客户端项目及参数管理

登录

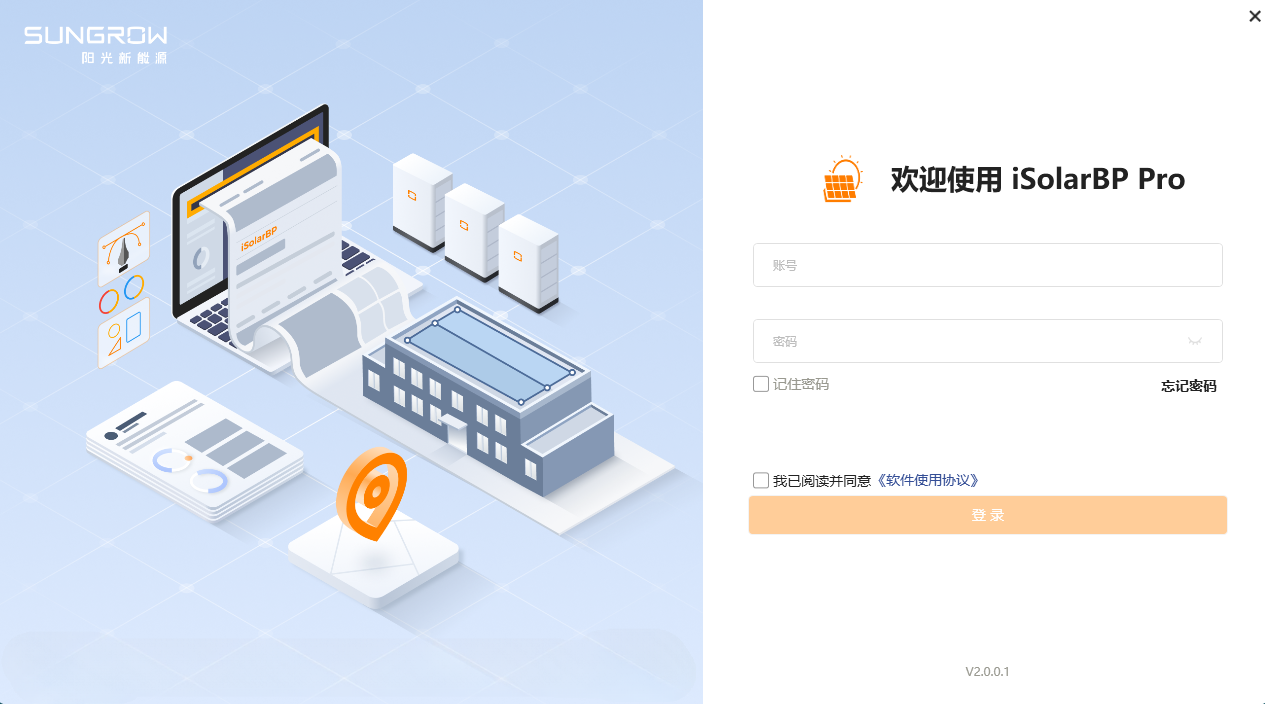

输入账号密码,点击“登录”，进入首页

CAD版本设置

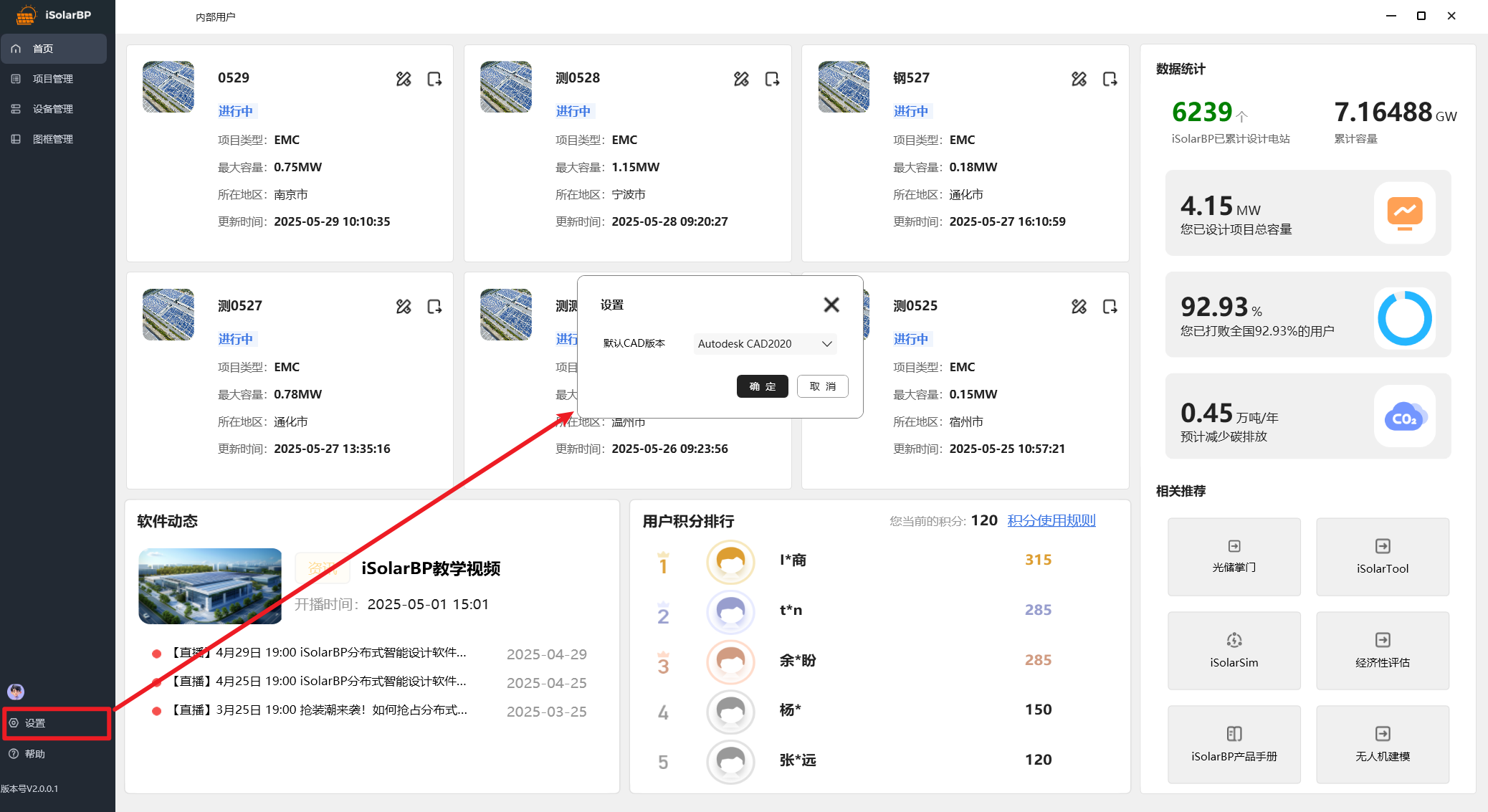

点击首页左下角的“设置”按钮
进入CAD版本选择页面，选择本地已安装的CAD版本（ 建议安装CAD2020）

新建项目

切换菜单进入项目管理

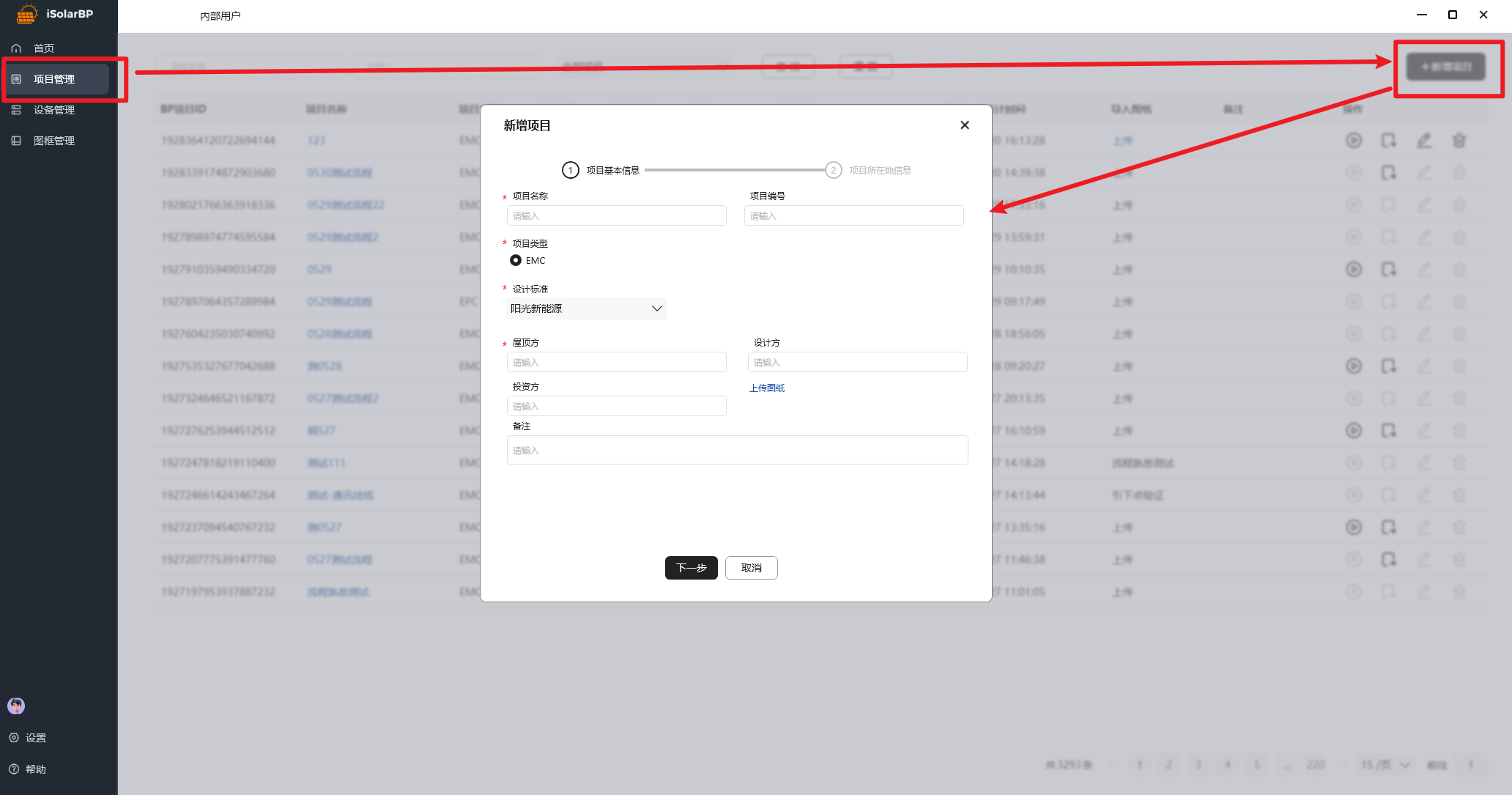

点击“新增项目”，弹出信息输入框
输入“项目基本信息”，必填信息包括“项目名称”、“屋顶方”等

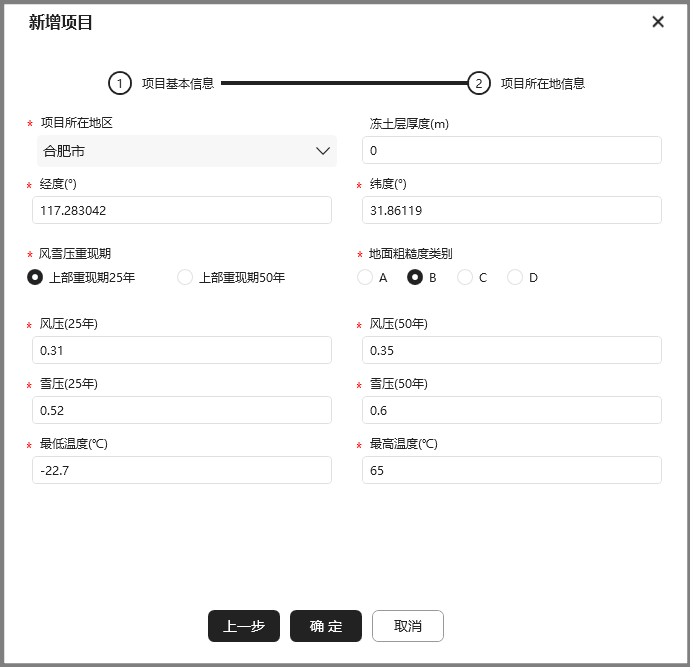

点击“下一步”，弹出“项目所在地信息”，选择“项目所在地区”即可自动带出项目经纬度、风雪压等参数，可根据设计要求修改风雪压重现期、地面粗糙度类别等参数，并且支持修改风雪压数值，软件根据输入进行设计
点击“确定”，项目创建成功

开始设计

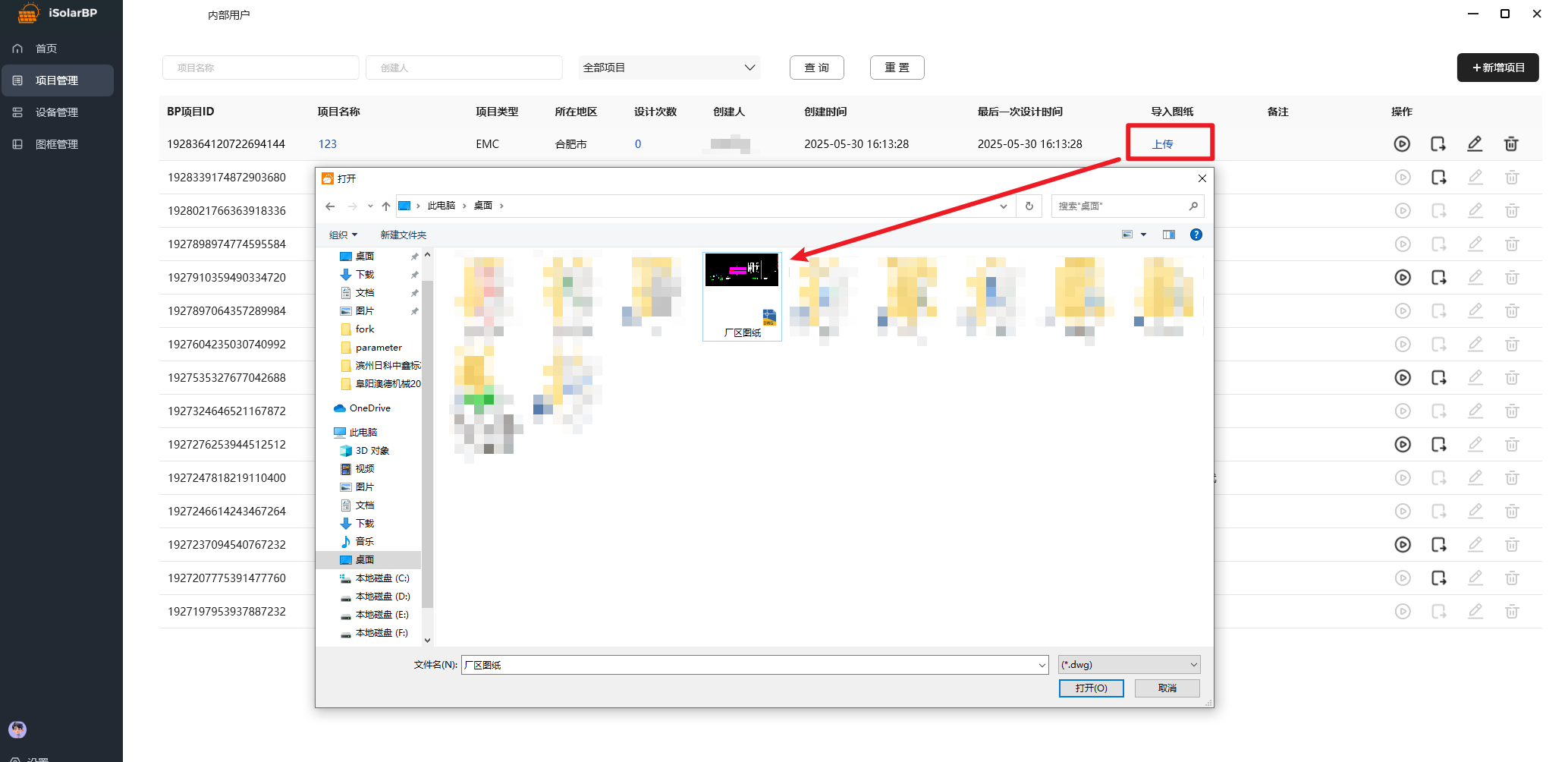

若已收资项目厂区图纸，可点击“导入图纸——上传”按钮，即可导入厂区图纸进行设计
若无厂区图纸，可点击项目列表的操作列的“开始设计”

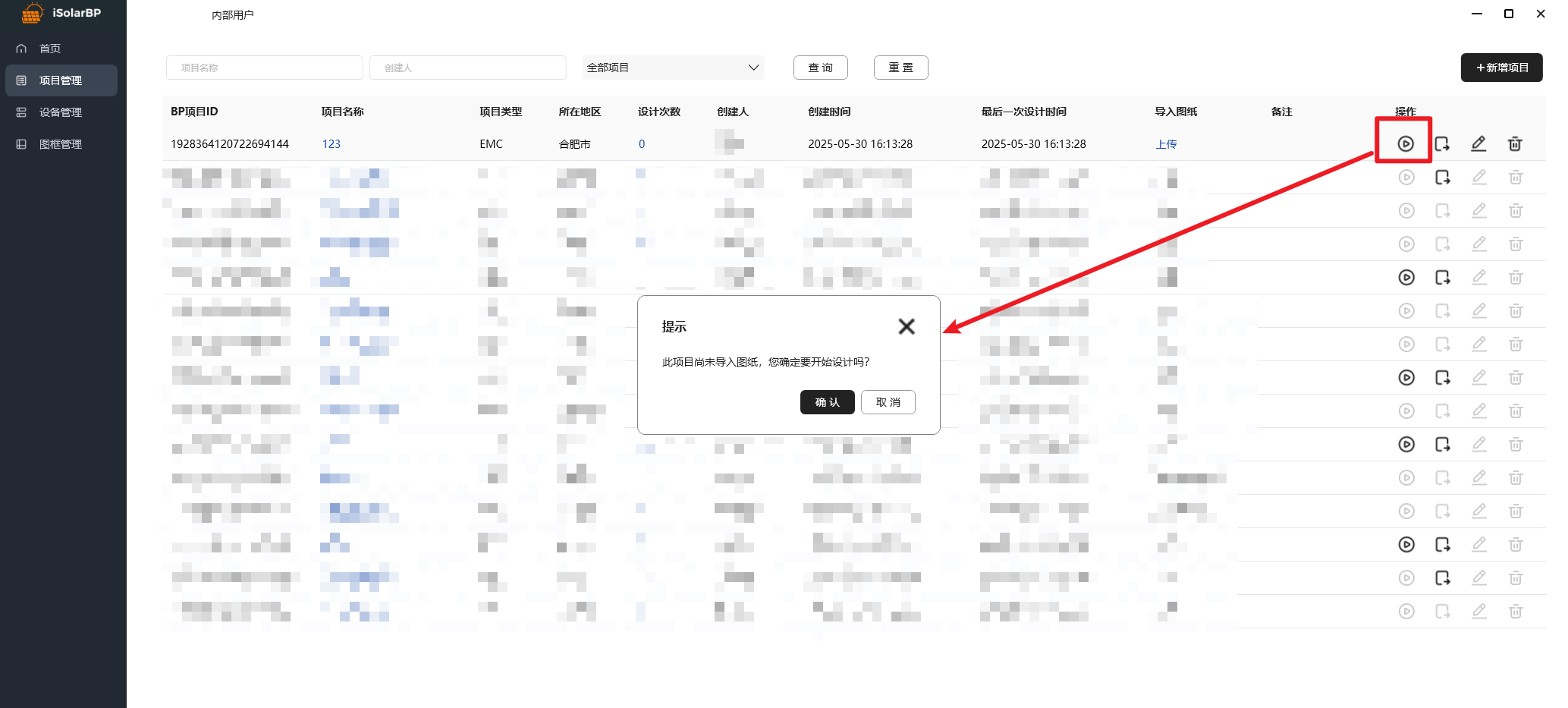

提示未导入图纸是否继续设计，点击“确定”，进入设计页面

图框管理

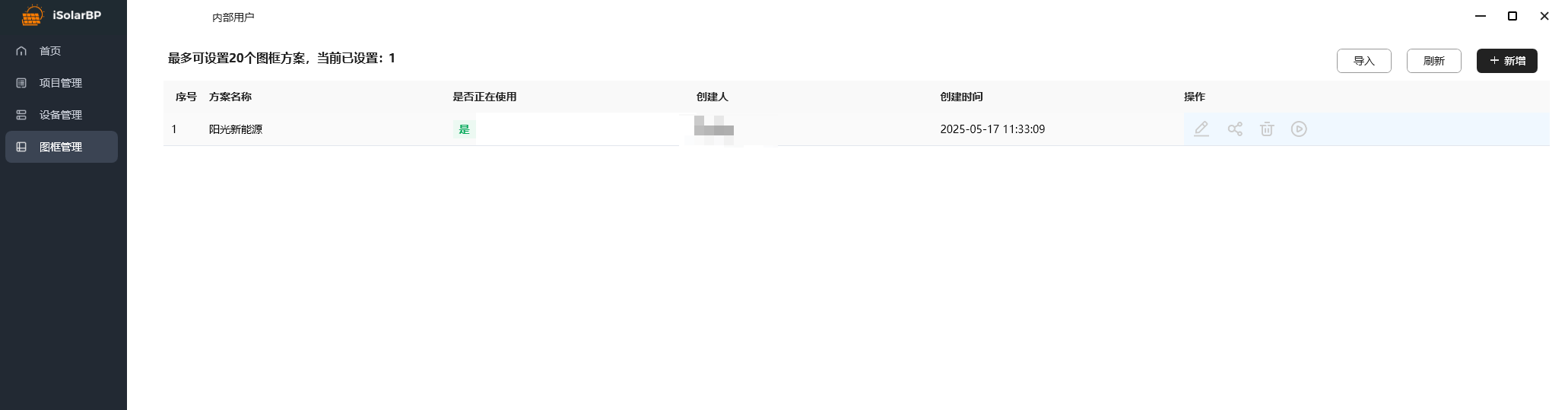

软件内置阳光新能源标准图框方案，出图默认按此标准

新增图框方案

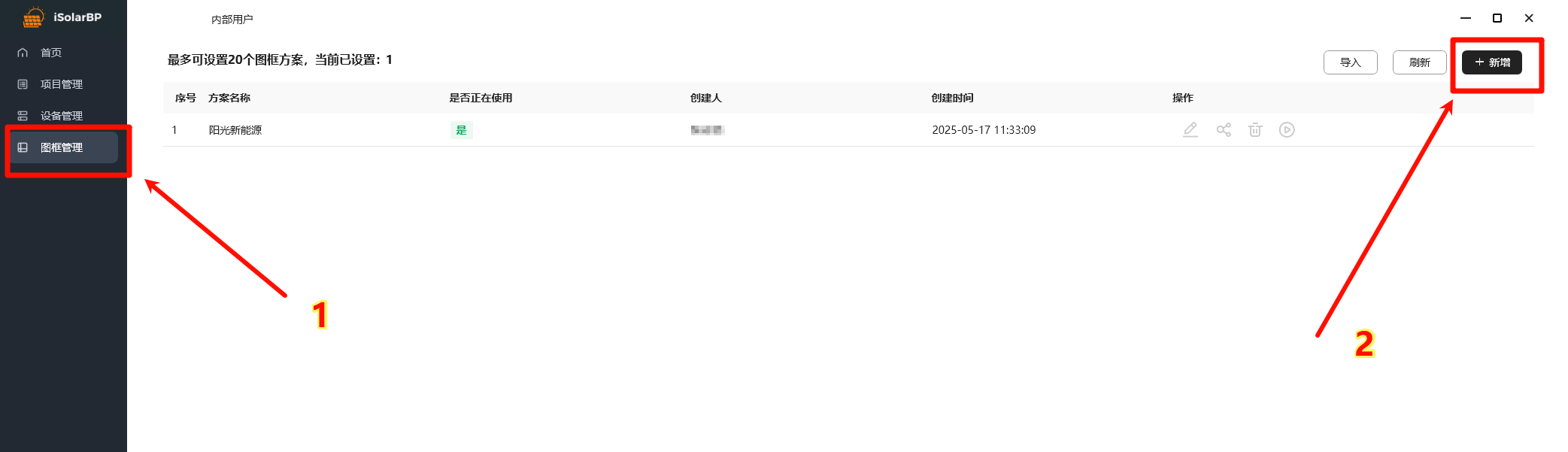

如需更换图框可点击左侧列表栏的图框方案，然后点击新增按钮

注意：

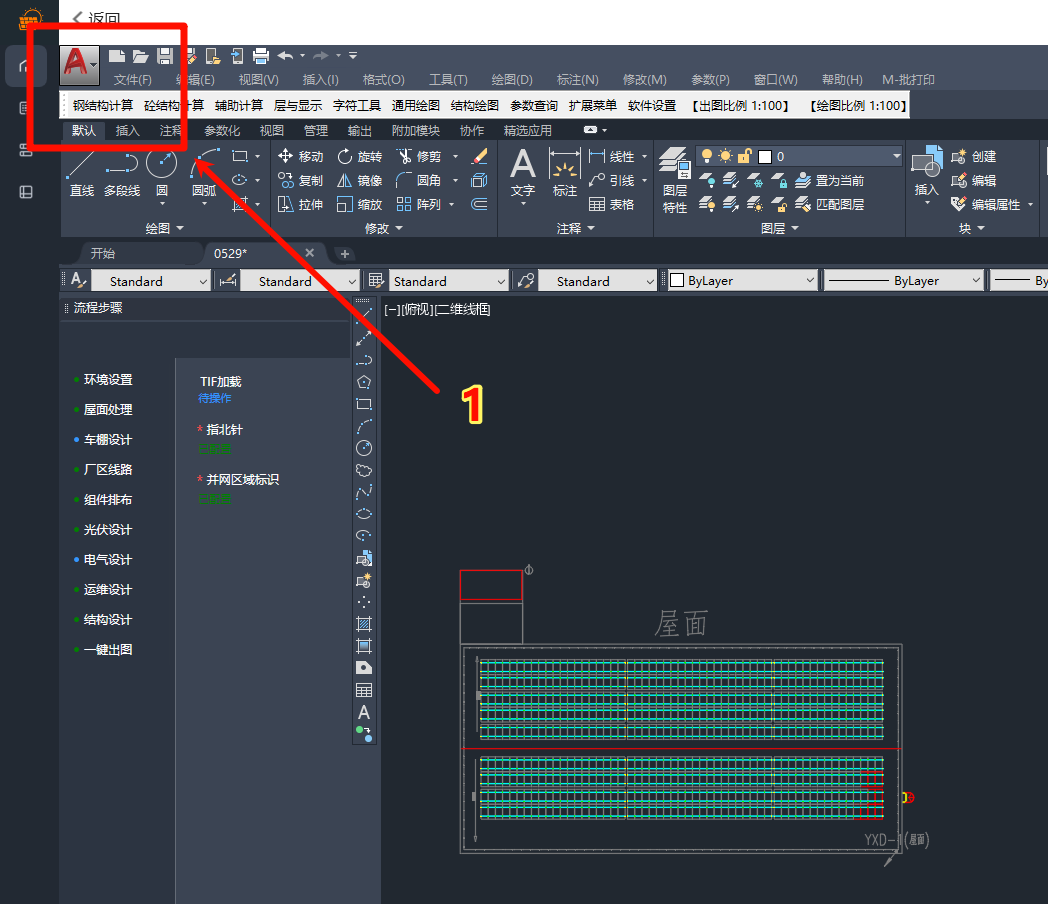

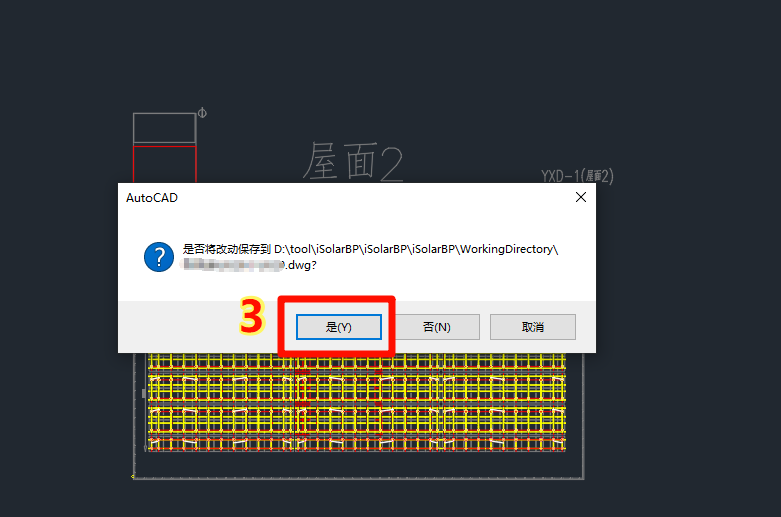

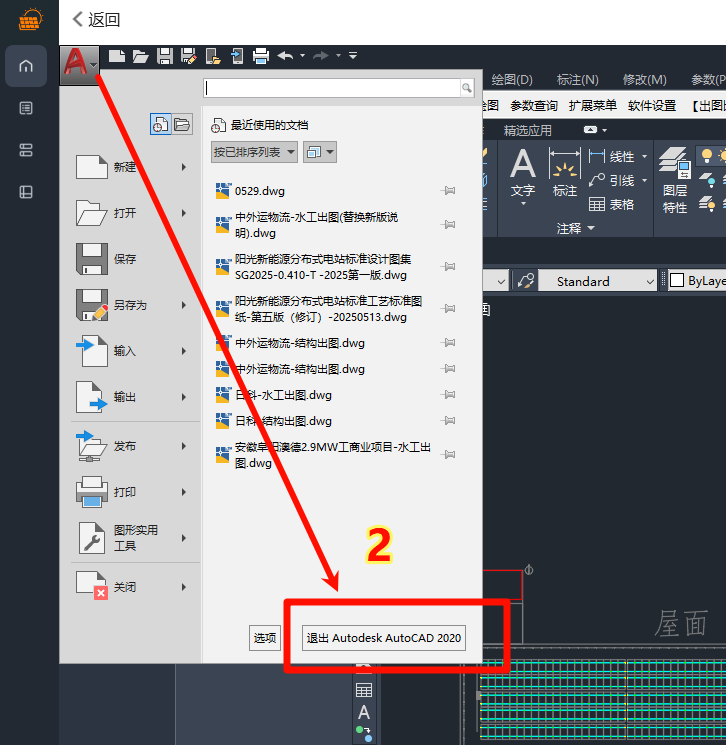

新建，编辑，应用图框案例时，需无正在设计的项目时才可进行。如果有项目正在设计，需保存项目并退出cad，具体操作如下图：

上传图框文件

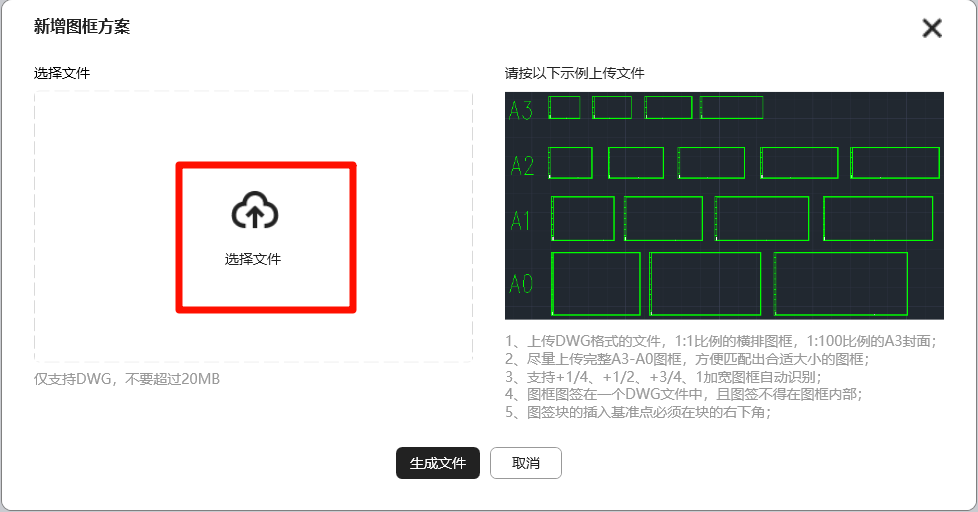

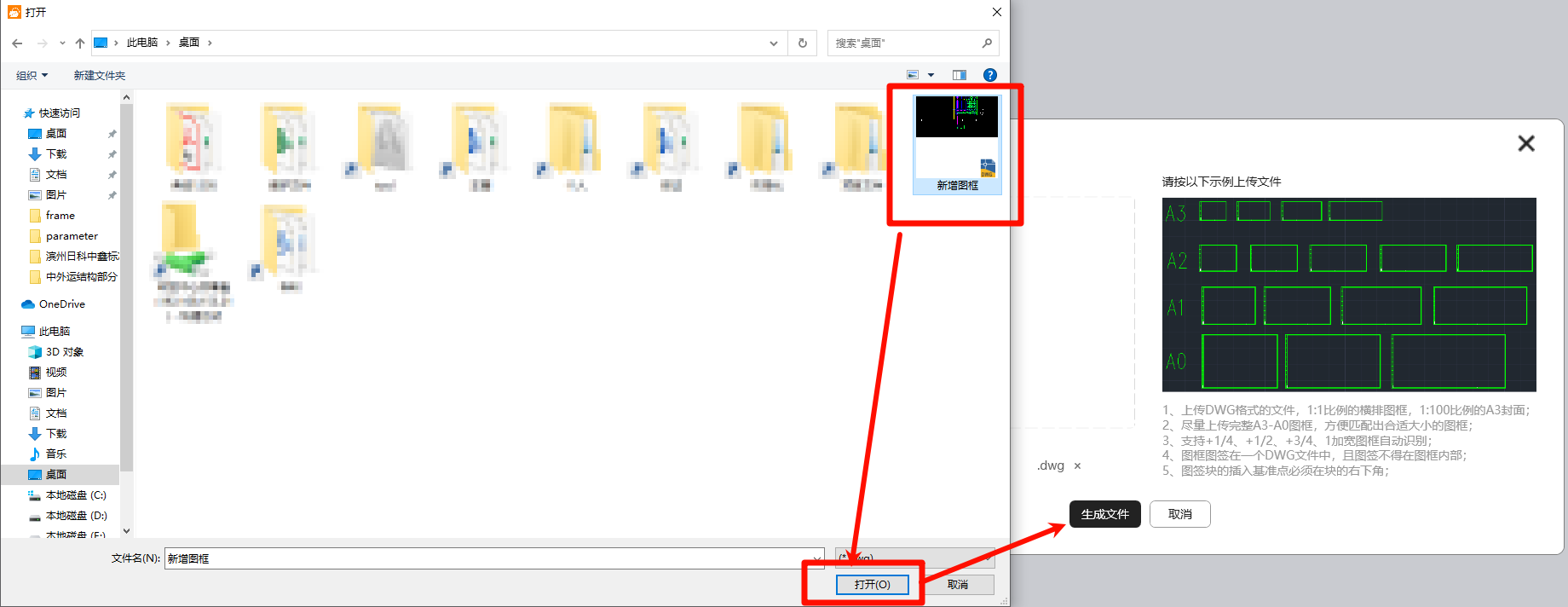

点击选择文件，打开文件目录，找到需要上传的DWG文件选中后点击"打开"，然后点击生成文件，即可进图框编辑页面

注意：

上传的文件必须为DWG格式，且文件小于20MB
图框及图签的大小比例为1:1,封面为A3图框1:100
图框，图签，封面等必须设置为块
图签块的基点在右下角，图框及封面块的基点为左下角
图框图签需在同一个DWG文件，且图签不得在图框内部
上传的图框需包含A3~A0，及各自的+1/4，+1/2，+3/4，+1，方便匹配出合适大小的图框

图框编辑

信息识别

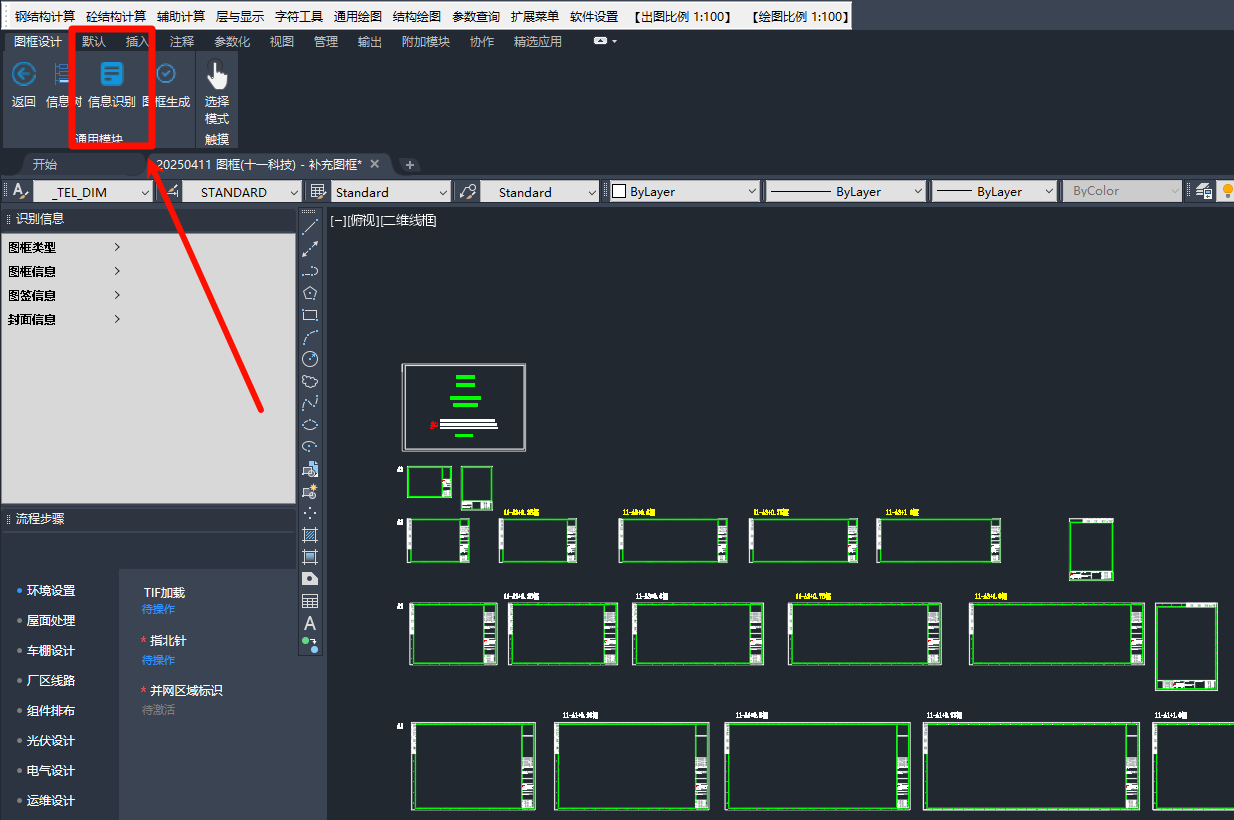

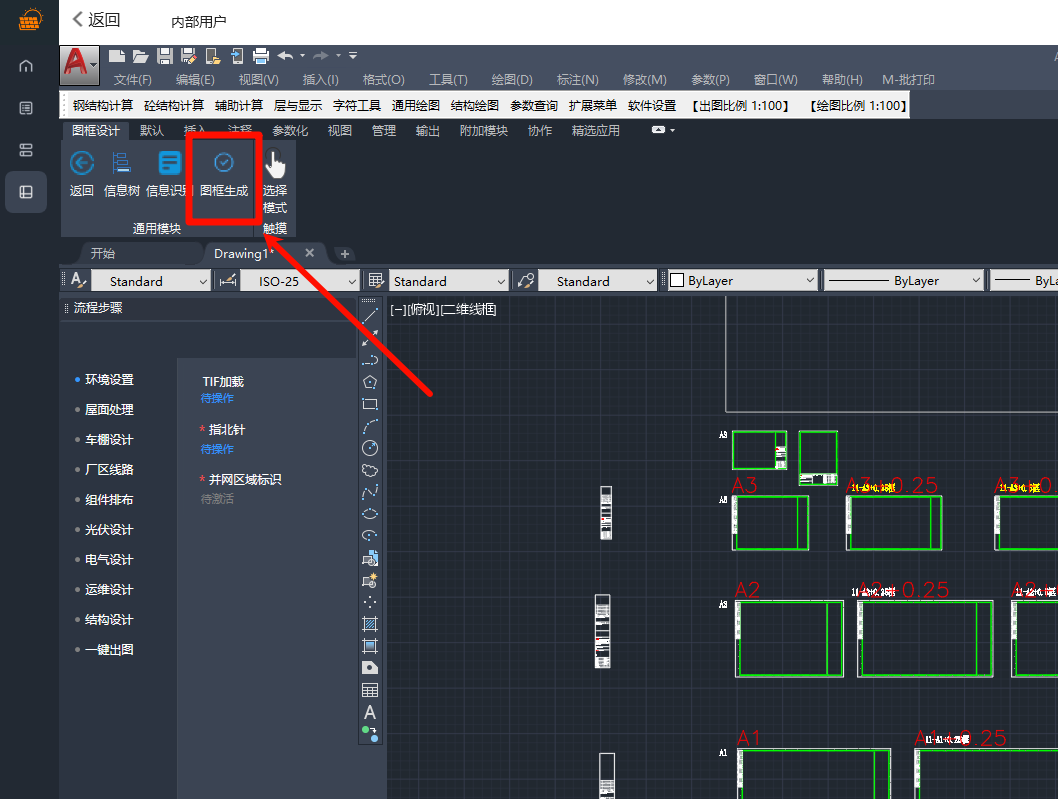

生成图框后，若需要编辑则点击左上角“信息识别”按钮进入图框编辑页

图框信息

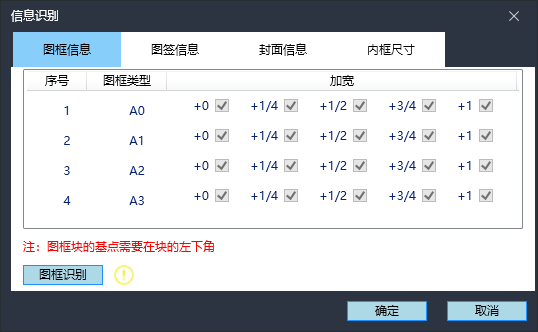

点击"图框识别"按钮，DWG文件中如有当前界面显示的图框尺寸，当前页会自动勾选对应尺寸图框，不可人为取消或勾选

图签信息

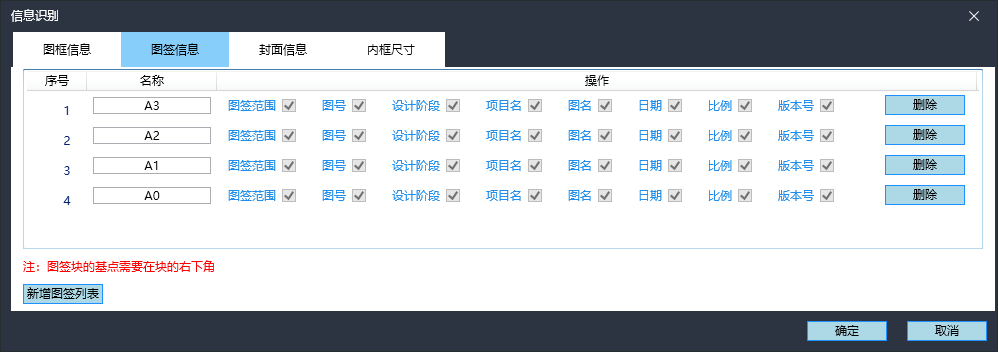

点击"图签信息—新增图签列表"，可增加最多5个图签，图签名称可自定义

图签范围，需要将图签完整框选，同一图签不可多次框选（必做项）
图号，设计阶段，项目名，图名，日期，比例，版本号，必须在当前已框选的图签范围内框位置（非必须全设置，根据自身需求选择设置项）

封面信息

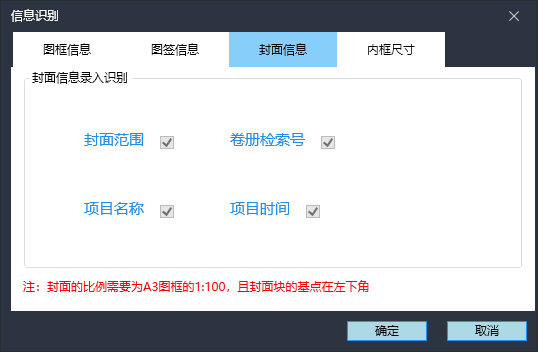

封面范围，需要将封面完整框选，封面仅可设置一个
卷册检索号，项目名称，项目时间，必须在当前已框选的图签范围内框位置（非必须全设置，根据自身需求选择设置项）

注意：

封面的比例需要为A3图框的1:100，且封面块的基点在左下角

内框尺寸

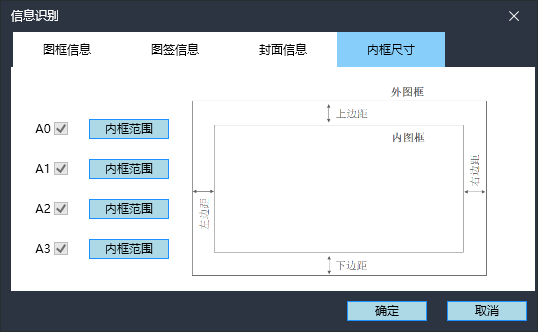

需要分别框选A0，A1，A2，A3的内框范围，框选完成后点击确定即可

图框生成

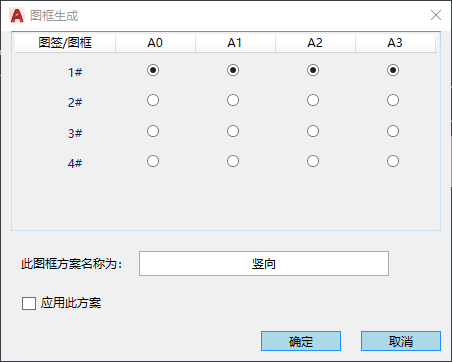

点击左上角的图框生成按钮，进入最后的图签匹配及命名页

点选每个图框类型对应的图签，每个大类图框类型只可选择一个图签
勾选应用此方案后点击确定，后续出图将直接应用此图框方案

图框分享及导入

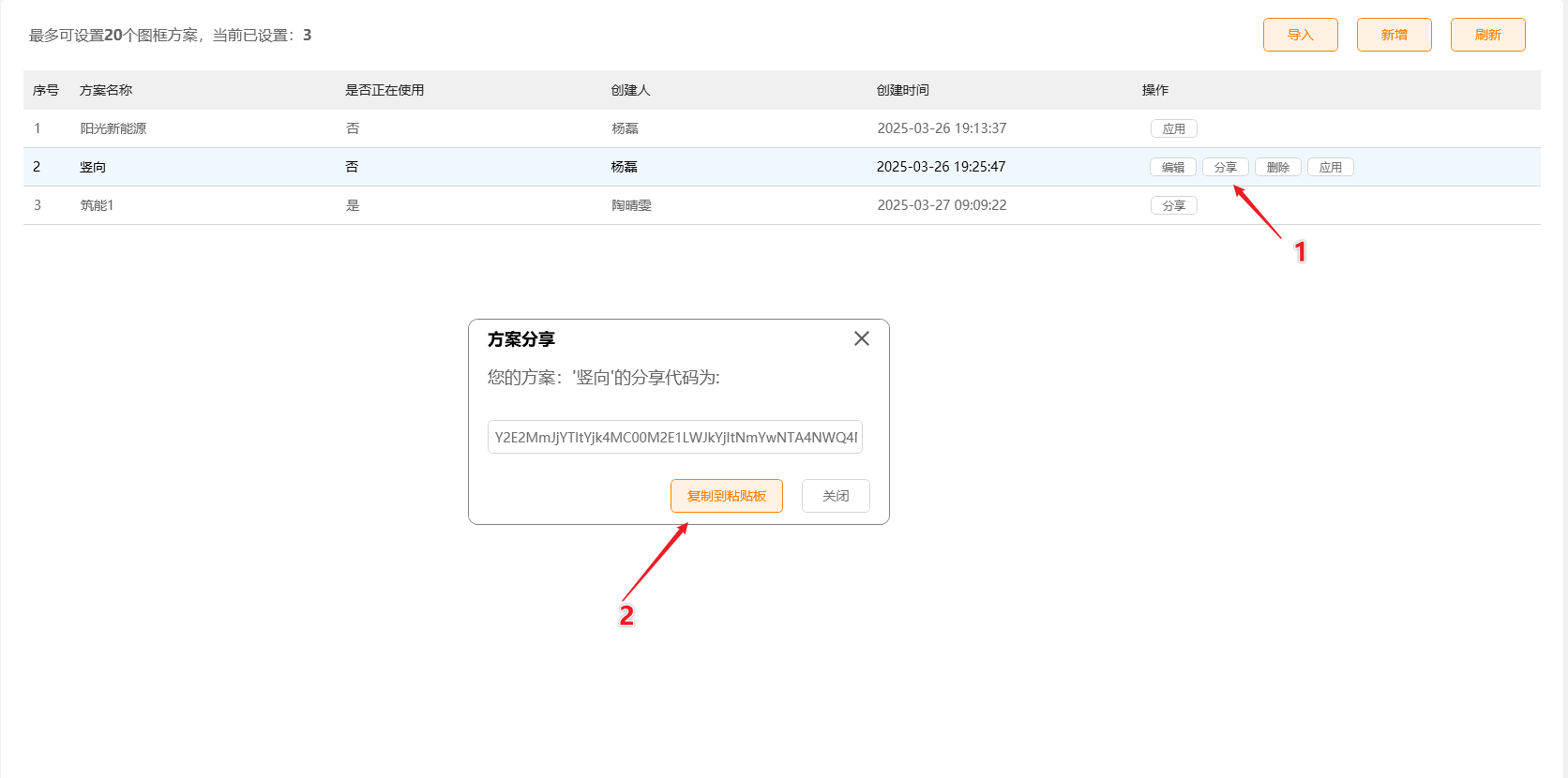

点击分享按钮会生成该方案的分享码，复制分享码发送给需要该图框方案的人即可

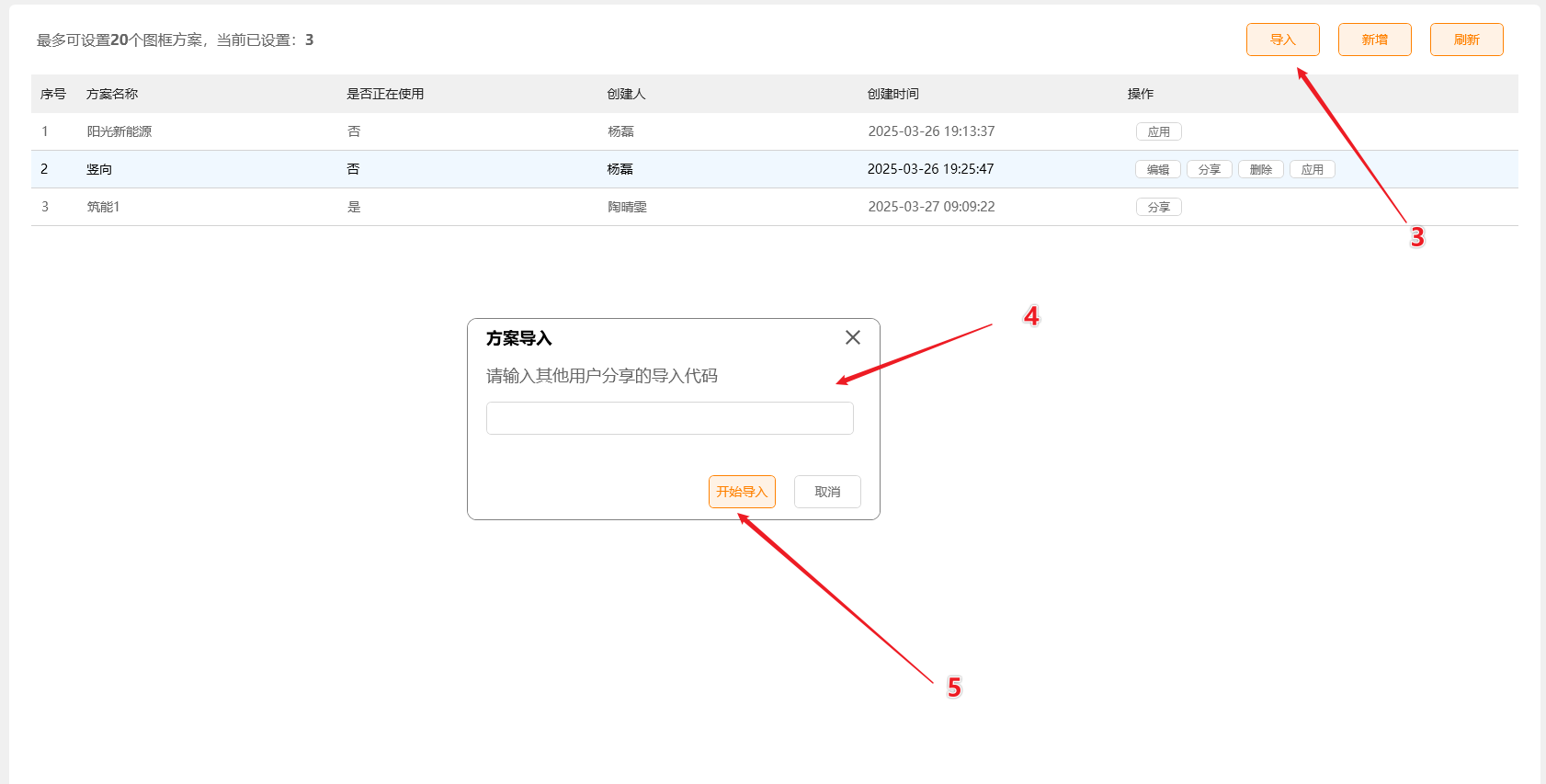

收到分享码，点击导入按钮粘贴好分享码，点击开始导入，点击应用即可应用别人分享的方案
