高压二次设计流程
总体简介
- 本产品沿用传统二次设计流程和习惯，结合数字化设计、模块化设计、标准化设计帮助电气二次设计人员快速完成变电站电气二次施工图，提升设计效率和质量
数字化设计
- 软件可根据原理图识别厂家端子排并自动生成端子排图，原理图如有更新可以自动更新端子排图
- 可自动生成光电缆清册、光缆接线表
- 实现二次图纸关键内容的数字化存储，为数字化移交及后续施工运维环节的数字化应用做支撑
模块化设计
“模块化设计”是针对原理图的绘制。采用三种套图模式
- 照工程模块套图。软件依据国网公司通用设计，按照不同主接线方案进行定制工程模板
- 图库模块套图。图库按照设备和卷册进行分类，针对不同设备，设计人员可以在图库中找到对应图纸进行图纸插入，再通过批量替换厂家端子的方式进行原理图绘制。图库基本覆盖各类二次设备，满足各类施工图设计需要。
- 功能模块套图。为减少设计人员排版时间，软件设置按照功能模块插入原理图功能，可以快速插入特定的原理图。
标准化设计
“标准化设计”是针对设计院标准化管理提出的解决方案
- 软件将所有的电缆编号、回路编号、回路描述均固化。做到所有同方案变电站仅端子排接线不同，其他部分包括电缆编号、电缆型号、回路编号都尽最大可能保持一致。
虚回路设计
“虚回路设计”模块采用常规回路设计模式，利用唯一的“回路标识”作为两侧装置虚端子的纽带形成虚回路
在绘制光缆实回路过程中，软件可以将此“回路标识”标记在光缆回路中，此回路标识不仅更方便设计、施工、调试人员读图，也能指导后续虚回路配置
基于标准化模型做成数据库总表，将实际工程中设备与此数据库进行一一对应，就可以“一键生成虚端子表”。基于此原理，软件可以由此标准化模型，反过来检查光缆回路是否有遗漏！真正做到“虚实结合”
成果图绘制
- 软件可根据原理图识别厂家端子排并自动生成端子排图，原理图如有更新可以自动更新端子排图；可自动生成光电缆清册、光缆接线表
软件基本逻辑

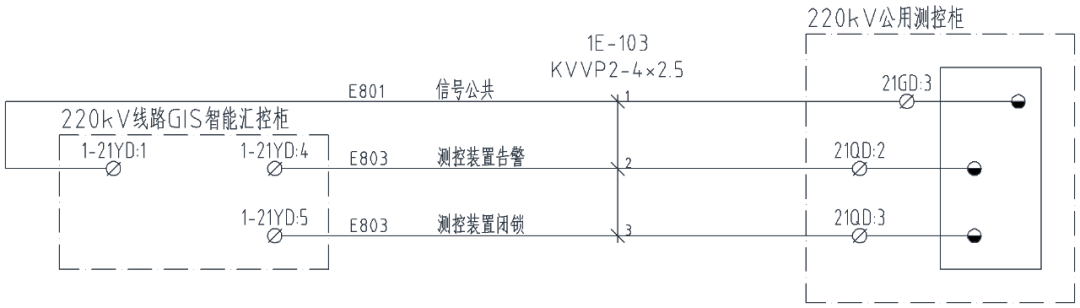

以一个简单的信号回路图为例，进行演示

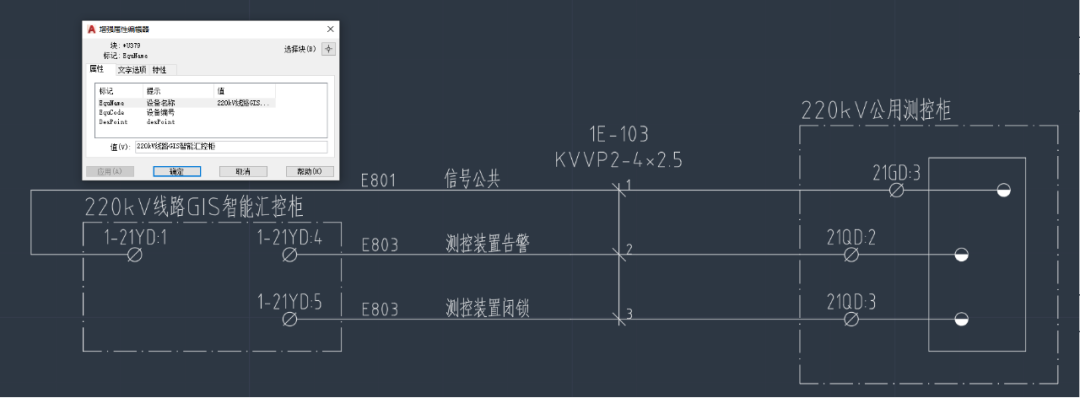

此信号原理图展示了线路测控装置到公用测控屏一根信号电缆。其中，“设备框”、“设备框内的端子”、“连接端子的线芯”，这三部分均是以“块”的形式存在。软件就是通过“块”记录数据，将关键回路信息嵌入在此原理图中
通过用块联系的回路图，软件就能解析出：在“220kV线路GIS智能汇控柜”和“220kV公用测控柜”之间有一根编号为1E-103、型号是KVVP2-4×2.5的电缆，这根电缆有三根芯，这三根芯的回路编号分别为E801、E803、E805，回路描述分别为“信号公共”、“测控装置告警”、“测控装置闭锁”
就通过这种方式将原本图形数据转变成数字化信息，被软件记录下来

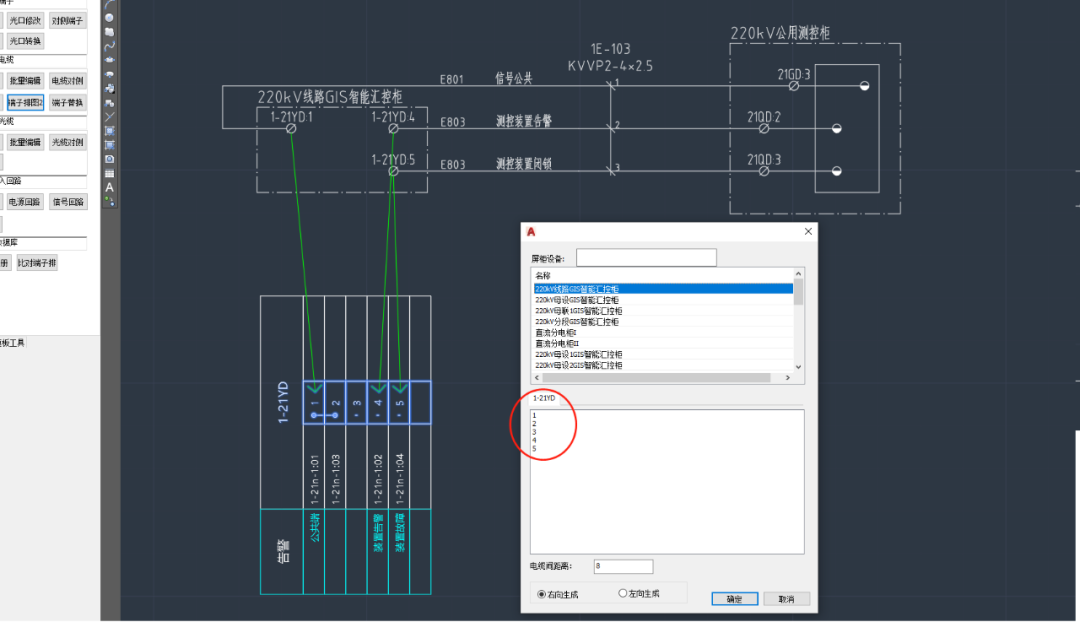

对于“220kV线路GIS智能汇控柜”这一侧设备来讲，端子排1-21YD的1、4、5三个端子就有电缆出线
- 点击“端子排图”按钮，框选端子排名称这一行，软件可以自动识别出端子排位置，再根据数据库中所记录的数据，进行自动绘图
自动生成端子排图

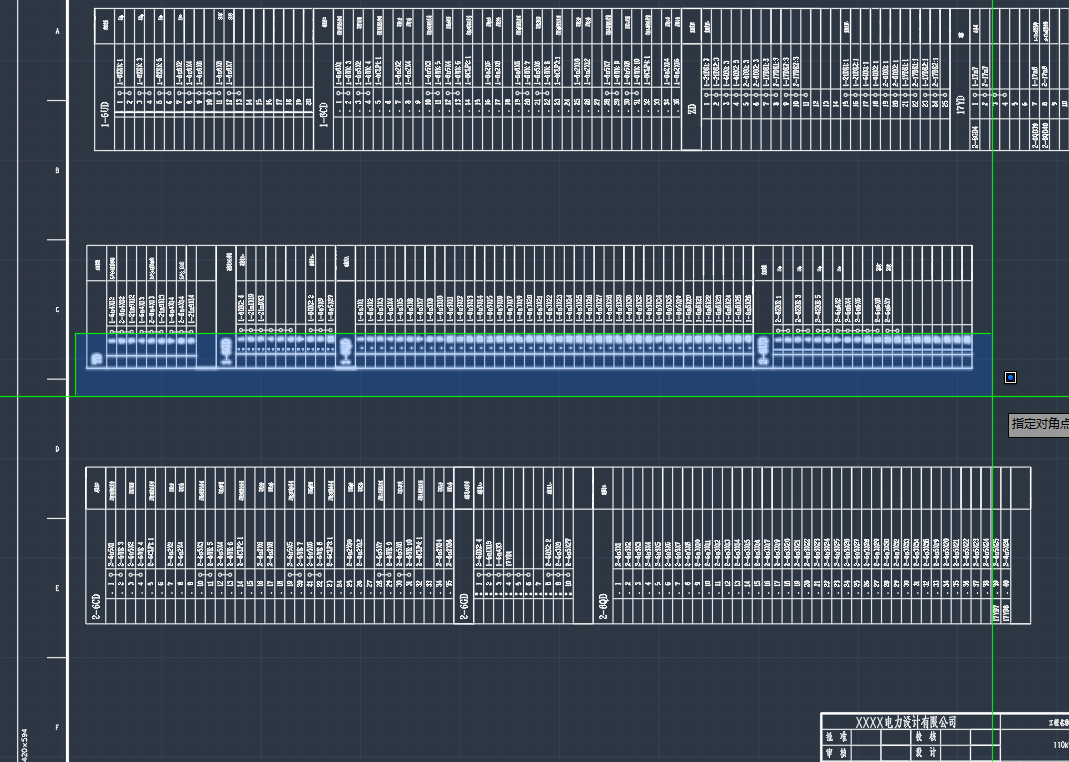

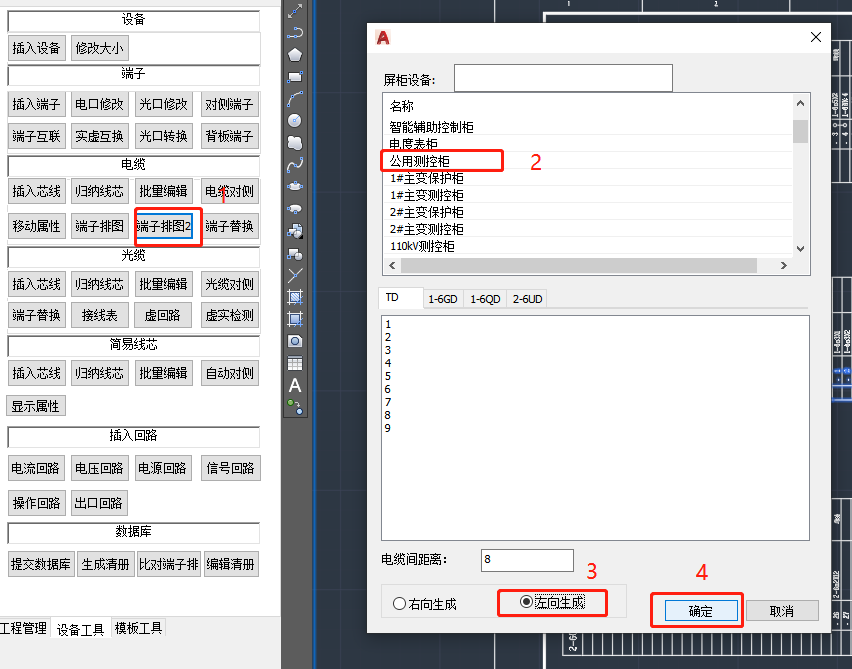

- 以“公用测控柜”为例，假设原理图已经绘制完毕，将厂家端子排直接拷贝过来，不需要做其他处理。框选端子排的端子排头和端子排号这一列，点击“端子排图”按钮，选择需要生成端子排图的设备名称、选择需要生成左侧端子还是右侧端子，点击确定后，选择端子排的一侧。即可生成此端子排图
- 软件操作界面如下图所示:
端子排自动更新
在绘图的过程中，难免要对原理图进行补充或修改，那么端子排图就要相应进行变动，这个功能就是应对这个场景

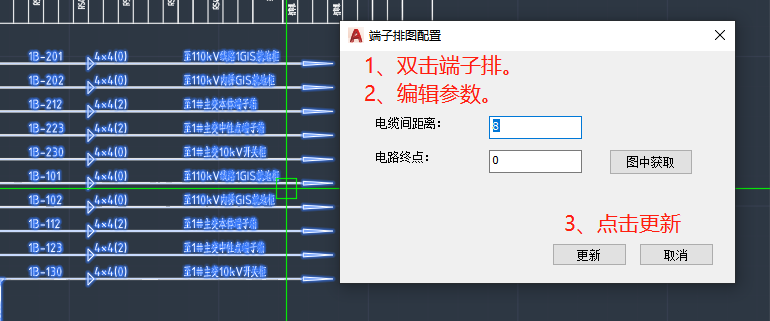

我们以主变保护屏为例，假设图纸已经绘制完毕，且已经用软件绘制出端子排图。这时候我想增加一个交流电源回路图，并且修改对时回路的一个端子号。那么我们先在原理图中进行回路的增加和修改。完成并提交数据库后，这时候只需要双击端子排，点击更新按钮，刚刚所增加的电缆和修改的部分，就会自动进行对应更新
端子排自动检查功能

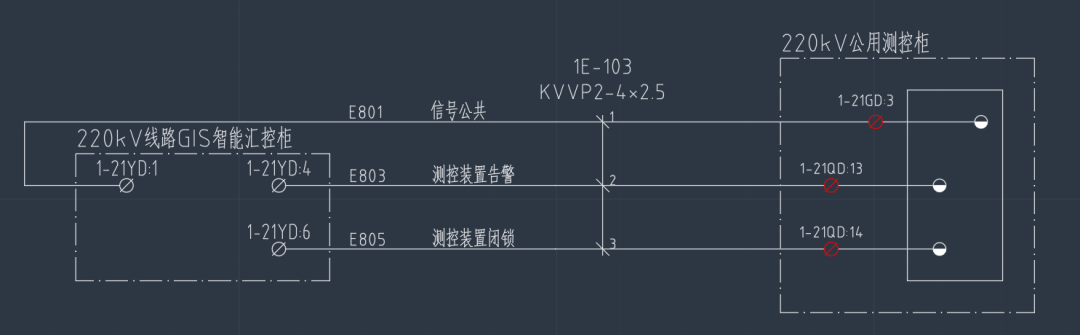

“对比端子排功能”一键知晓又哪些端子排需要更新。举例：修改前原理图
- 修改前端子排图

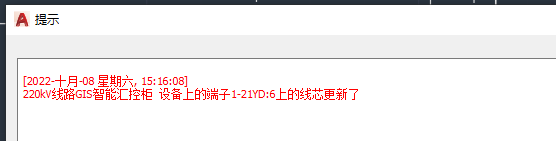

- 检查到此1-21YD：6的接线实际应该接到1-21YD：5，那么先去修改原理图，修改完成提交数据库后，我们点击“对比端子排按钮”。这时软件就会报提示：
电缆清册自动生成
- 根据原理图自动生成光电缆清册，清册的格式可以根据用户的要求进行定制
- 提供编辑清册的功能。该功能主要用于多个相同间隔对于电缆清册的处理。如，线路进线有2个，我们原理图中仅绘制了一个间隔，那么可以用这个功能来增加2#进线间隔的相关电缆
光缆接线表自动生成
- 与自动生成端子排图类似，可以根据光缆接线原理图自动生成光缆接线表。以智能汇控柜光缆接线为例，软件可以根据接线原理图，直接自动生成出光缆接线表

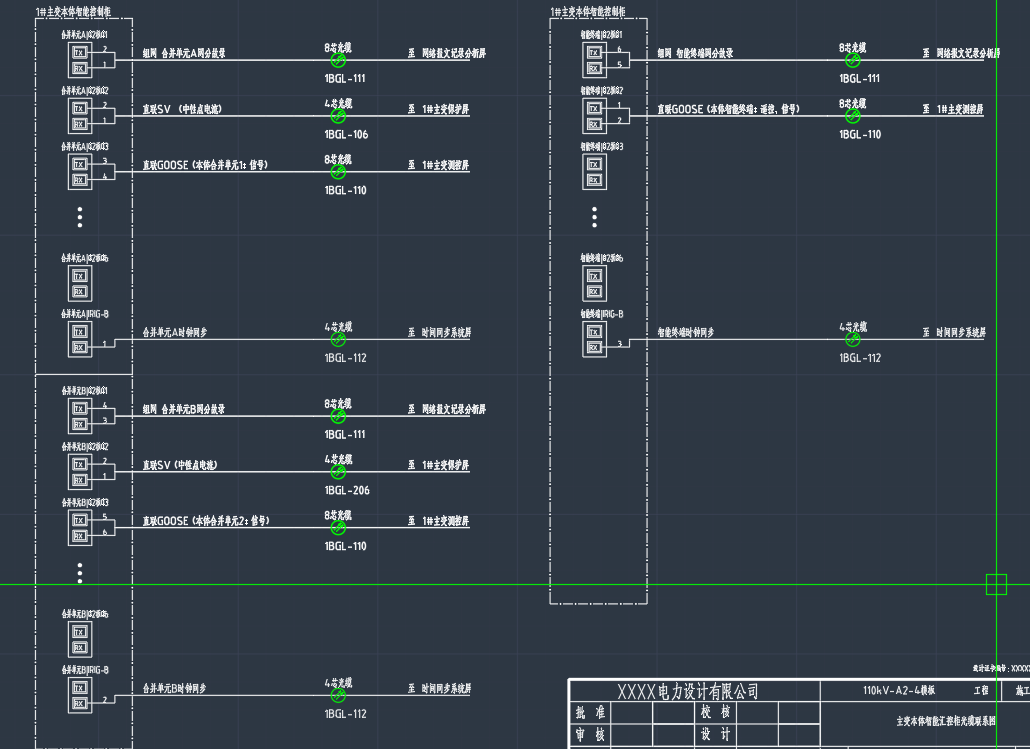

- 接线原理图如下所示：

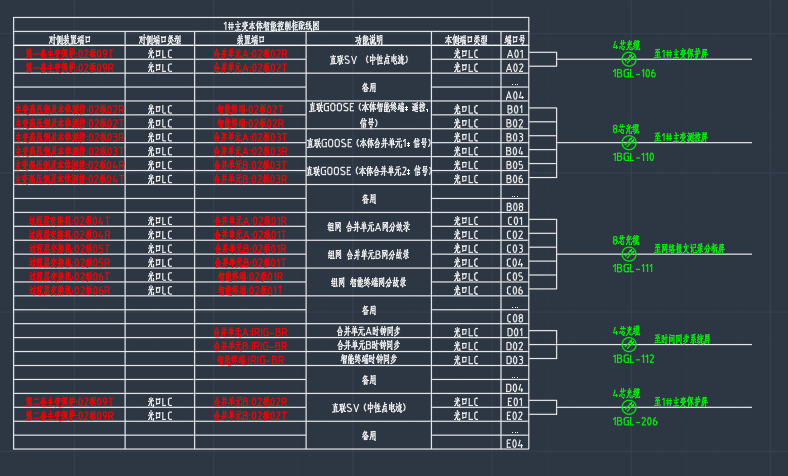

- 光缆接线表如下所示：
原理图绘制

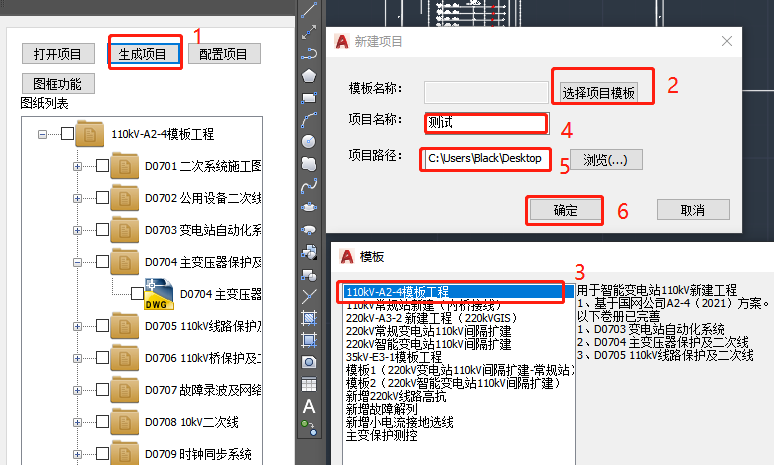

工程模板套图
“工程模板套图”依据国网公司通用设计，按照不同的方案进行定制工程模板，极大减少设计人员工作量，提升设计院整体施工图质量
按图库图纸套图
- **

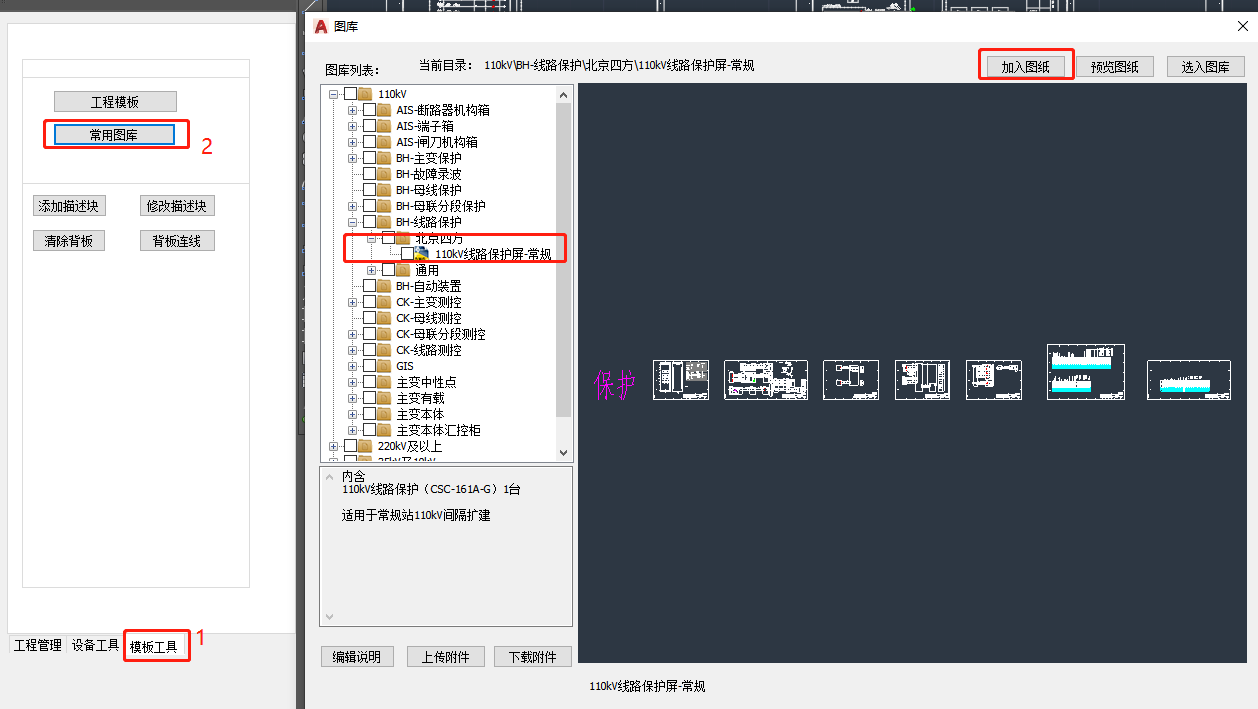

“按图库图纸套图”**时图库按照设备和卷册进行分类，针对不同设备，设计人员可以在图库中找到对应图纸进行图纸插入，再通过批量替换厂家端子的方式进行原理图的绘制。图库基本覆盖各类二次设备，满足各类施工图设计需要
按功能模块套图
- 为了减少设计人员排版的时间，我们制作了一个按照功能模块插入原理图的功能，可以快速的插入特定的原理图
- 可以按需插入：电流回路、电压回路、电源回路、信号回路、操作回路

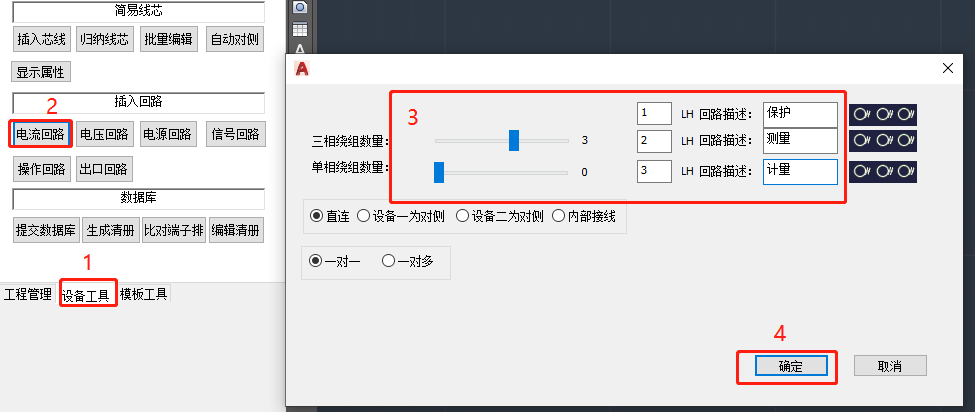

- 以电流回路图为例，流程如下

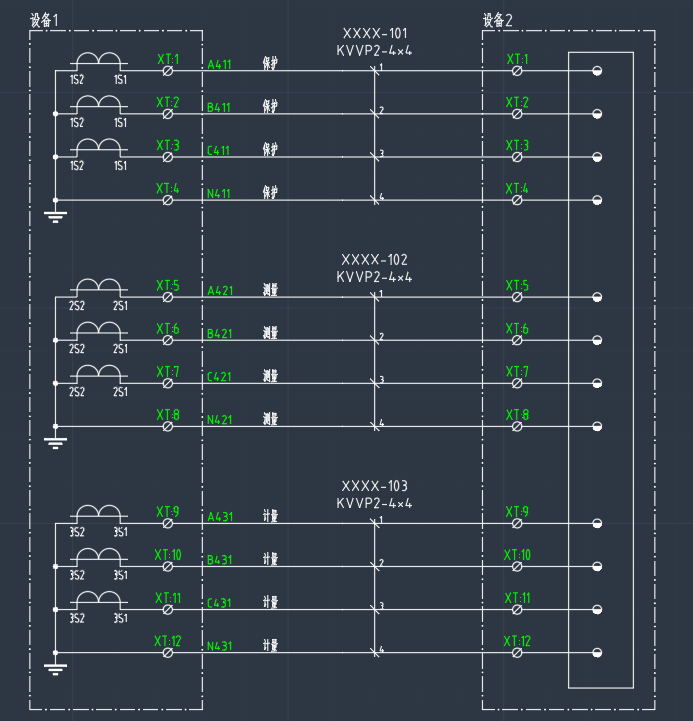

- 生成原理图如下图所示：
端子批量替换

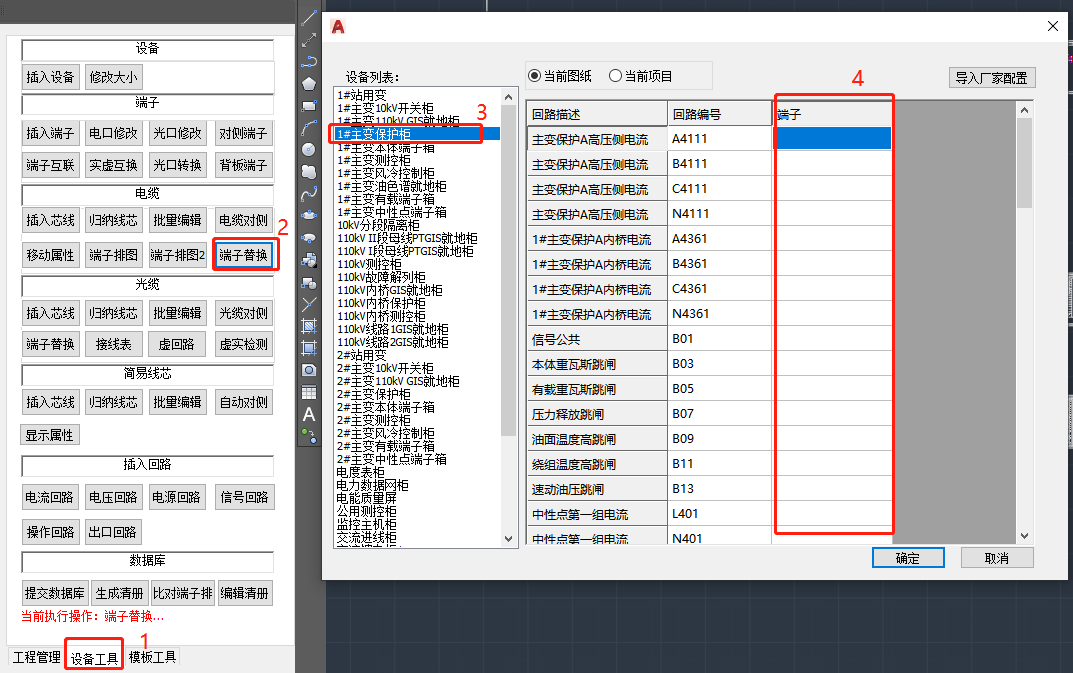

- 插入通用原理图后需要做的是根据实际中标厂家图纸，进行端子替换。软件提供多种替换方法：双击修改、使用“电口修改”功能框选后批量修改、使用“端子替换”功能对整个设备进行替换
- 软件可以检测到本张DWG图纸内所有接线，并将其按照设备进行归类。如此，我们可以按照回路描述和回路编号提示进行操作，并可以在这一个窗口内，将该设备所有接线端子进行替换
简易线芯功能
- 为了适应各种绘图环境，可以让用户在现有厂家白图上进行补充绘图，我们将“设备”、“端子”、“线芯”这三个部分，集成到了一个小块中，这里我们称之为“简易线芯”
- 我们将回路所有内容都保存到了“简易线芯”之中。例如：端子信息、回路编号、所属电缆、电缆编号、电缆型号、所属设备、对侧设备等等
- 具体操作流程详见如下：

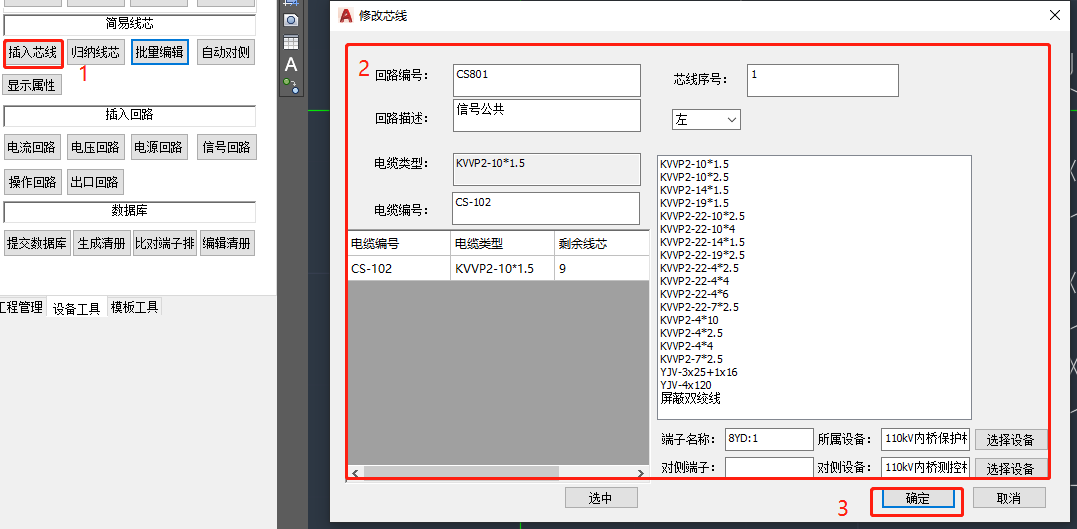

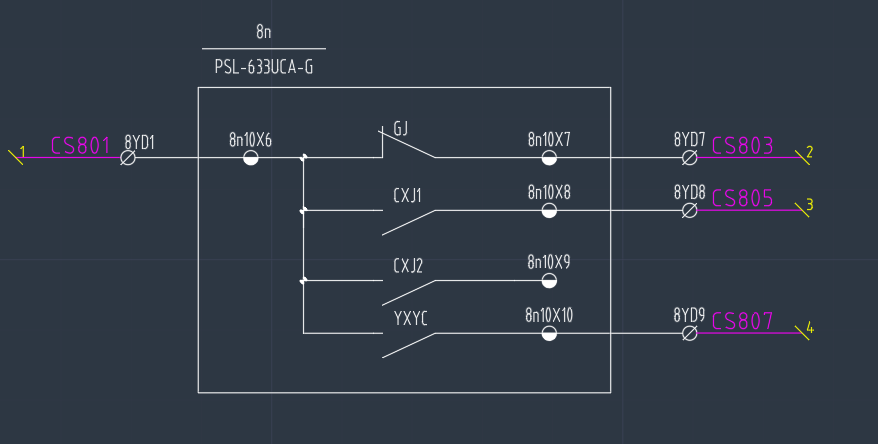

框选厂家白图端子排，点击“插入简易线芯”按钮

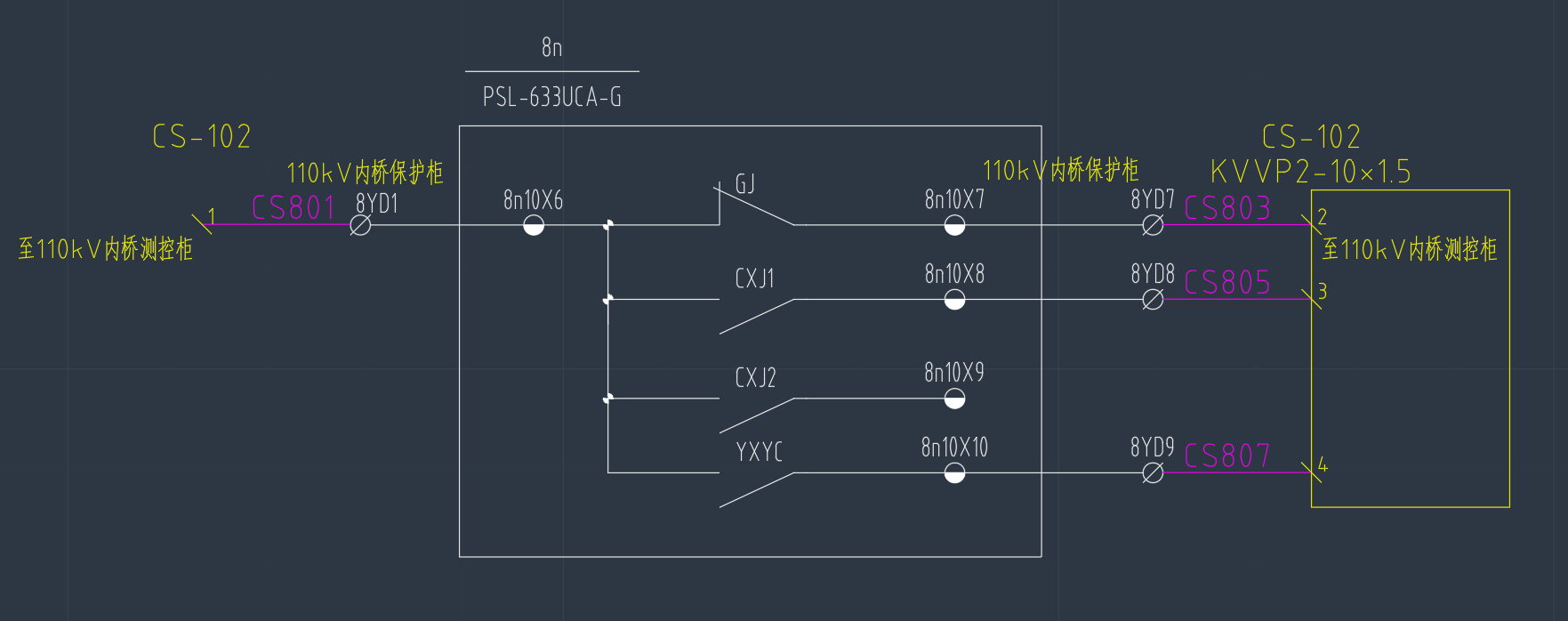

简易线芯已经生成后，再用同样方法框选多个端子，生成右侧线芯

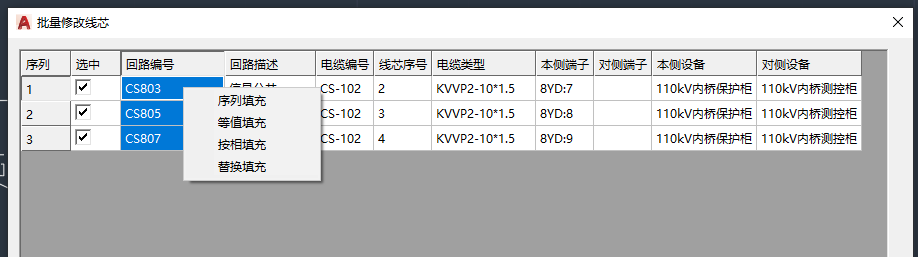

利用“批量修改”按钮，可以框选批量编辑线芯内容

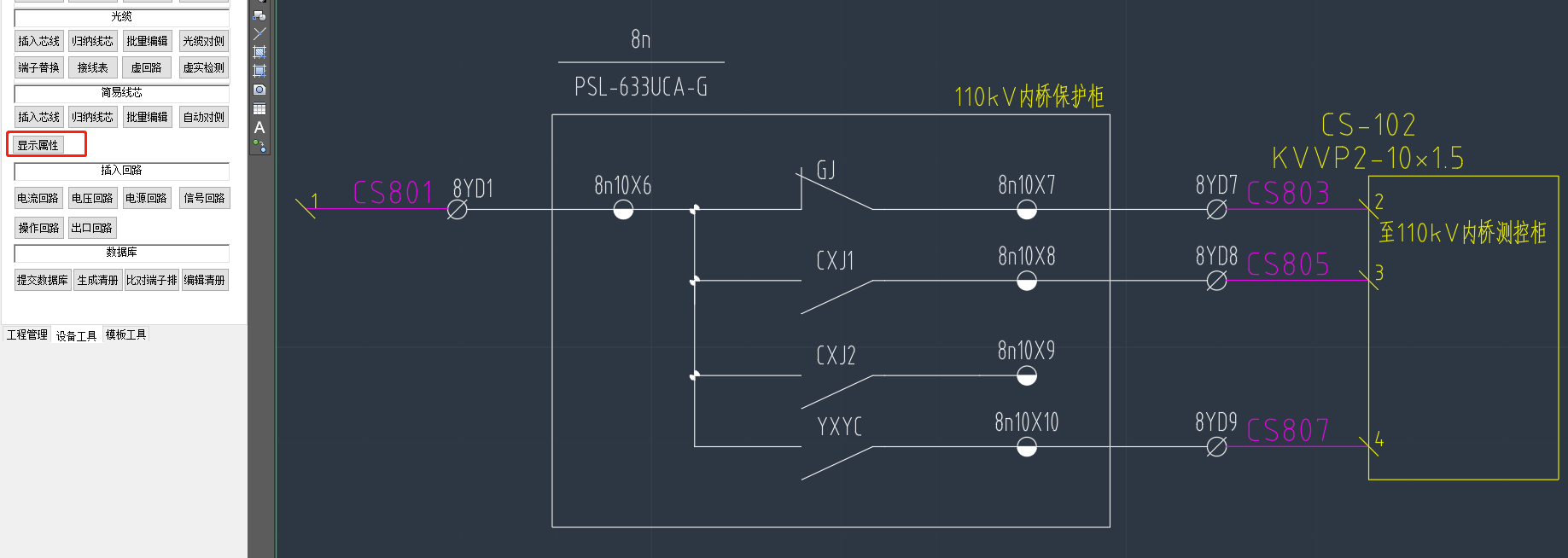

黄色属性字体，可以通过“显示属性”功能，进行一键隐藏
提交数据库后，框选端子排，自动生成端子排图
原理图自检报错功能
- 绘制原理图，再提交至数据库时，软件会帮设计人员检查原理图逻辑错误，如：电缆线芯数量大于电缆型号总线芯数、同一根电缆连接到2个以上设备、同一个屏柜内出现相同回路编号线芯、图中存在电缆编号相同的电缆，但电缆型号不同等等
公用卷册自动绘制
“公用卷册自动绘制”思路为在绘图时，仅需考虑电缆其中一侧，在绘制另一侧时，软件会自动找到对侧已经绘制过的电缆线芯- 这种绘图思路在公用测控屏、交直流电源屏、时钟同步屏绘制时同样适用

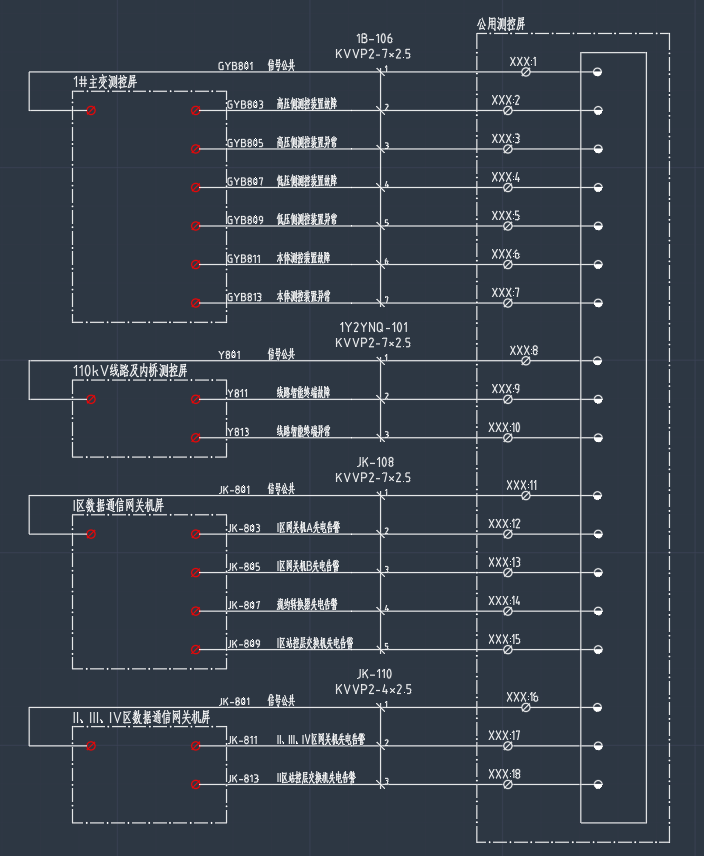

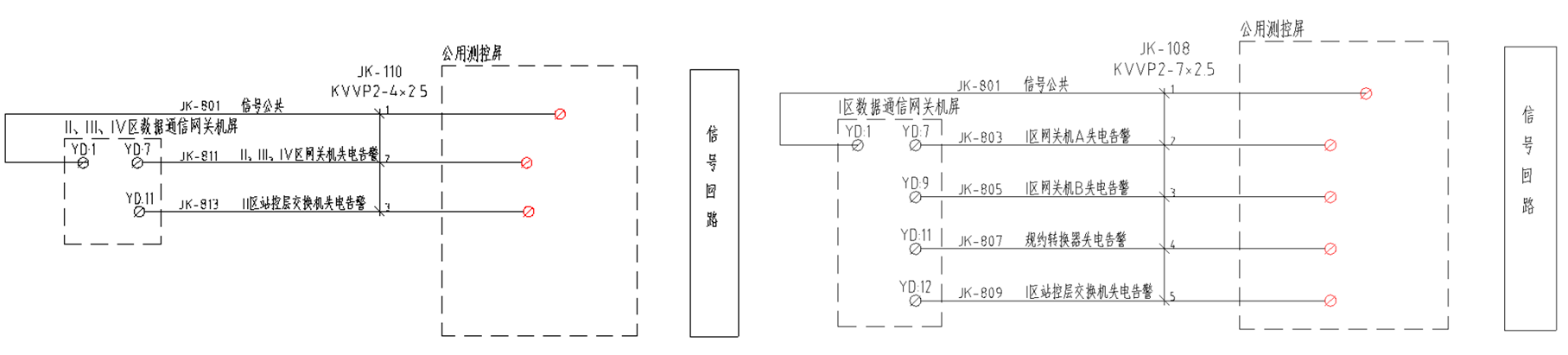

- 如主变卷册、自动化系统卷册、线路保护卷册均已绘制完成，这三个卷册均有至公用测控屏的接口，依次打开图纸浏览回路。自动化系统卷册中，1区通信网关机屏、234区通信网关机屏至公用测控屏，有信号回路图

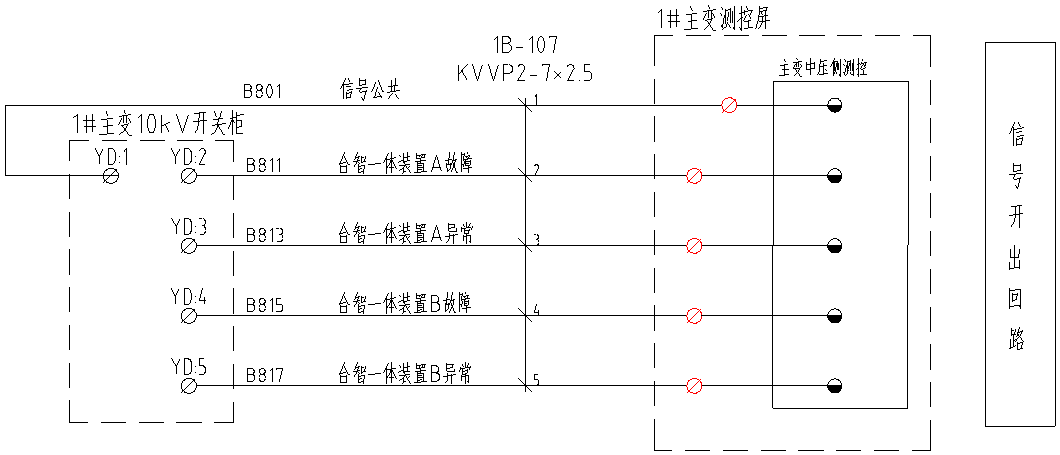

主变卷册中，主变测控屏至公用测控屏，有信号回路

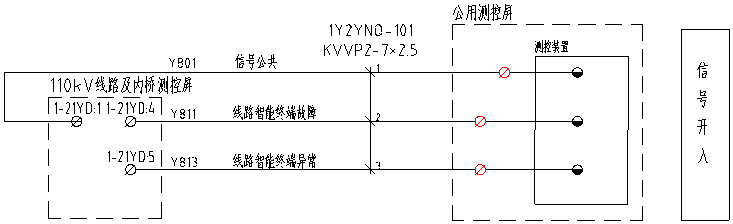

110千伏线路卷册中，线路测控屏至公用测控屏，有信号回路

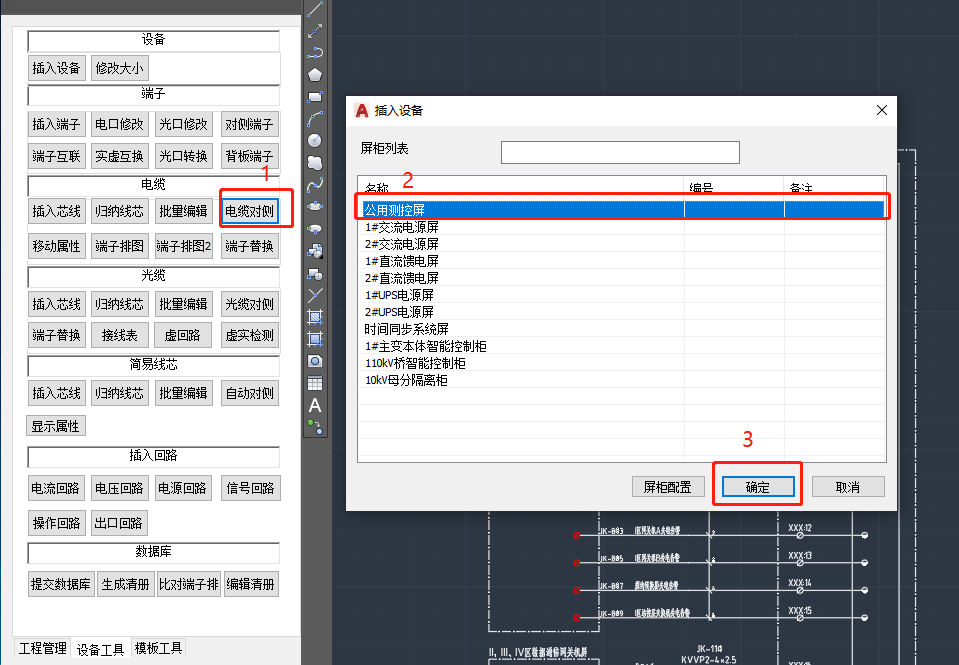

打开公用设备二次线图纸，点击“设备工具”中的“电缆对侧”按钮。选择“公用测控屏”，可以看到所有与公共测控屏有接线的电缆，均罗列于此，我们可以选择在此窗口内填写端子，也可以插入图纸后再填写

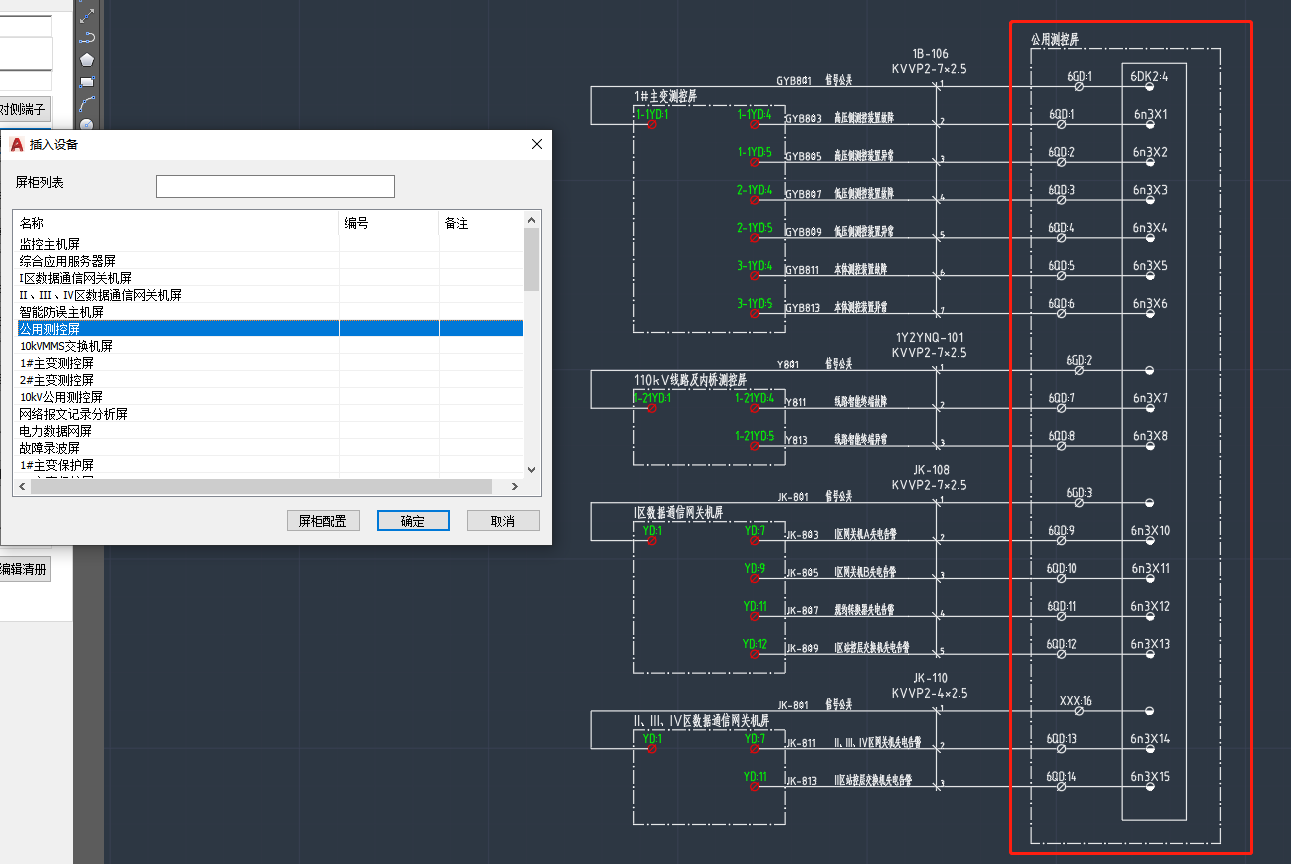

点击确定后，即可插入已绘制好的信号回路图
按照厂家白图，利用批量修改和顺序填充方式更改端子名称。提交数据库后，即可将厂家端子排图复制过来，并自动生成端子排接线图
对侧端子自动填写
- 当电缆两侧均绘制完成后，原理图已经完整，软件可以自动将端子号补充完整

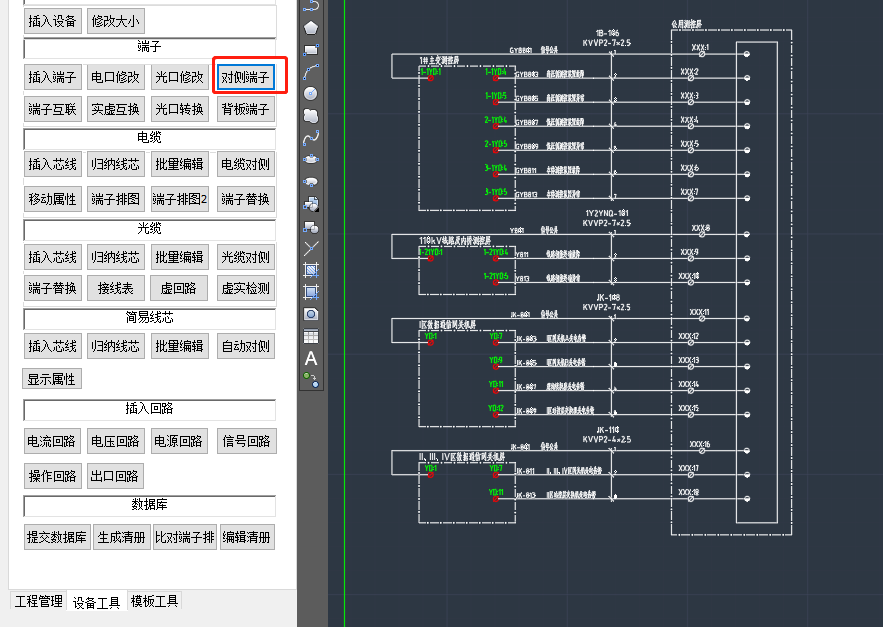

- 点击“对侧端子”按钮，软件即可自动将公用接口端子号填写到原理图中
背板端子自动填写
- 软件通过分析端子排解决自动批量填写问题

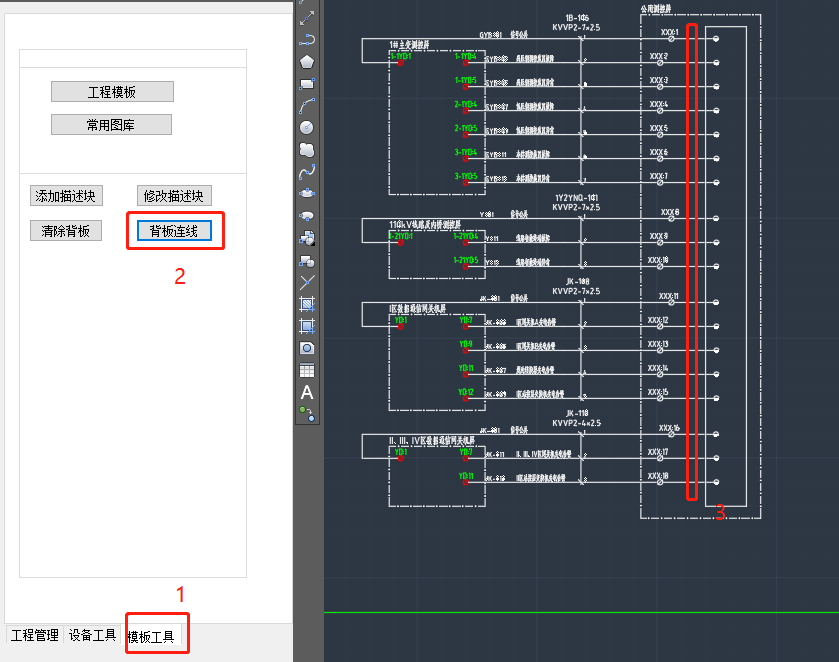

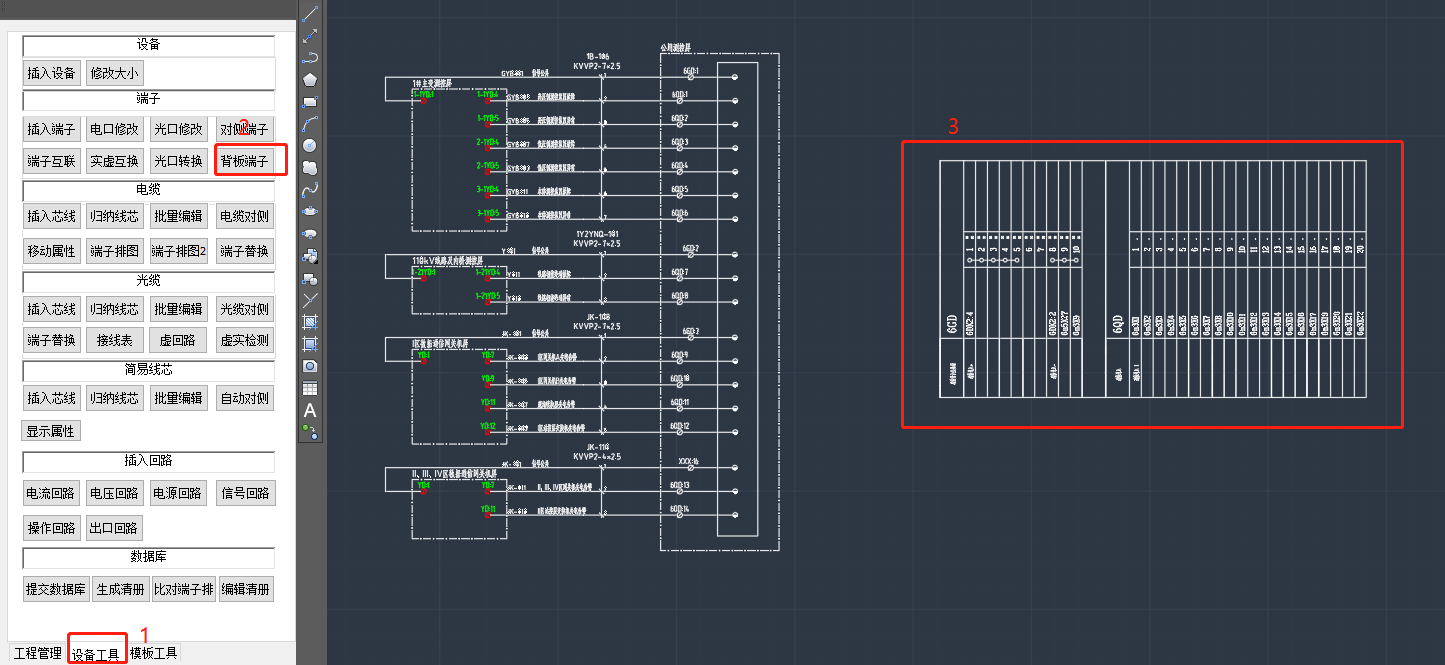

- 先选择屏柜内部连线线芯，点击模板工具中“背板端子按钮”，让软件更方便寻找背板端子位置
- 选择背板端子按钮，然后框选端子排
- 在跳出窗口中，选择“公用测控屏”，背板端子即可自动填进原理图
