高压一次设计流程

界面区域说明

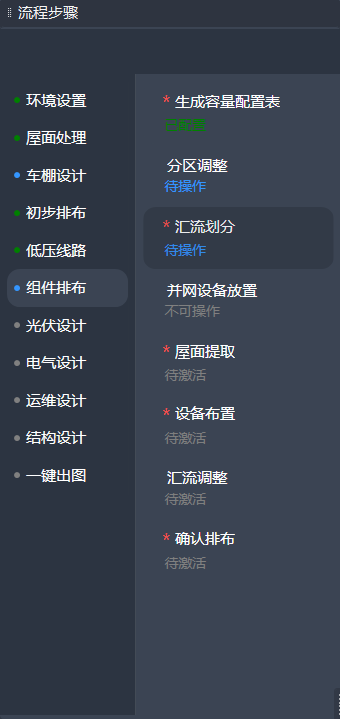

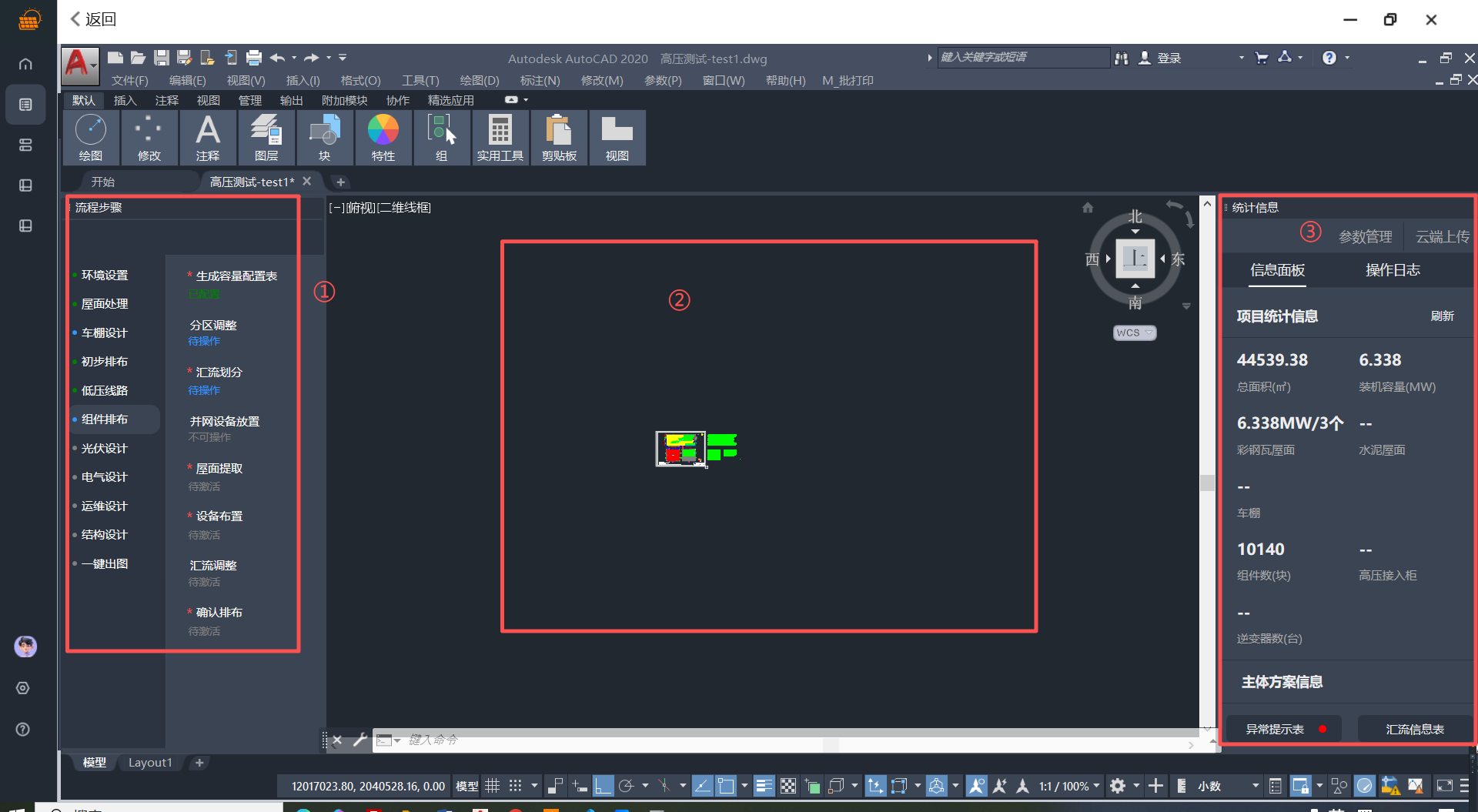

CAD布局分为3块区域：流程步骤、画布区、统计信息

流程步骤：展示设计平台的流程，查看当前项目的设计进度
画布区：进行CAD图纸设计
统计信息：统计项目的总面积、总装机容量、总组件数量等信息

通用模块

流程步骤

展示设计平台的流程，查看当前项目的设计进度

统计信息

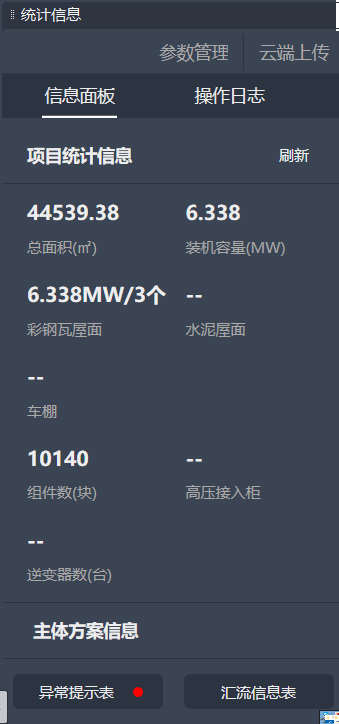

统计项目的总面积、总装机容量、总组件数量等信息

环境设置

TIF加载

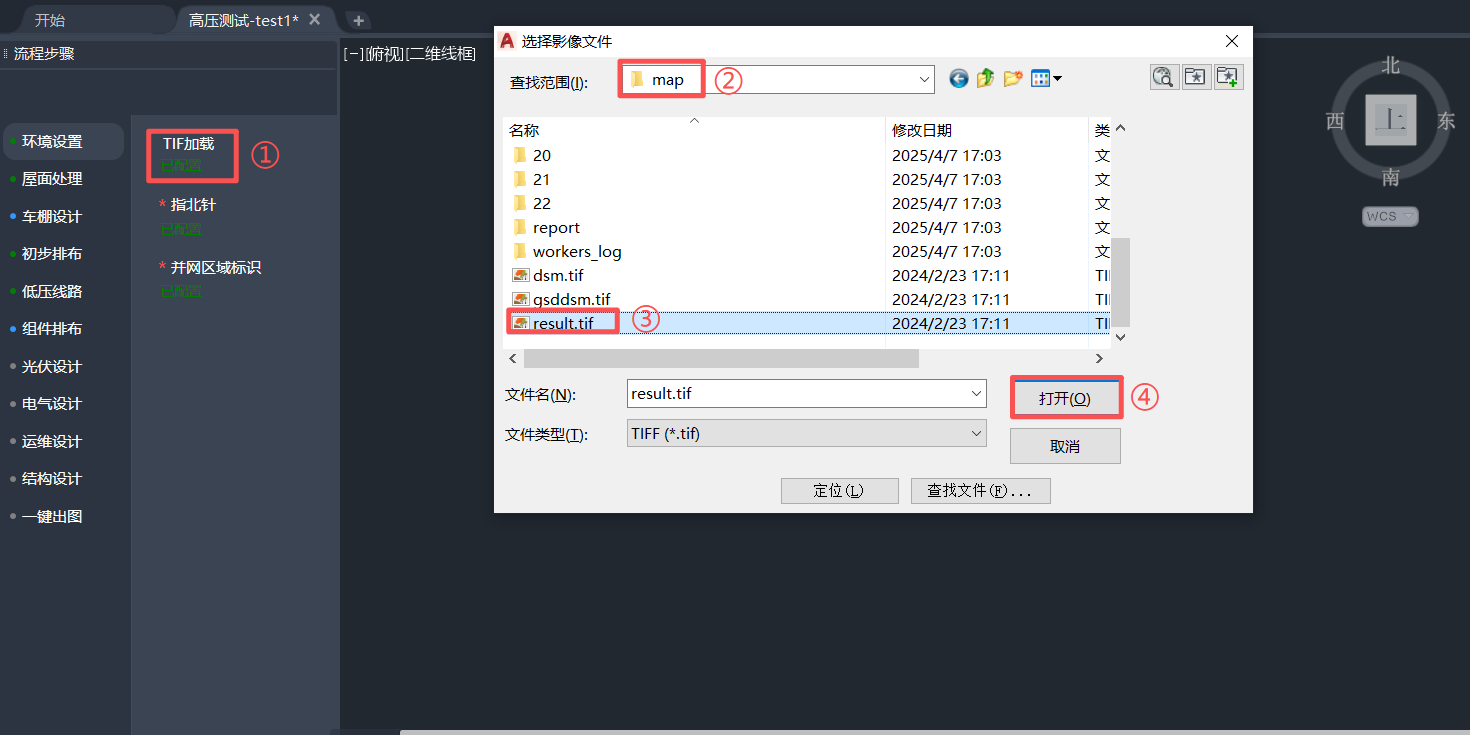

如项目已经建模，则可以下载web端建模完成的模型，通过“TIF加载”功能将模型文件中 map/result.tif 文件加载进cad中，辅助用户描图

注意： 导入的TIF必须通过缩放功能 放大1000倍 后，方可等于实际的缩放比例

如加载失败，可在“iSolarBP pro—常见问题-如何解决tif图导入不成功的问题”中查看解决方法

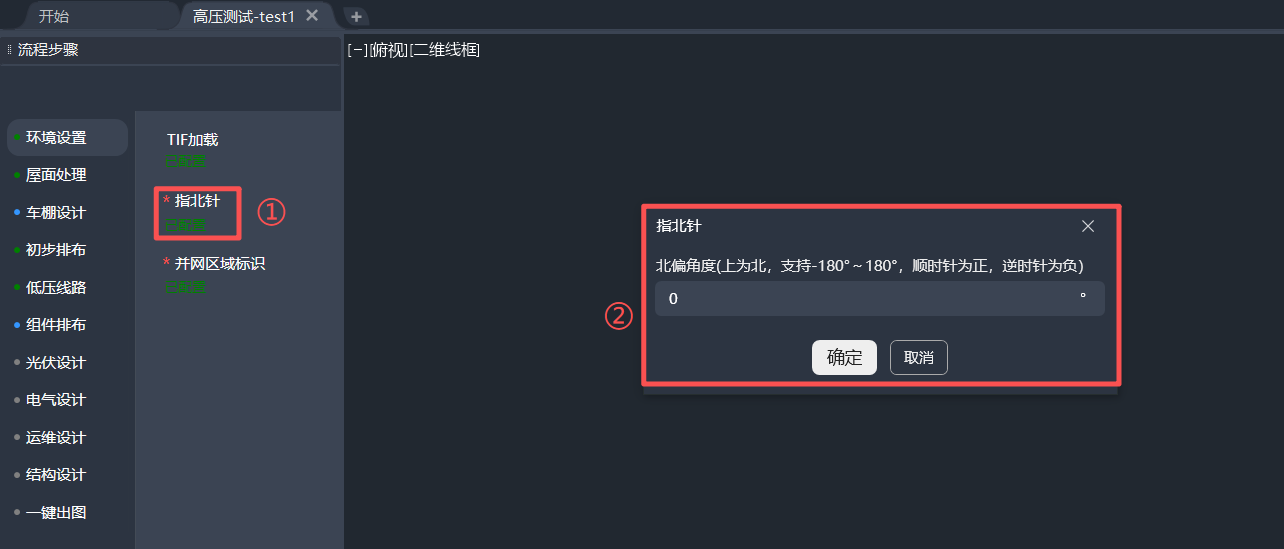

指北针

指北针用于阴影分析，若已上传TIF，则指北针默认指向TIF的正北方向，即北偏角度为0°
若未上传TIF或者希望修正角度，可修改“北偏角度”，北偏角度可在图纸中测量，图纸中实际的正北方向与CAD画布的正上方夹角即为北偏角度

箱变备选区域放置

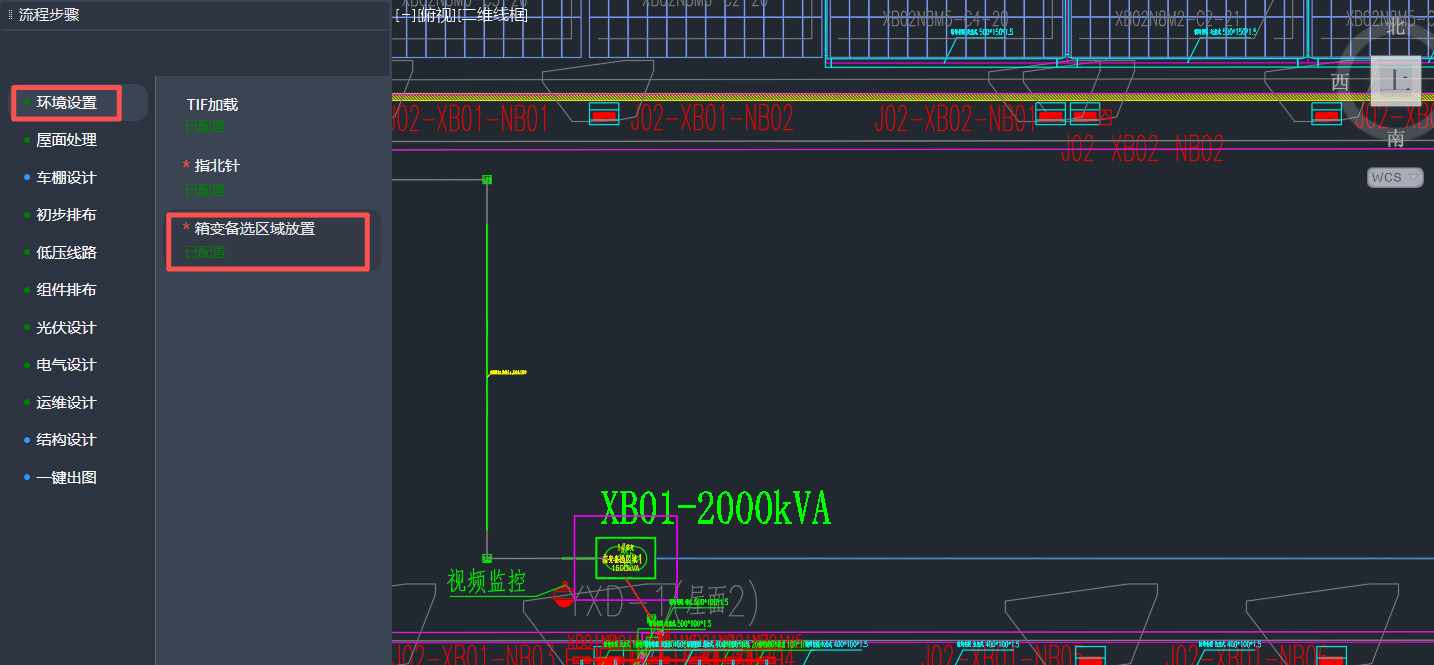

“箱变备选区域放置”用于在厂区中框中箱变放置区域，在项目初始阶段，完善项目周围环境信息，明确厂区内箱变可放置位置，箱变备选区域可放置多个，具体放置个数由用户根据厂区道路情况决定

屋面处理

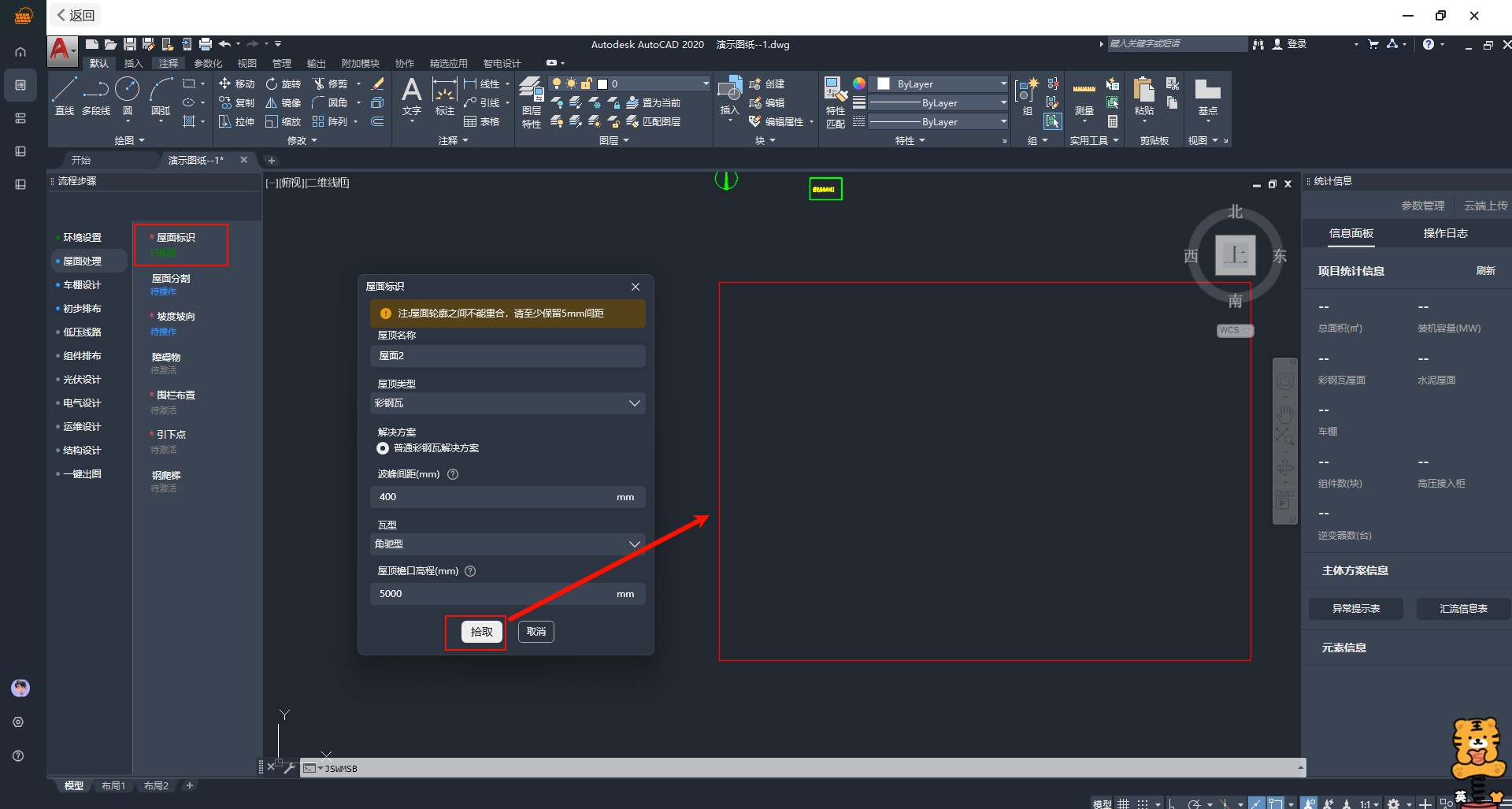

屋面标识

“屋面标识” 用于标识需要做设计的屋面所属的类型及檐口高度等信息

参数名称	说明
屋顶名称	输入不超过20个字符的描述性文字，以标识该屋顶区域
屋顶类型	下拉筛选中，选择所需的屋顶类型，选择“彩钢瓦”
解决方案	选择“普通彩钢瓦解决方案”
波峰间距	输入屋顶使用的彩钢瓦的波峰间距（单位：mm）—可在web端三维模型中进行测量，波峰间距影响夹具的布置方式与数量统计
瓦型	根据屋面实际瓦型进行选择，包括角驰型、直立锁边型、梯型，不同瓦型适配不同的夹具类型，其中梯型瓦需额外统计结构胶
屋顶檐口高程	输入屋顶檐口高程（单位：mm）—可在web端三维模型中进行测量
拾取方式	拾取区域—拾取已有的屋面轮廓线、手动绘制—绘制屋面轮廓线

注意： 绘制屋顶轮廓时，两个相邻的屋顶之间需要有5mm的间距；屋面轮廓线需闭合，建议通过CAD自带的矩形命令REC绘制屋面轮廓线

屋面轮廓线标红即表示屋面标识成功

屋面分割

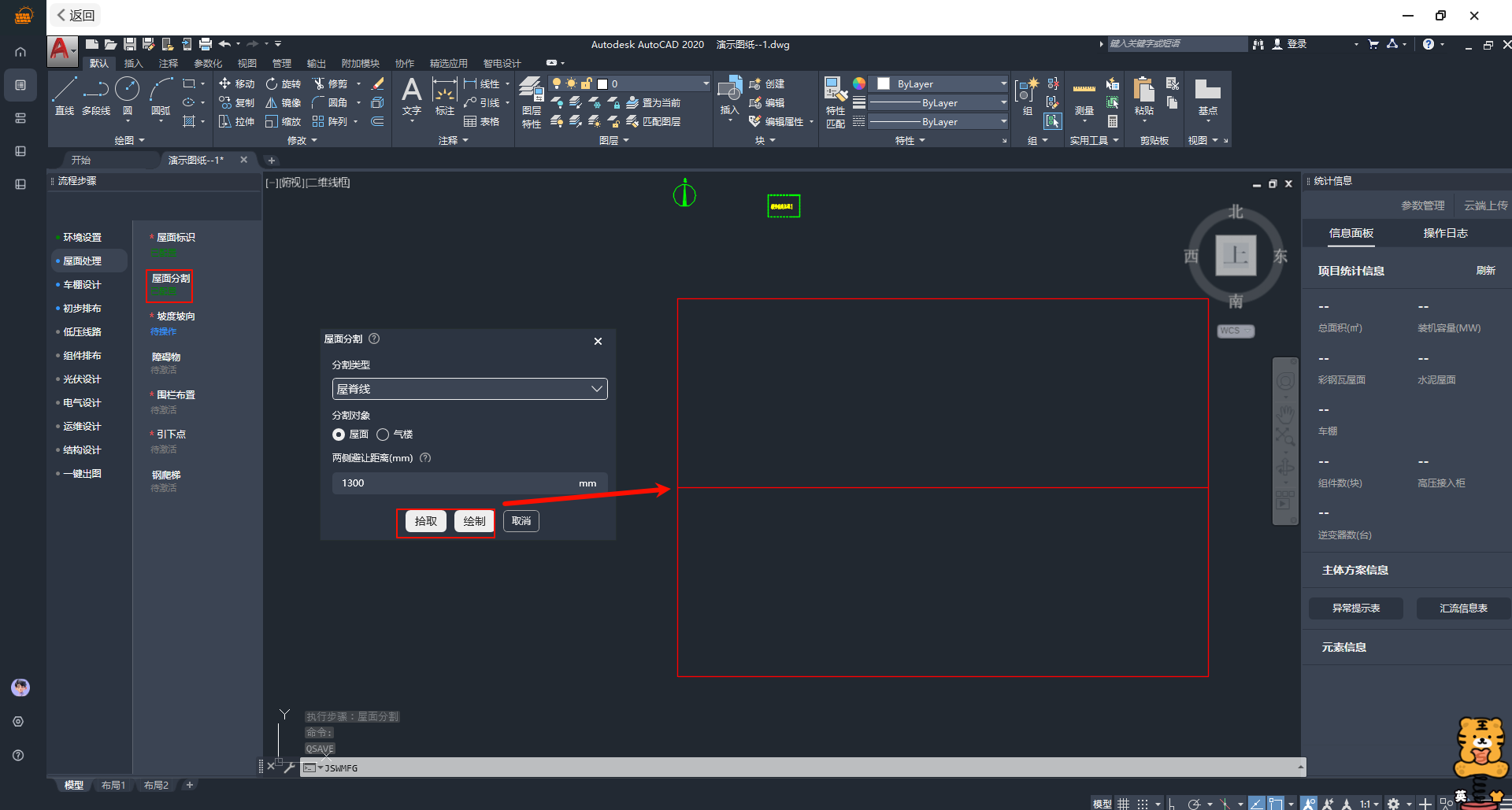

“屋面分割” 用于标识单个屋面的屋脊线和相邻屋面间的分割线，屋脊线及分割线影响阴影分析、组件排布、自动串线等功能

参数名称	说明
分割类型	下拉选择，屋脊线为单个屋面的屋脊，分割线为两个相邻屋面间的相交线
分割对象	屋面—屋脊线或分割线归属于屋面，气楼—屋脊线或分割线归属于气楼
两侧避让距离	输入避让距离（单位：mm），组件在该范围内不会排布
拾取方式	拾取单根线或绘制线段

注意： 绘制或框选的线段必须在屋顶区域内部，与 屋面轮廓相交

坡向坡度

“坡向坡度” 用于标识屋面坡度及确认屋顶高低点，坡度不同阴影分析也不同

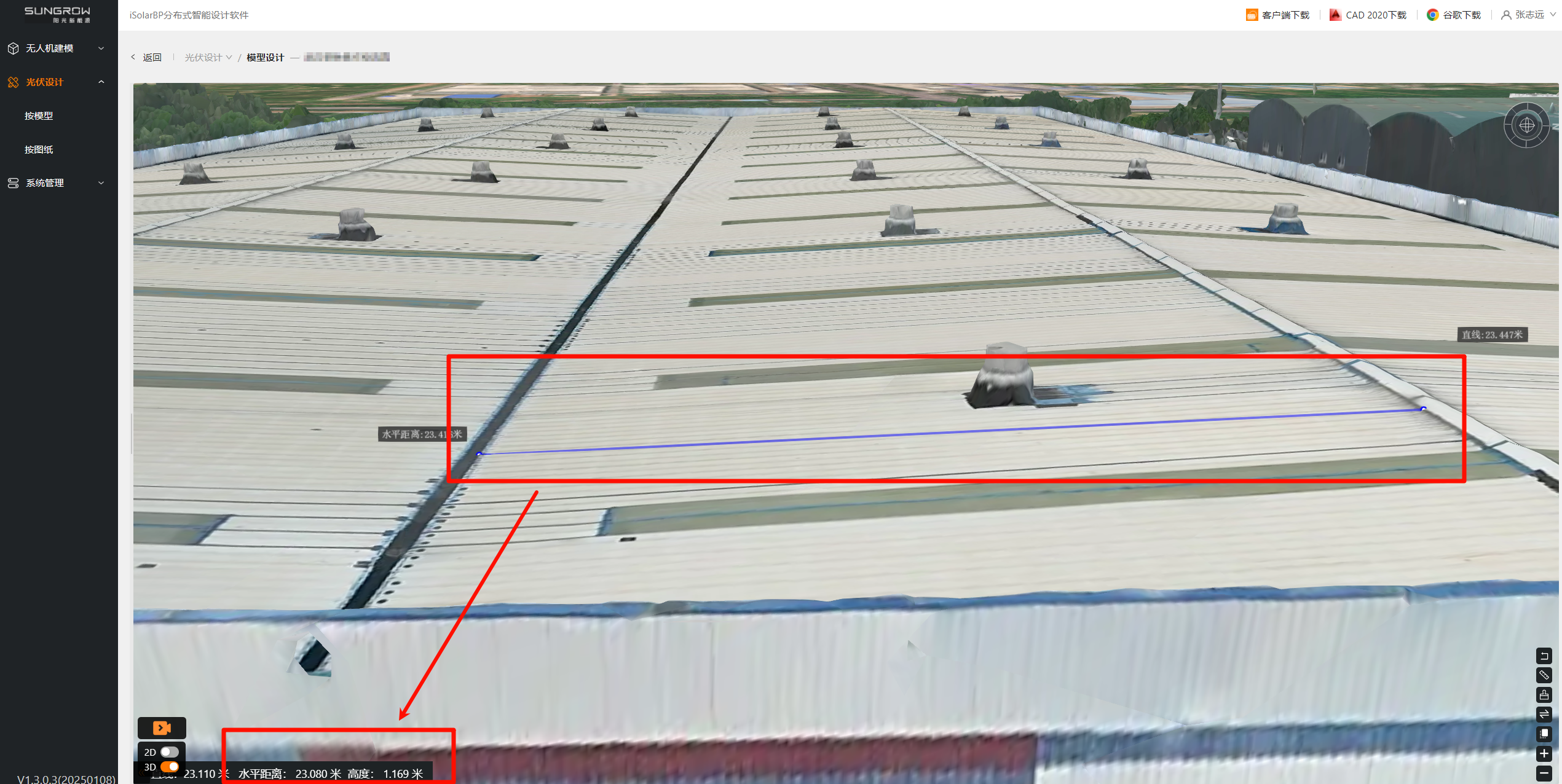

坡向坡度可在iSolarBPweb端三维模型中测量计算获得：在三维测量中选取屋脊线到檐口上两点，软件会自动给出两点间相对高度与水平距离，相对高度与水平距离的比值即为屋面坡向坡度值
输入实际的坡度值（单位：%）

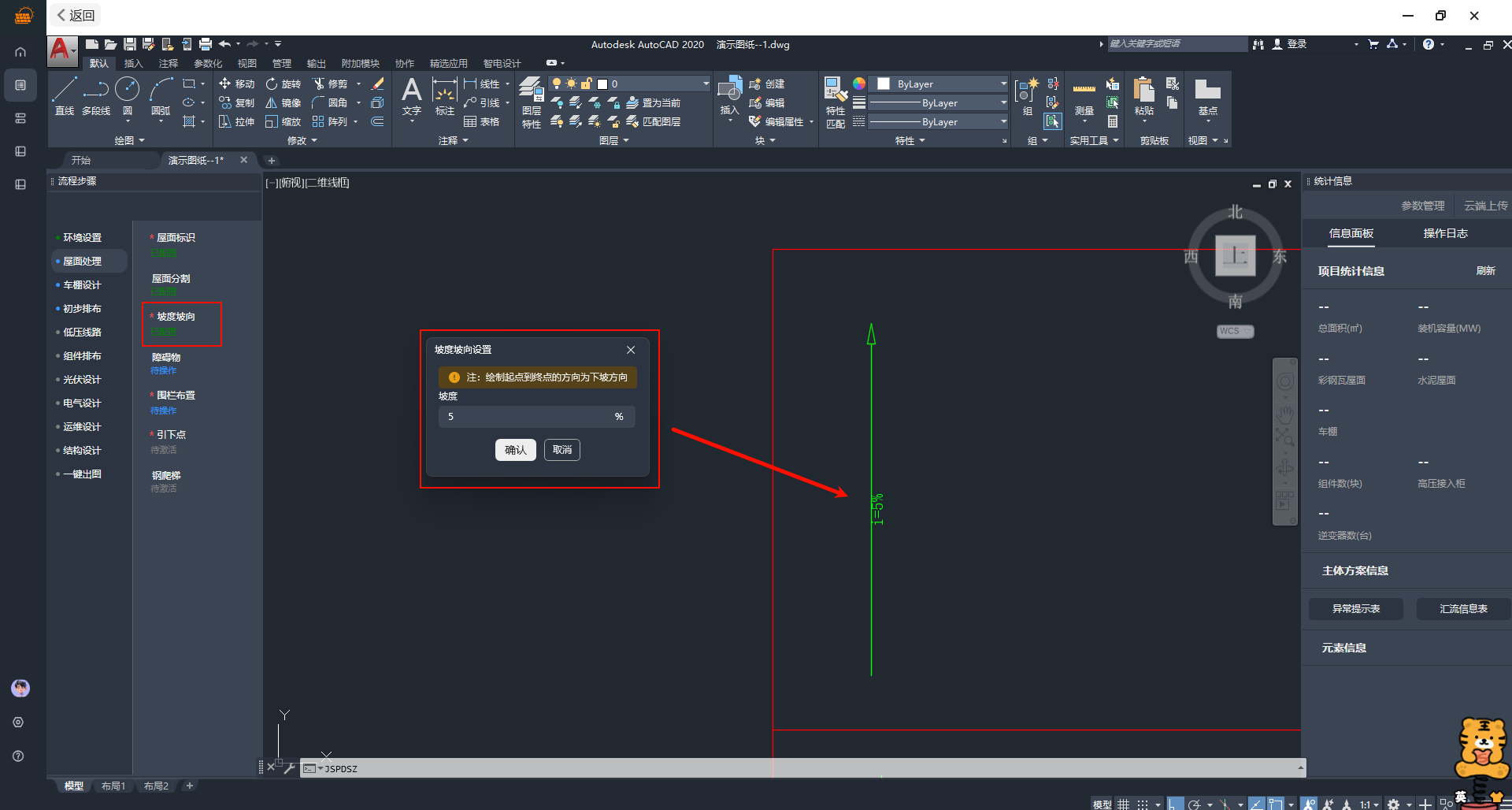

点击确认，在屋面内进行绘制，坡度箭头指向子屋面低处

障碍物

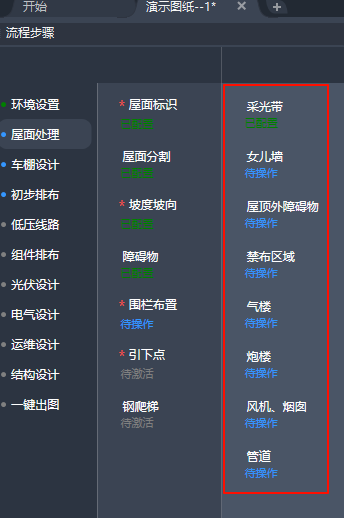

包括采光带、风机、烟囱、女儿墙、气楼、炮楼、屋顶外障碍物、禁布区域、管道在内的障碍物及其参数，所有障碍物均可在三维模型中直观查看并获取高程信息
彩钢瓦与平屋顶屋面不同之处在于，彩钢瓦屋面不存在炮楼，但可能存在采光带、气楼等

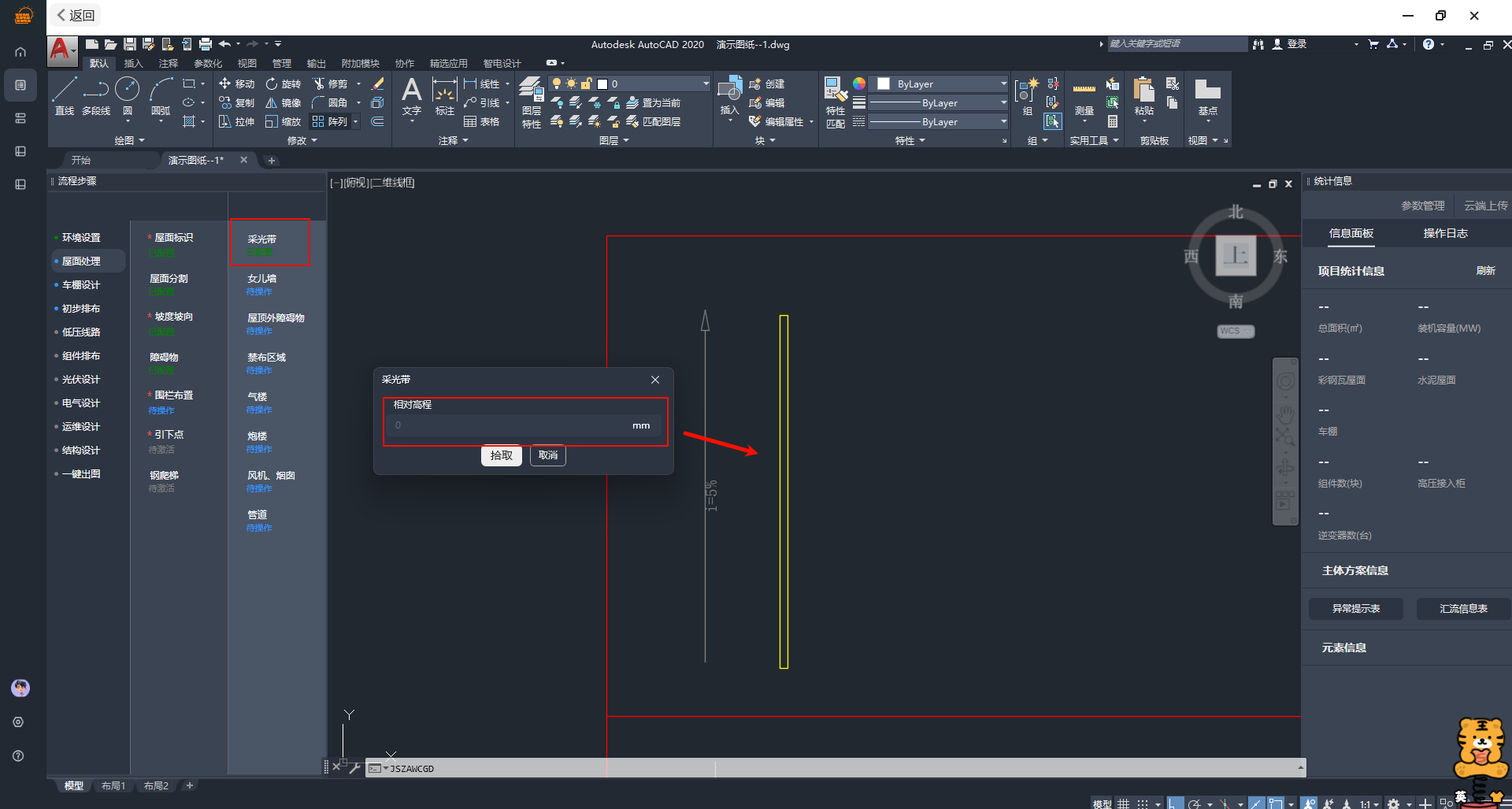

屋顶内障碍物，如采光带、风机、气楼等，相对高程以屋面高程为起点（单位：mm），需在屋面轮廓内设置，设置完成后轮廓线变黄

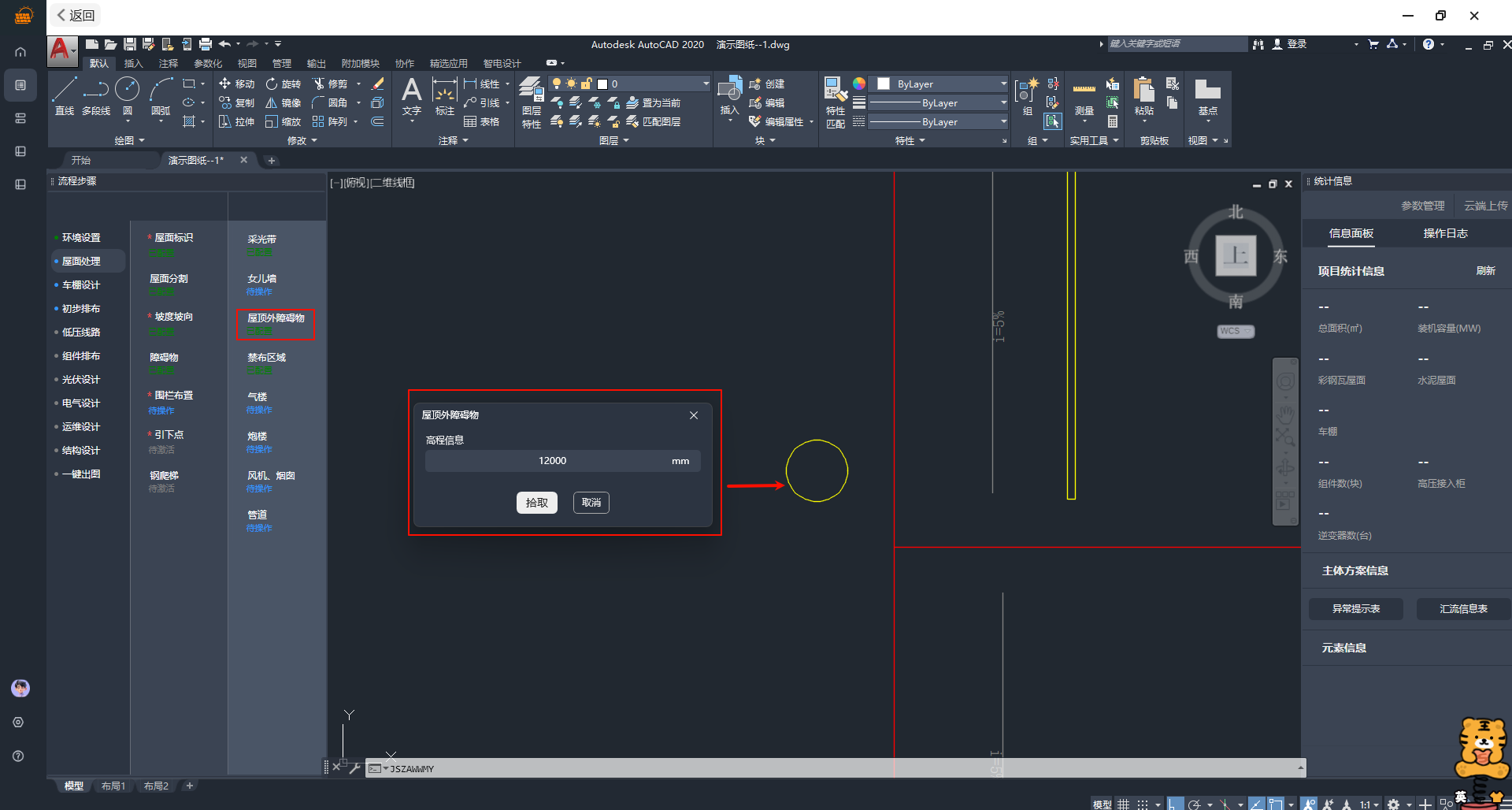

部分屋顶外障碍物过高，对屋顶产生阴影影响时，可根据三维模型设置屋顶外障碍物，屋顶外障碍物高程是以地面为高程起点（单位：mm），需在屋面轮廓外设置，设置完成后轮廓线变黄

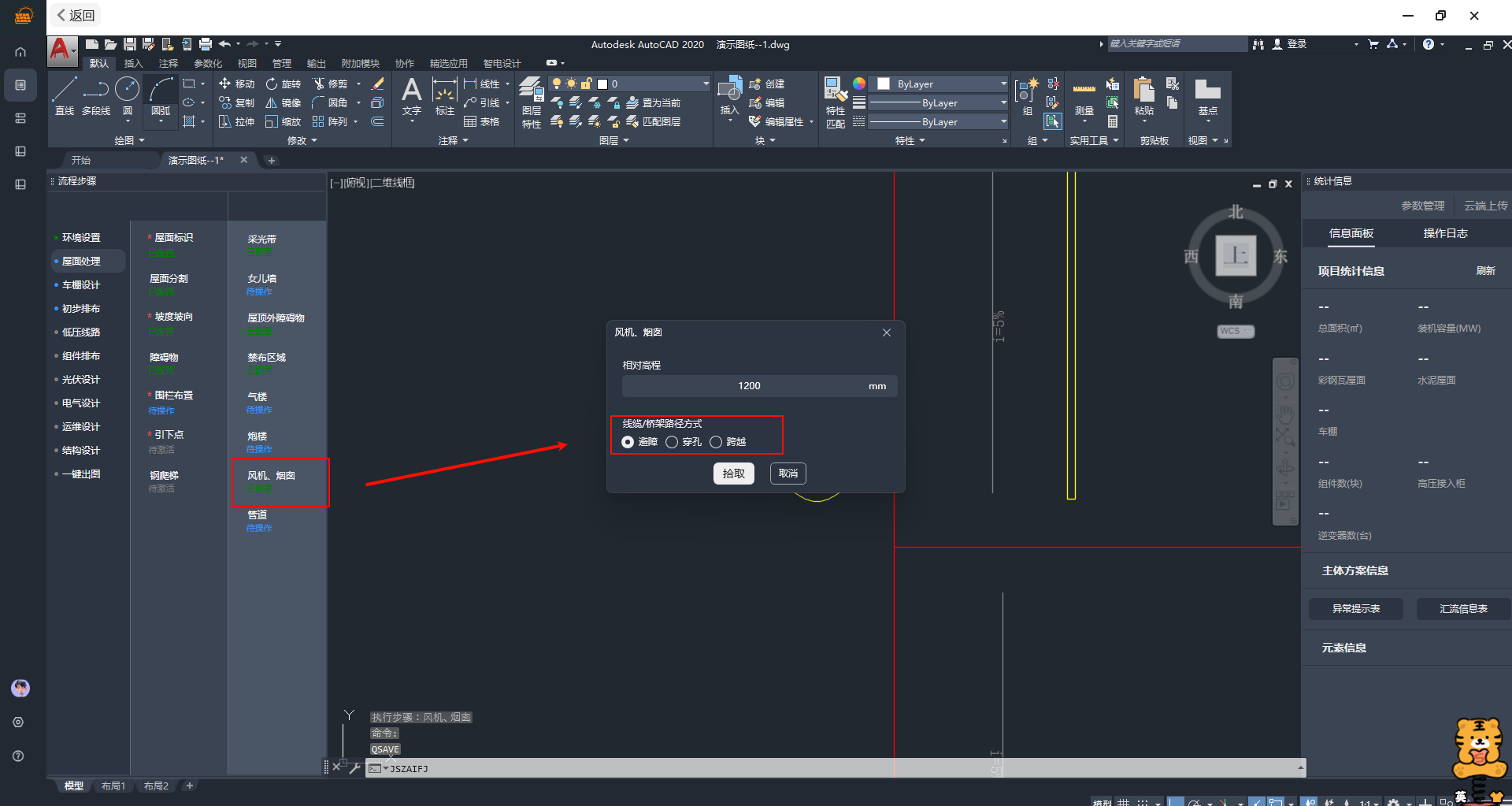

部分障碍物如风机、烟囱，存在允许线缆/桥架穿过的情况，软件支持线缆/桥架遇到障碍物时铺设的路径方式有以下三种，不同方式对应的大样图与工程量清单不同:
1）避障 为桥架在该处绕行过障碍物
2）穿孔 为桥架在该处打孔穿过障碍物
3）跨越 为桥架在该处从上部翻过障碍物

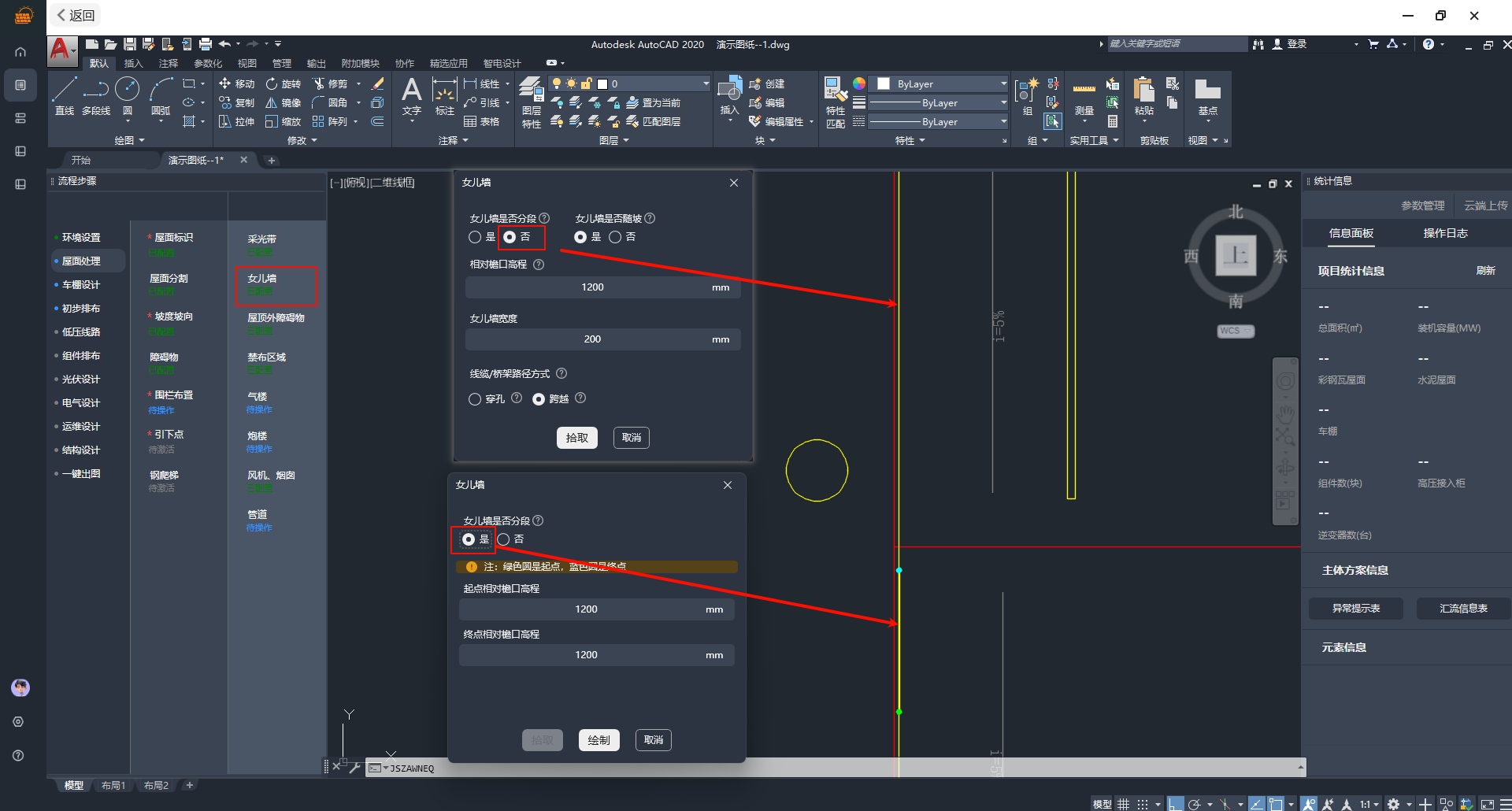

女儿墙作为屋面一部分，可在三维模型中直接获取相对高程、宽度等信息
1）分段女儿墙 当女儿墙存在不同高度时，可设置分段女儿墙以适配实际屋面
2）女儿墙随坡 选择女儿墙随破时，坡度与屋面坡度保持一致，女儿墙高度为相对屋面檐口的高度
3）女儿墙不随坡 选择女儿墙不随破时，女儿墙高程以地面高度为起点（高程输入相对屋面最高处的高程）
4）女儿墙宽度 可在三维模型中测量获得
5）线缆/桥架路径方式 可选择穿孔与跨越，不同路径方式对应的大样图与工程量清单不同

围栏布置

围栏主要起保护作用，防止屋顶上作业发生意外坠落，通常女儿墙高度低于一定数值时需要设置围栏，此数值可在 “女儿墙相对屋面高度” 中修改，“屋面外轮廓内缩距离” 用于设置围栏相对屋面的安全内缩距离

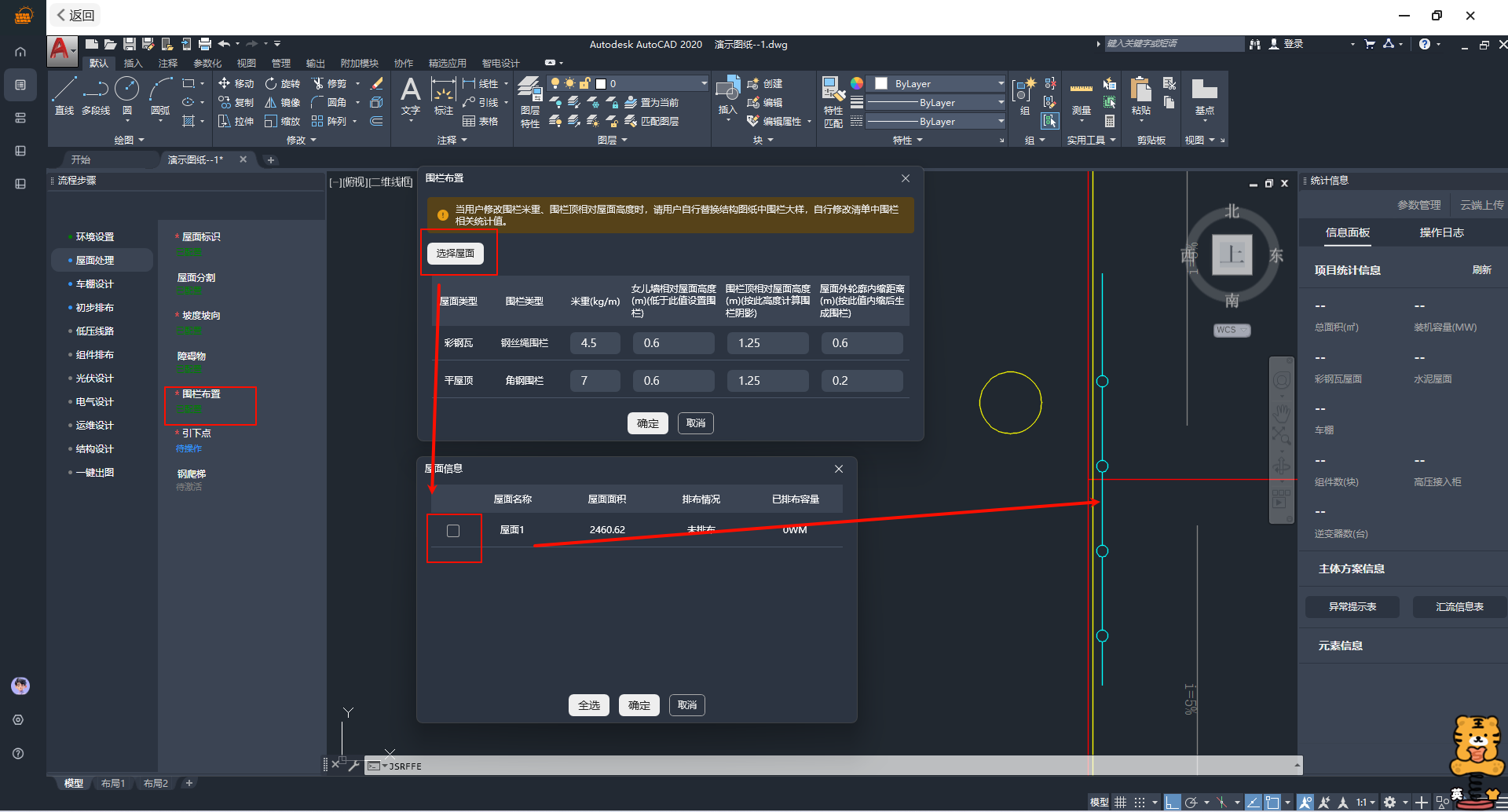

选择需要生成围栏的屋面，参数设置完成后点击确定，屋面即可生成围栏

引下点

引下点是指屋面上桥架集中下墙的位置，通常设置在距离配电房较近的位置

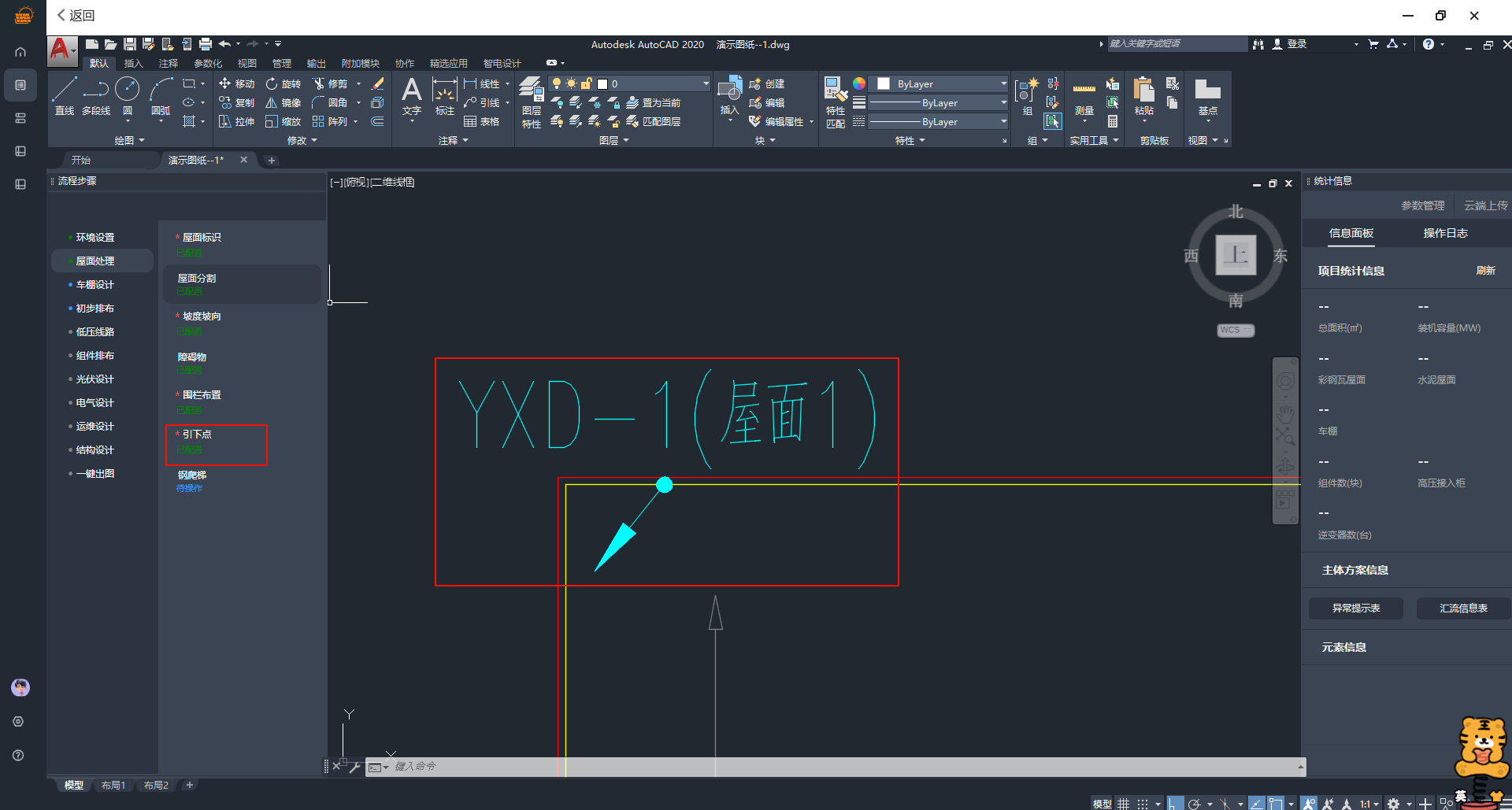

点击“引下点”，选择屋面内位置，点击放置即可

钢爬梯

彩钢瓦屋面通常至少需要设置一个钢爬梯，用于上屋面施工
点击钢爬梯，根据三维模型判断是否需要新增钢爬梯，若厂房已存在钢爬梯则选择已有，若需要增设钢爬梯则选择新增

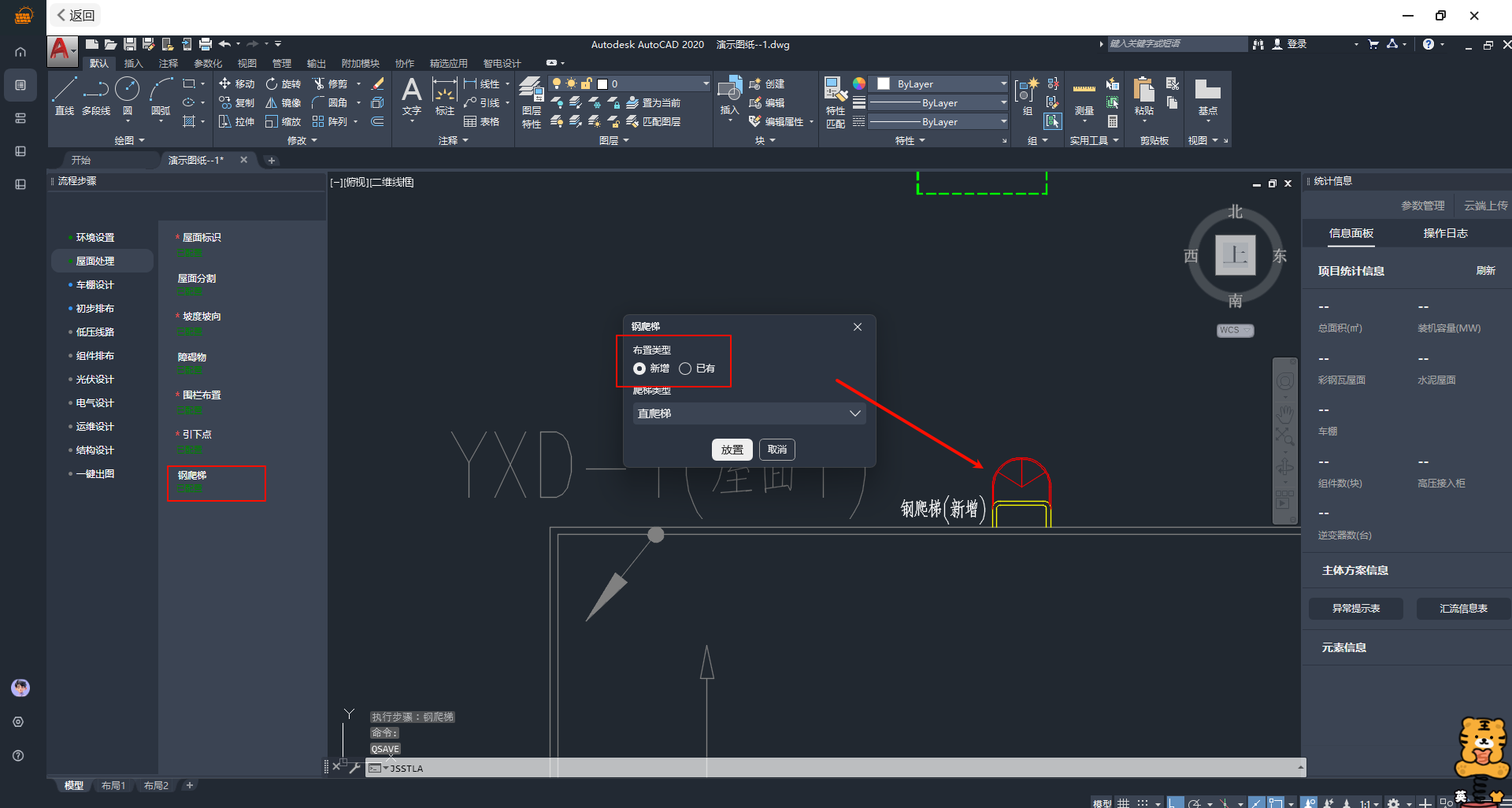

选择屋面外轮廓线，点击放置，屋面上即可出现钢爬梯图样

参数名称	说明
布置类型	新增：原屋顶无钢爬梯已有：原屋顶有钢爬梯
爬梯类型	暂时仅支持直爬梯

初步排布

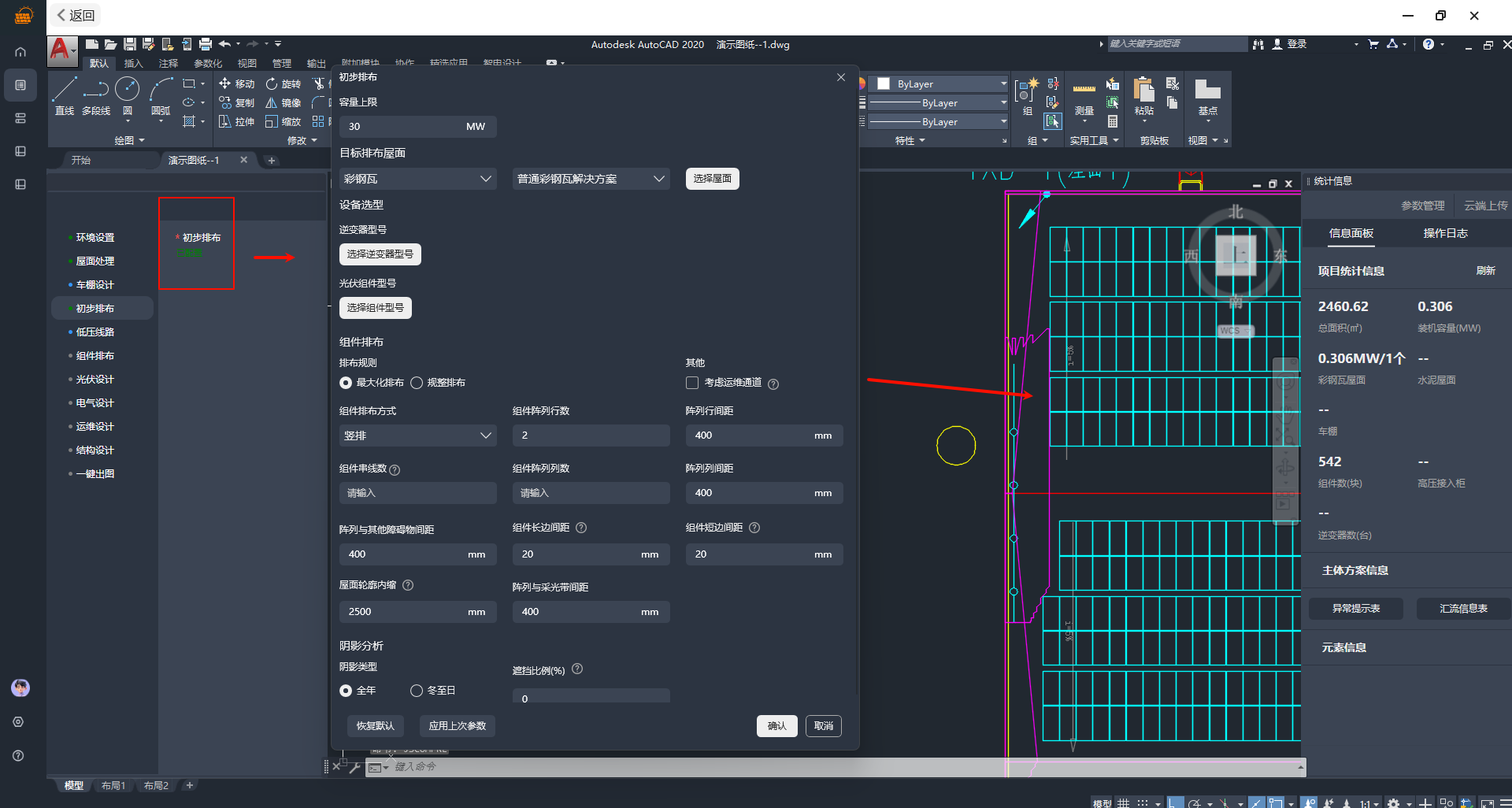

“初步排布” 用于用户对所选屋面进行组件初步排布

参数名称	说明
容量上限	该项目组件的容量上限（单位：MW）
目标排布屋面	选择平屋顶，自动选择普通平屋顶解决方案 `（彩钢瓦、车棚相应说明）`
选择屋面	选择需要进行初步排布的屋面
逆变器型号	点击下拉框选择该初步排布的逆变器类型，不同电压等级逆变器不可同时选择
光伏组件型号	点击下拉框选择该初步排布的组件类型
逆变器型号	点击下拉框选择该次排布的逆变器类型，不同电压等级逆变器不可同时选择
排布规则	点击选择最大化排布或规整排布
其他	组件排布是否考虑竖向运维通道，考虑则每150米预留一条竖向通道
组件排布方式	暂时只支持竖排
组件串线数	系统自动根据组件型号、逆变器型号计算最大串联数及输入框的输入范围
组件阵列行数	单个阵列中组件的行数，范围为1-100之间
组件阵列列数	单个阵列中组件的列数，范围为1-100之间
阵列行间距	阵列之间的行间距（单位：mm）
阵列列间距	阵列之间的间距（单位：mm）
屋面轮廓内缩	输入内缩距离，该范围内不排布组件（单位：mm）
阵列与采光带间距	输入间距，采光带周围输入值范围内不排布组件（单位：mm）
阵列与其他障碍物间距	输入间距，除采光带外，障碍物周围输入值范围内不排布组件（单位：mm）
阴影类型	`全年`：项目设置的经纬度地区每月22日9点至15点整点的全部阴影； `冬至日`：项目设置的经纬度地区冬至日当天9点至15点整点的全部阴影
遮挡比例	输入比例，阴影在组件上的遮挡比例小于该值，则自动放置组件
组件长边间距	阵列内组件长边方向的组件间距（单位：mm）
组件短边间距	阵列内组件短边方向的组件间距（单位：mm）
恢复默认	上面所设置参数恢复软件设置默认值
应用上次参数	初步排布参数设置为上次所设定参数

低压线路

光伏线缆路径

光伏线缆路径为引下点至箱变放置区域的路径

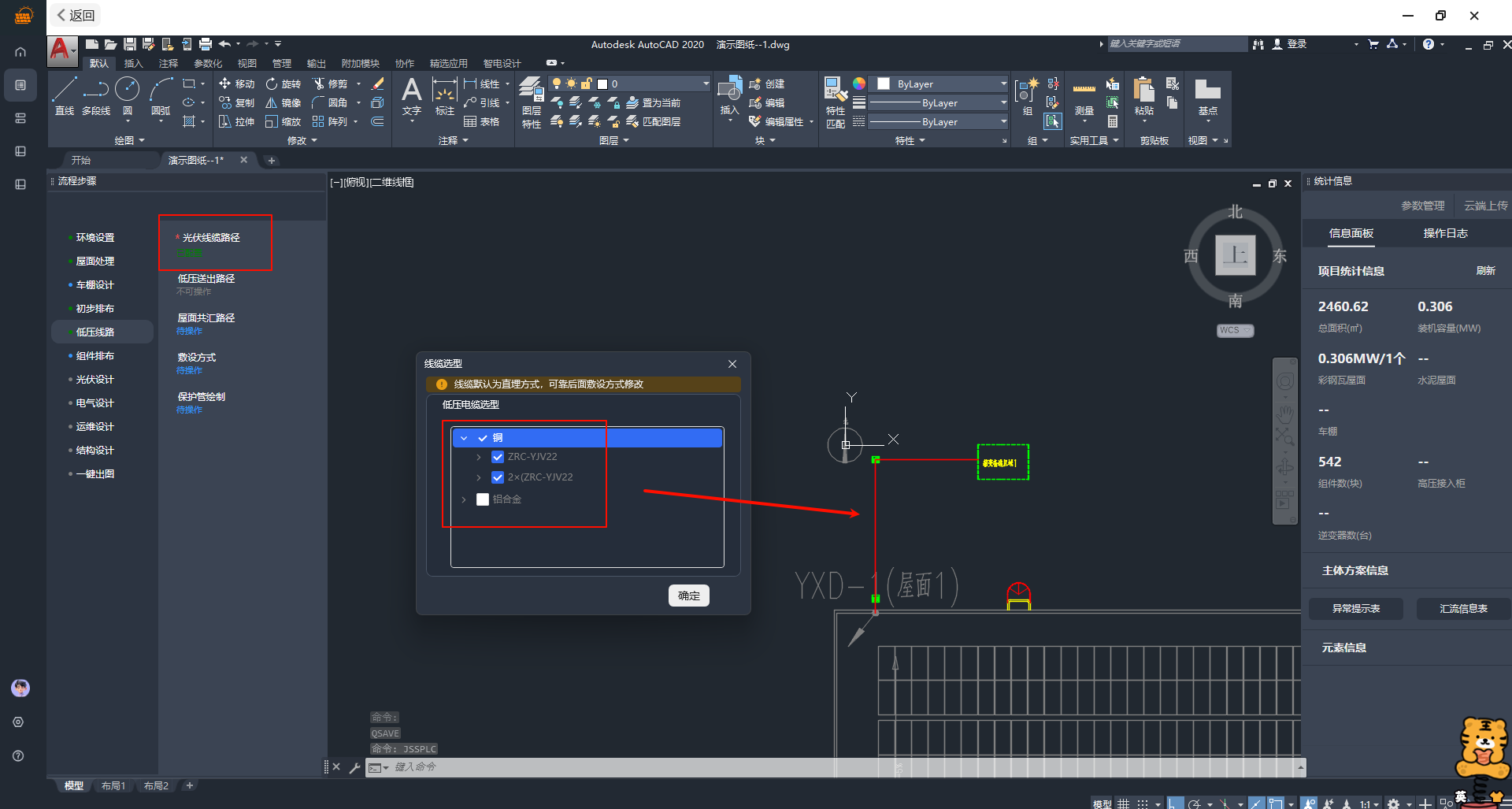

绘制前选择电缆类型、型号，可多选，系统自动计算合理的电缆型号
绘制线段的首尾需注意为引下点中心点到箱变放置区域

低压送出路径

低压送出路径仅针对低压场景设计，若为高压项目，该步骤无需操作

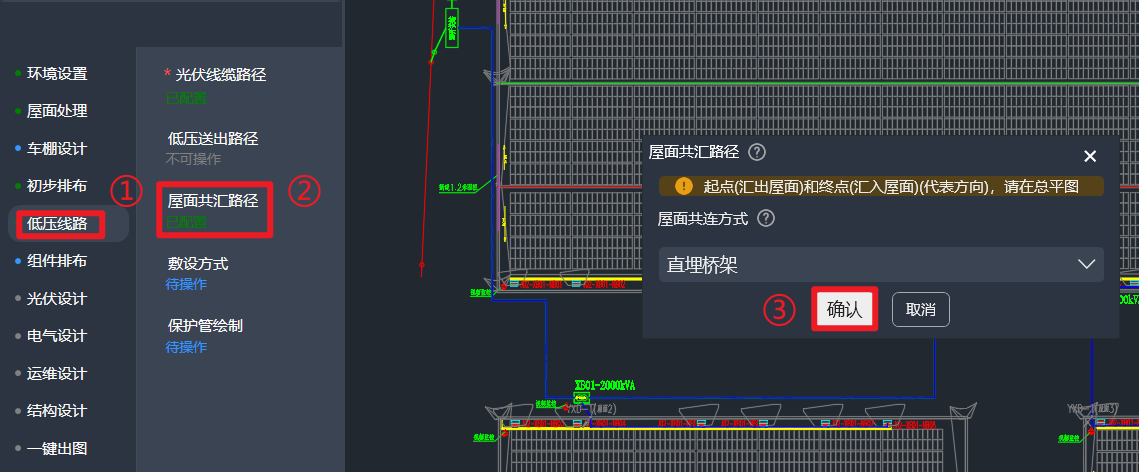

屋面共汇路径

屋面共汇路径为两个屋顶共用逆变器时直流电缆的路径
绘制前选择直流电缆敷设形式
绘制线段的首尾为连接两个需要共用逆变器的屋顶
绘制线段时需注意屋面共汇路径与屋顶的交点即为共汇发生点，优先将靠近这两点的组件放在一个逆变器中

敷设方式

敷设方式为光伏线缆路径的敷设方式，系统自动统计敷设长度

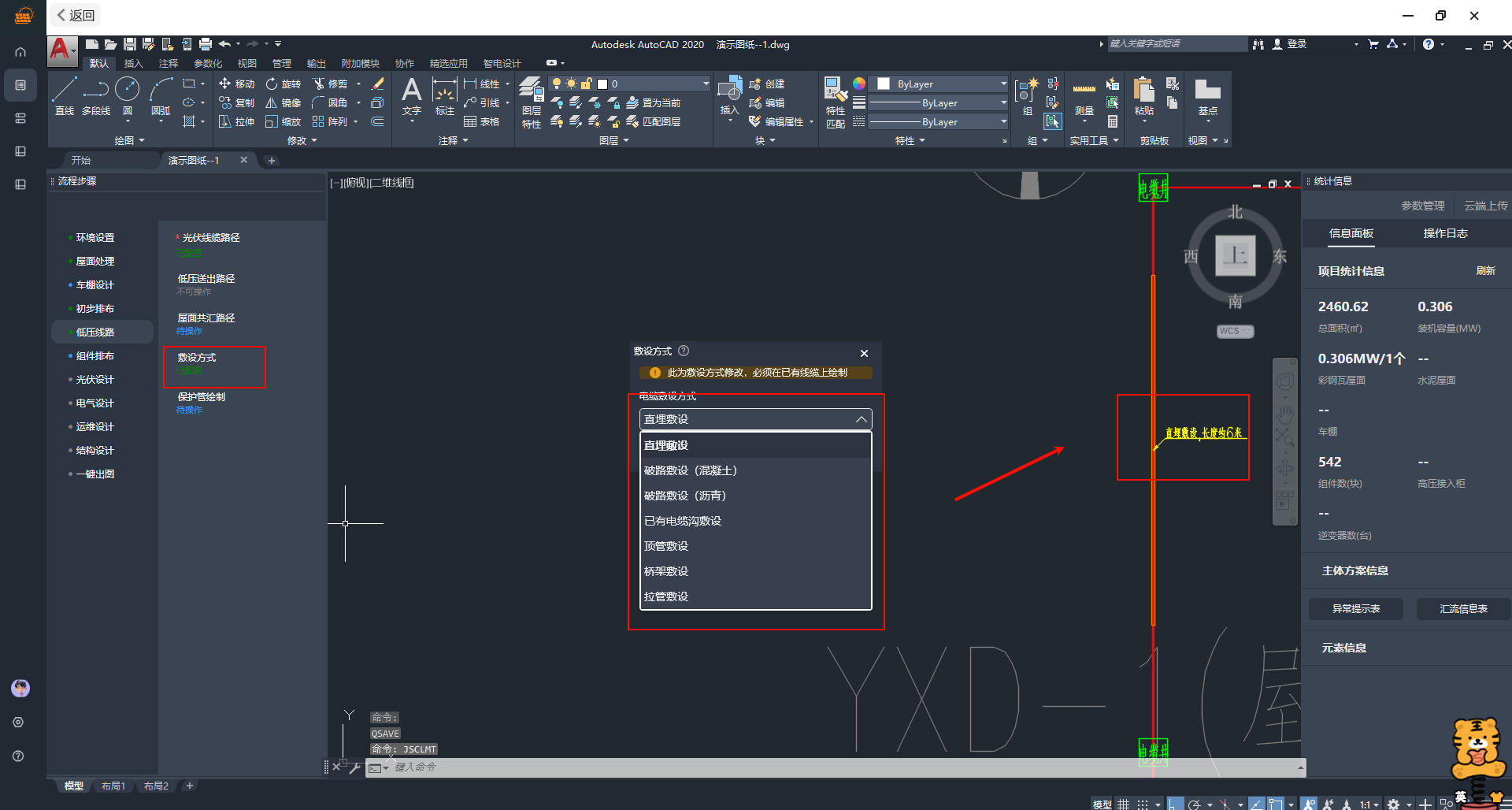

敷设方式包含直埋敷设、破路敷设（混凝土）、破路敷设（沥青）、已有电缆沟敷设、顶（拉）管敷设、桥架敷设

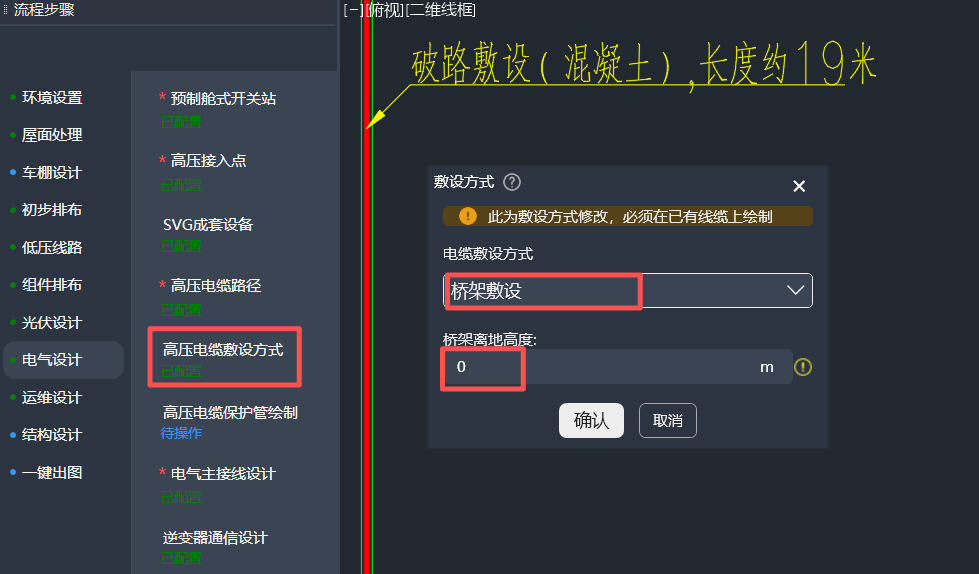

下拉框选择敷设方式在绘制的线缆上标注敷设方式的起点终点
绘制线缆默认为直埋敷设

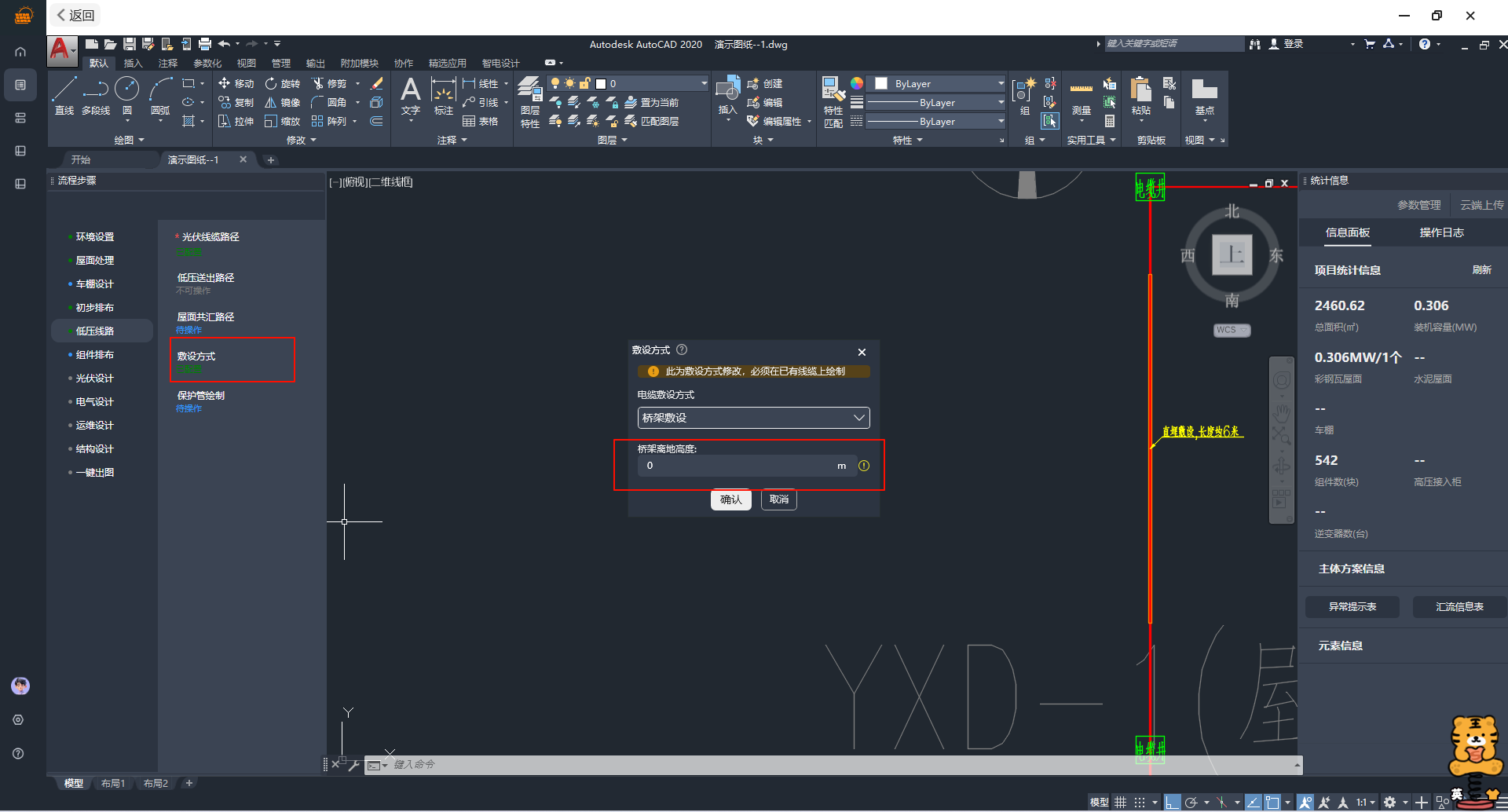

“桥架敷设” 只适用于光伏线缆路径敷设
桥架离地高度用于：屋面外交流桥架跨越障碍物时，可设置该值，该值可为负数，标注后软件自动计算落差高度并统计桥架及线缆长度
单位为米（m）

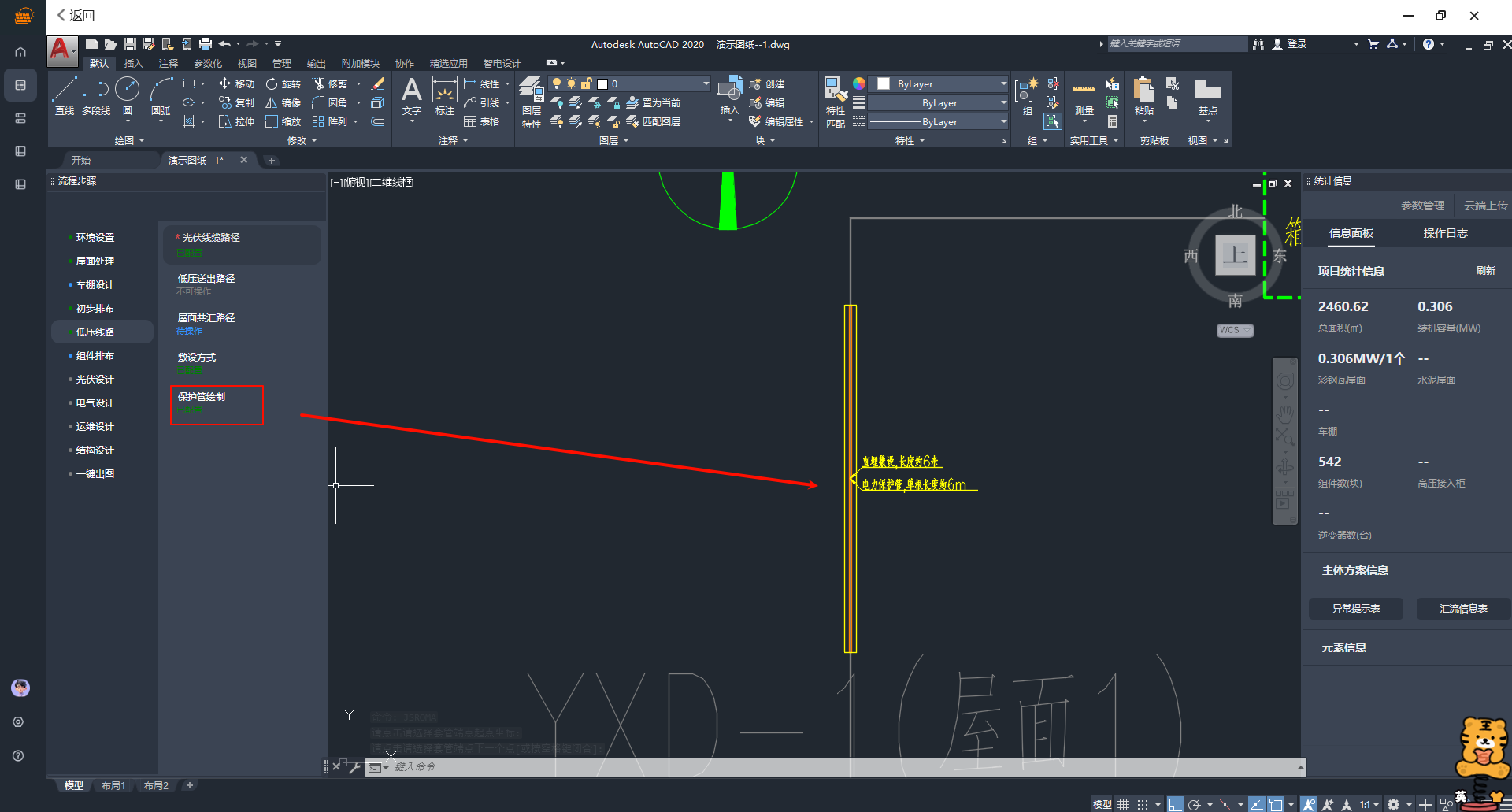

保护管绘制

绘保护管为绘制光伏线缆路径保护管
点击绘保护管按钮，出现光标，绘制相应路径后，系统自动统计保护管长度

组件排布

生成容量配置表

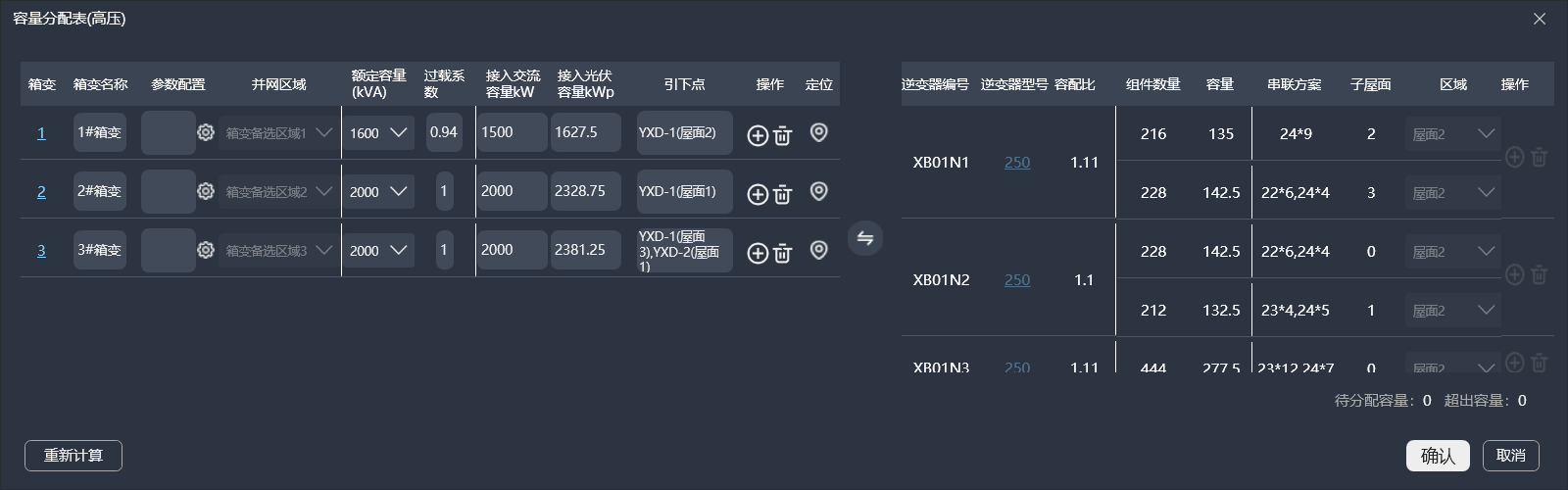

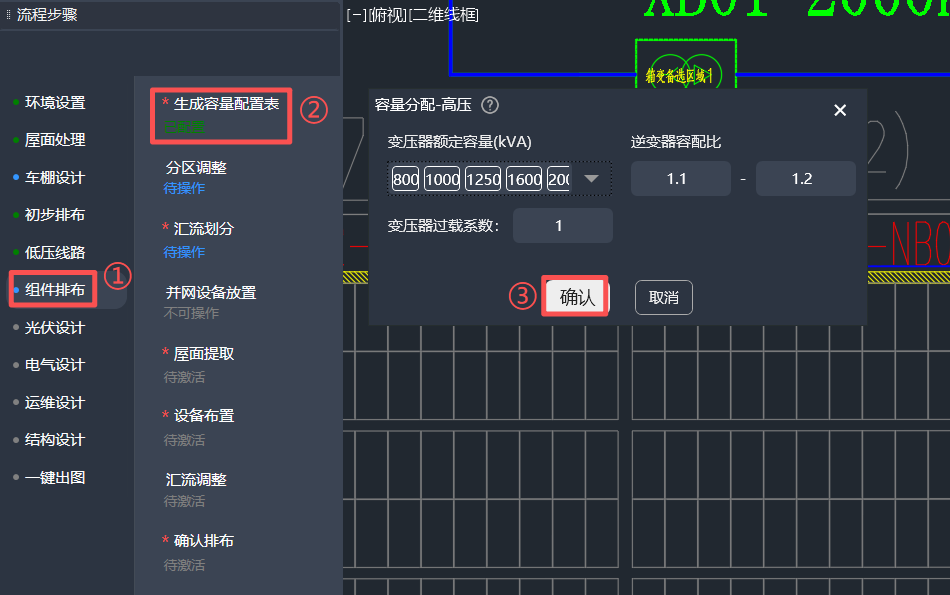

“生成容量配置表” 用户在该步骤可自定义箱变额定容量，逆变器容配比范围以及变压器过载系数，并自动生成容量分配表，显示箱变及逆变器配置方案

参数名称	说明
箱变额定容量	选择项目所用变压器额定容量，可多选也可单选
逆变器容配比	输入可接受的容配比配置范围，默认值为1.1-1.2
变压器过载系数	箱变下所属逆变器额定功率之和与箱变额定容量之比

参数名称	说明
箱变名称	箱变命名，支持用户自定义，默认按照1#，2#，3#箱变生成

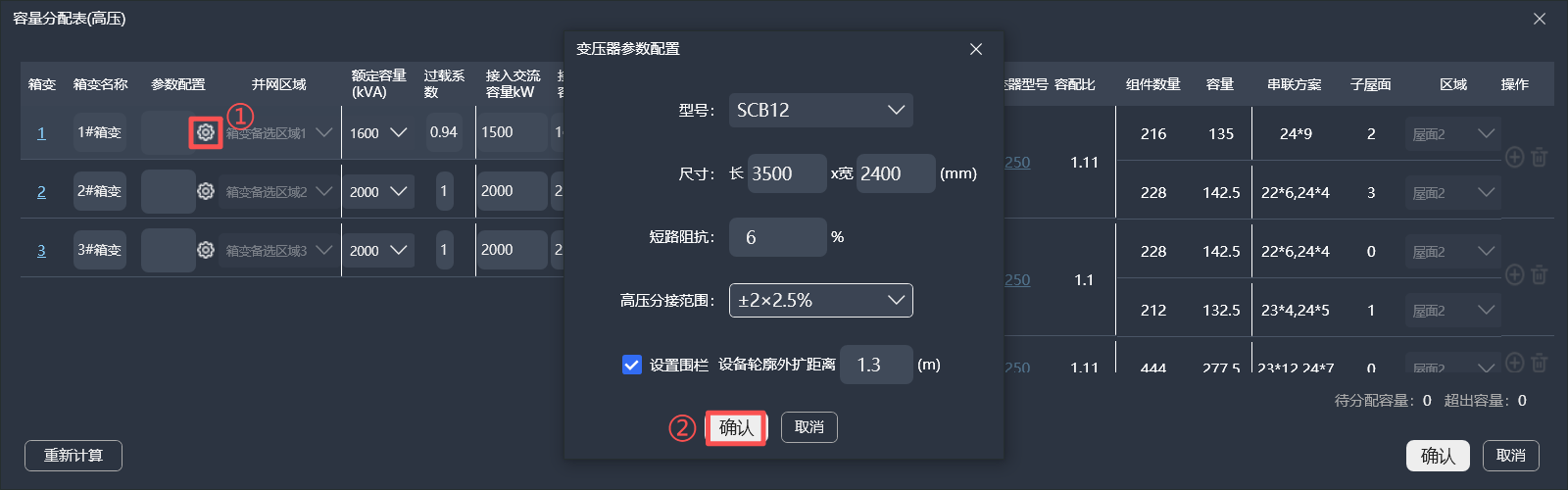

参数配置	用于自定义配置箱变参数，型号（默认SCB12）、尺寸（3500×2400mm）、短路阻抗（默认6%）、高压分接范围（默认±2×2.5%），是否设置围栏以及围栏与箱变距离
额定容量	箱变额定容量，下拉可选择其它容量箱变
过载系数	箱变下所属逆变器额定功率之和与箱变额定容量之比
接入交流侧容量	箱变下所属逆变器额定功率之和
接入光伏容量	箱变下所属组件功率之和
引下点	箱变下交流电缆所对应的屋面引下点
操作	新增或删除箱变或逆变器
定位	点击定位可在直接定位到图中相应的箱变
重新计算	修改完箱变容量或逆变器信息后，点击“重新计算”，按照修改后的信息重新进行容量分配

分区调整

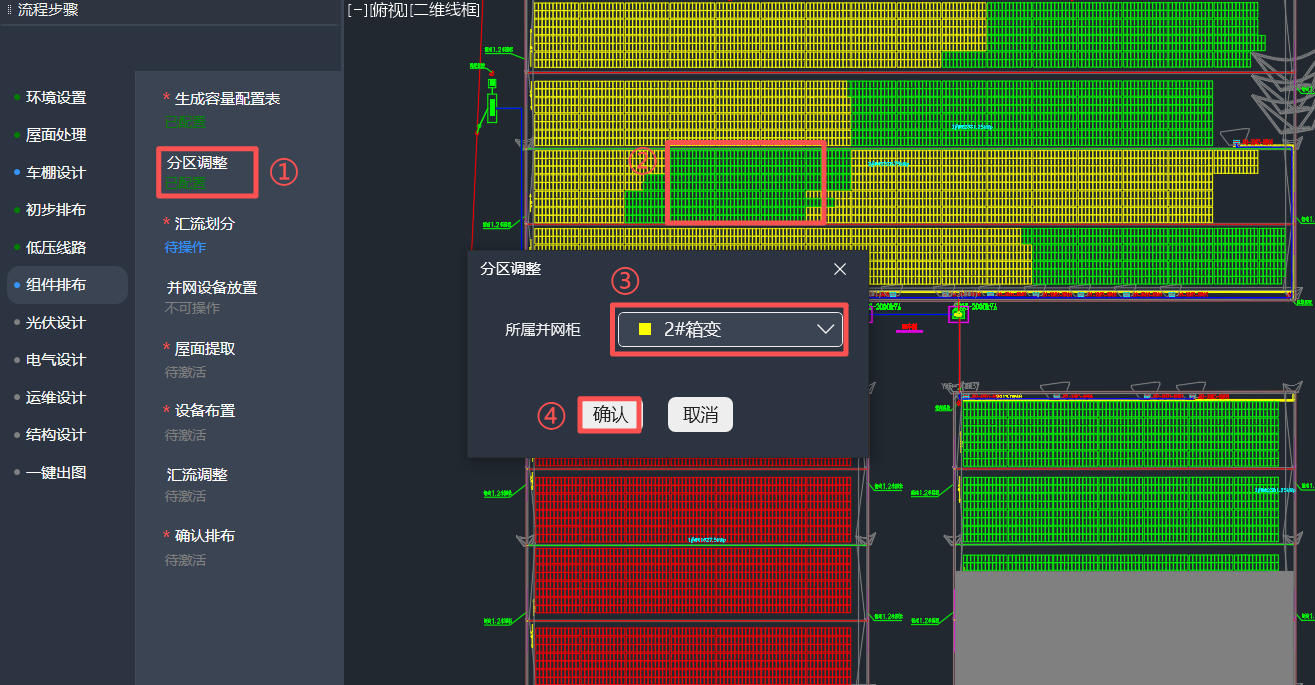

“分区调整” 用户在该步骤可手动调整算法自动分配的箱变分区结果，通过手动修改达到预期箱变区域

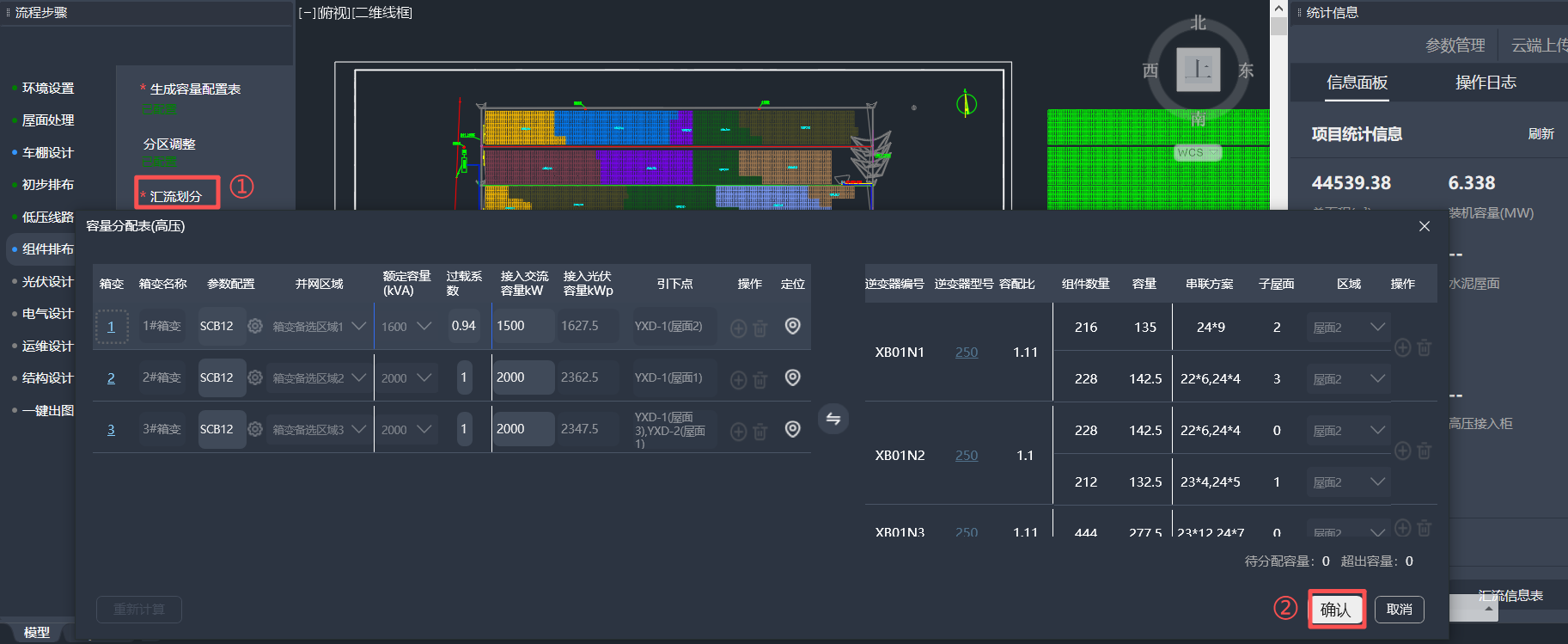

汇流划分

汇流划分为将箱变区域更精细化划分为逆变器区域，将箱变区域内各个组件分配至相应逆变器，显示最终分配结果

并网设备放置

此项为低压并网柜放置，若为高压项目，则无需进行此步骤

屋面提取

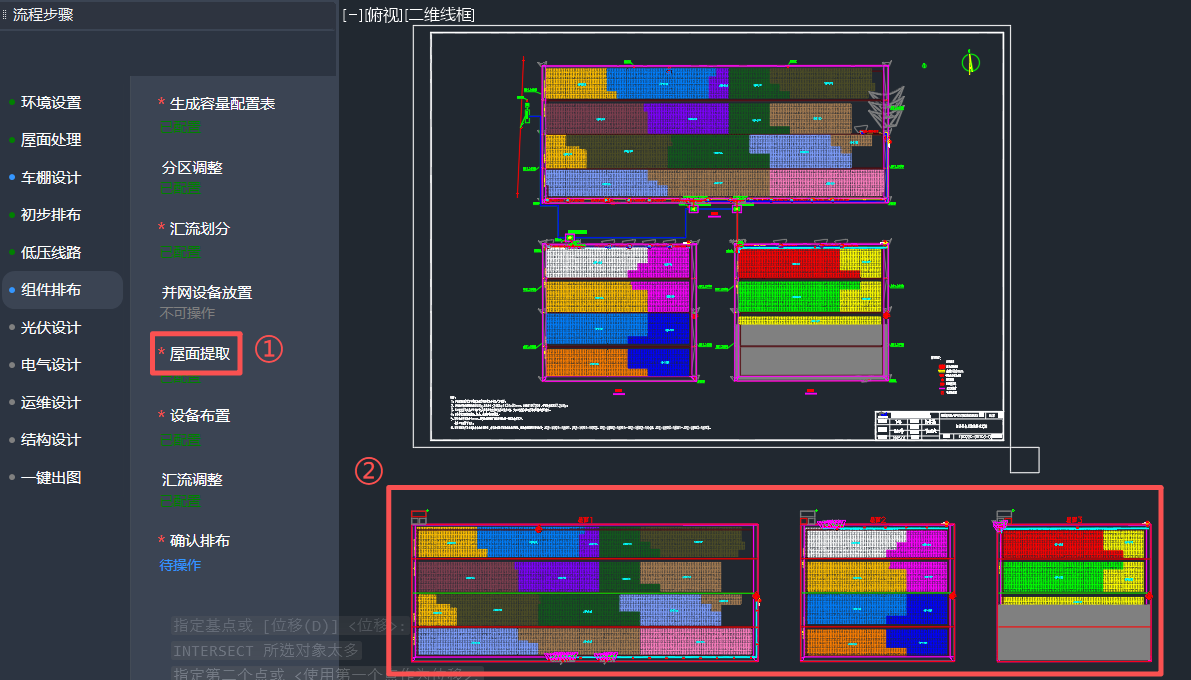

屋面提取用于将总平图上标识的全部屋顶视角摆正，便于用户操作后续步骤
点击屋面提取按钮，出现光标，在画布空白处进行摆正，防止提取屋面与总平图重叠
屋面提取后，增加或删除屋顶，需要删除提取的屋面后再次提取

设备布置

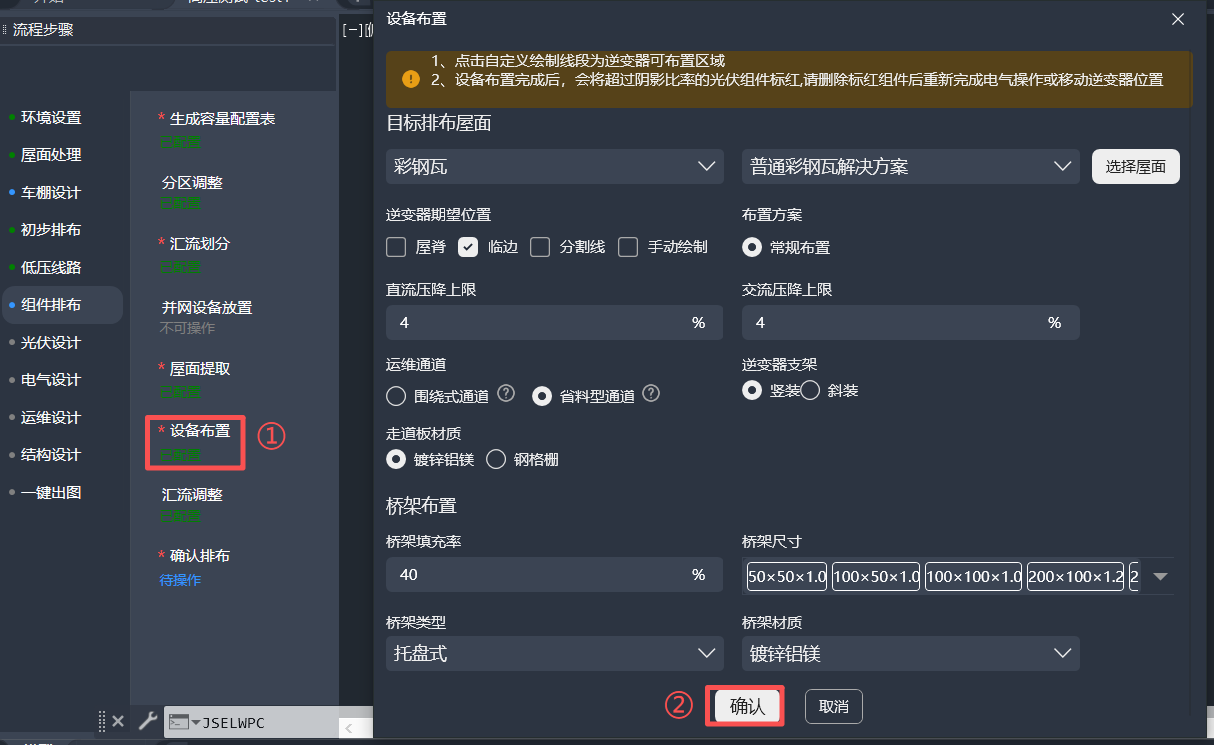

设备布置为系统自动计算合适的逆变器、交流桥架、运维通道位置
设备布置包含彩钢瓦、平屋顶、车棚三类，平屋顶和车棚
彩钢瓦布置方案为常规布置
运维通道可选择围绕式通道解决方案或省料型通道解决方案
逆变器、交流桥架、运维通道位置支持移动，可点击拖动对应设备移动到目标位置，不支持跨屋面移动
逆变器阴影范围内的组件及被交流桥架、运维通道干涉的组件支持删除，点击选中即可删除，或者通过移动设备位置避免干涉

参数名称	说明
目标排布屋面	选择彩钢瓦，自动选择普通彩钢瓦解决方案 `（平屋顶、车棚相应说明）`
布置方案	常规布置
逆变器期望位置	选择逆变器可布置的区域，系统根据选择，自动放置逆变器位置屋脊：屋顶的屋脊线临边：屋面轮廓一周分割线：屋面分割线手动绘制：为用户绘制的路径
直流压降上限	直流线缆的压降上限，支持输入最多两位小数（单位％）
交流压降上限	交流线缆的压降上限，支持输入最多两位小数（单位％）
逆变器支架	有竖装、斜装两种方式可供选择
运维通道	围绕式通道：运维通道围绕屋面轮廓，以及屋脊线路径均布置；省料型通道：运维通道连通屋面内所有逆变器以及钢爬梯
桥架填充率	电缆在桥架中的最大填充率（单位：%）
桥架尺寸	选择可以使用的桥架尺寸
桥架类型	交流桥架首选的类型：托盘式、梯式、槽式
桥架材质	交流桥架的材质选择：镀锌铝镁、热浸锌钢、铝合金

汇流调整

汇流调整对系统自动汇流划分的结果进行手动微调
如无调整需求，该步骤可跳过

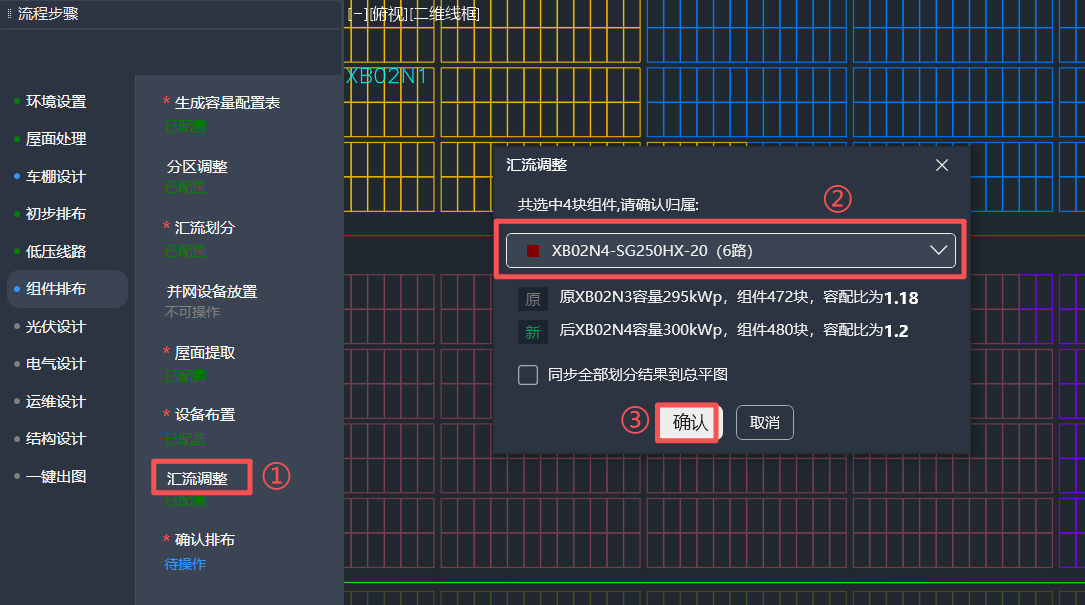

点击汇流调整按钮，出现方块光标，手动框选需要修改归属的组件，回车弹出调整归属框
选取的组件必须在同一个逆变器下，即同一颜色的组件
下拉框选择需要归属的逆变器，点击确定，组件重新归属新的并网柜
弹框中实时展示组件重新归属后的逆变器容量、组件块数、容配比
可以勾选“同步全部分区结果到总平图”将组件同步到总平图查看

确认排布

确认设备布置时的逆变器、交流桥架、运维通道的位置及汇流调整结果，按照上述调整结果生成最终组件排布

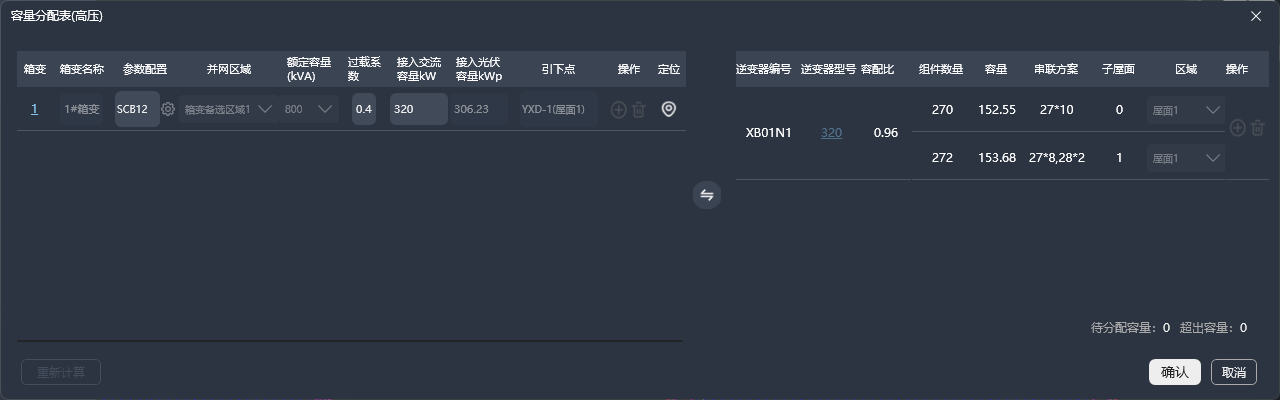

回显最终确认排布后的容量分配和汇流划分信息，确认后，按照该容量分配和汇流划分信息生成最终的组件排布

光伏设计

自动串线

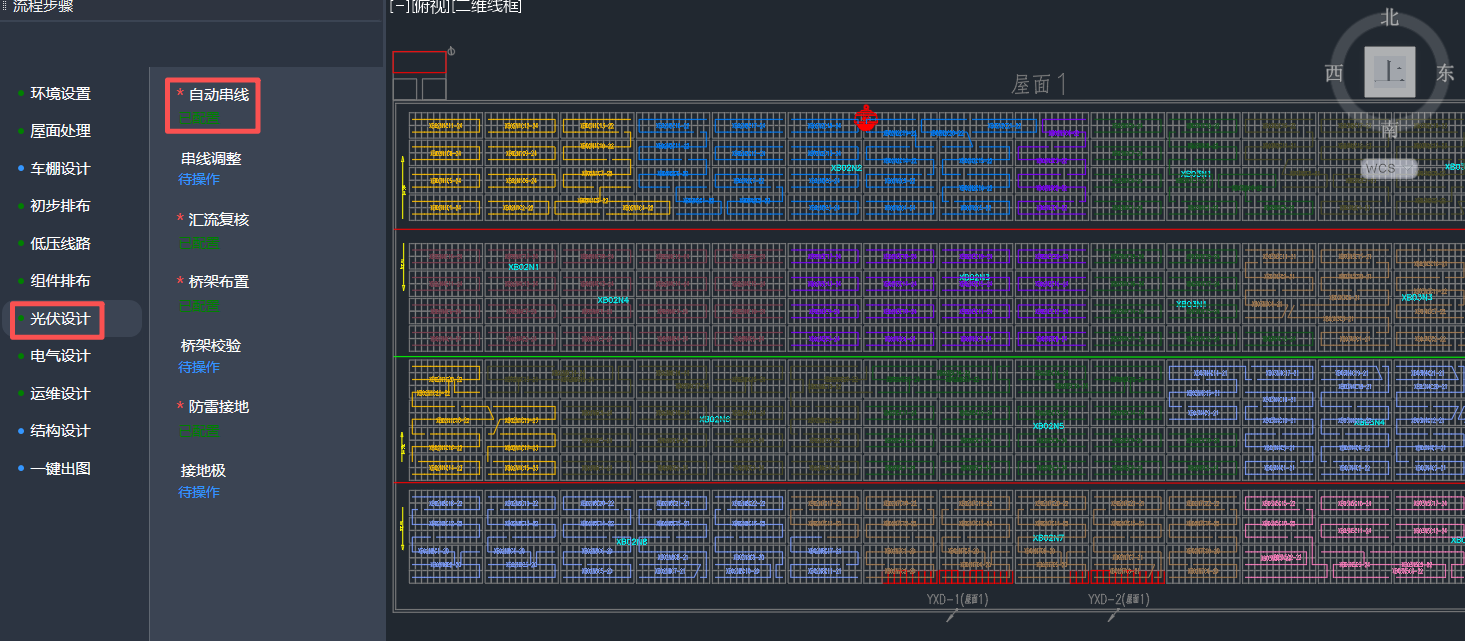

点击自动串线，系统调用算法自动进行串线，并自动给组串进行编号
通过不同串线颜色和组串编号颜色区分逆变器区域，同种颜色组串代表属于同一个逆变器
自动计算结果满足每个逆变器下组件串联数满足[N-2，N]，其中N为组件最大串联数
允许单个逆变器内降低最大串联数进行串线

串线调整

串线调整为人工调整自动串线，分为 自选组件 和 自选区域 两种
如无调整需求，该步骤可跳过
自选组件： 在组件上绘制串线路径，各个拐点必须点击
绘制的线自动变为 该逆变器分区对应颜色 则串线成功
串线调整仅允许在单个逆变器区域内进行调整，不允许不同逆变器区域间相互串线

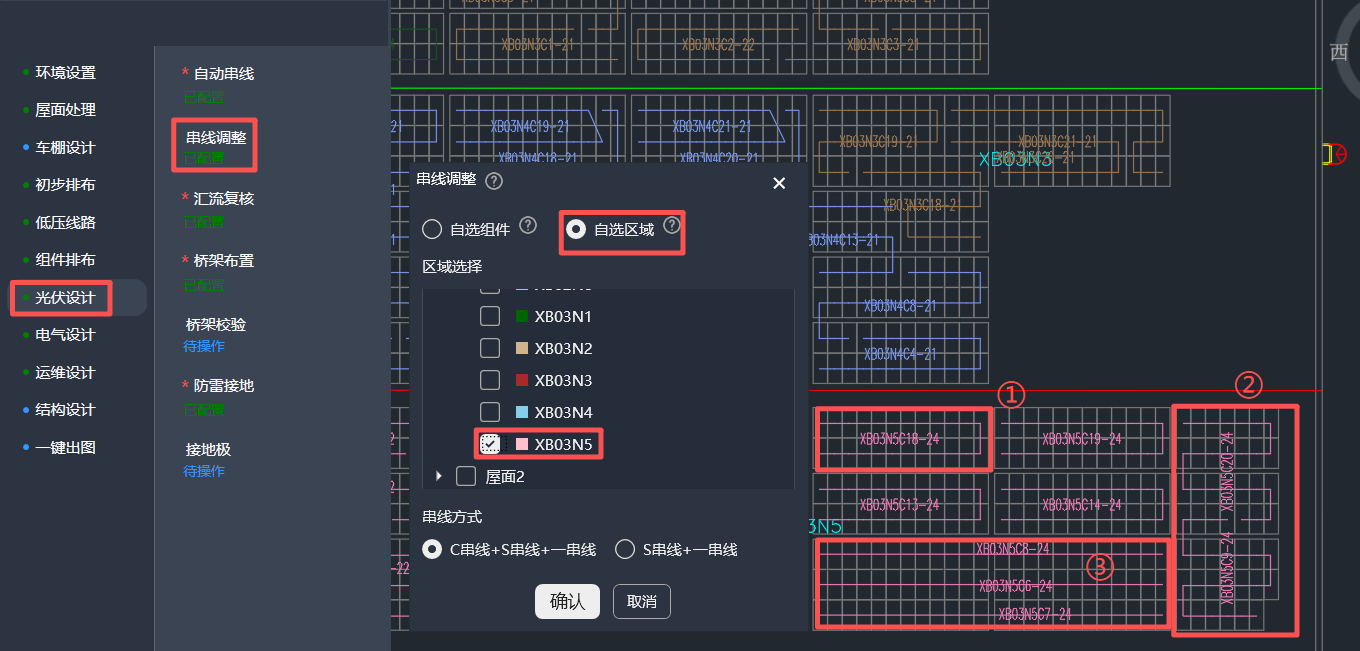

自选区域： 可实现对单个逆变器区域内的组件重新进行串线，可在C串+S串+一字串和S串+一字串之间切换串线方式，选择更符合设计要求的串线方式
下图中1号为C串线，2号为S串线，3号为一串线

汇流复核

汇流复核为将串线的最终结果重新编号，计算串线调整后mppt是否满足汇流划分各种约束条件
点击汇流复核，系统自动对全部屋顶进行汇流复核
汇流复核将会同时删除总平图及摆正图内的未串线组件
串线编号中的含义：XB01N1M1-C1-20表示一号箱变、一号逆变器、一号MPPT、第一串为20个组件一串
复核结束展示复核结果的弹框，弹框中内容分别表示：

序号	参数名称	说明
1	并网点名称	展示各个并网柜的名称，用户点击名称，右侧展示并网柜下的逆变器信息
2	屋顶名称	展示并网柜关联的屋顶名称
3	装机容量	展示该屋顶下，该并网柜下的组件容量（单位kW）
4	逆变器名称	此并网柜下逆变器的名称
5	屋顶名称	展示该逆变器所在屋顶名称
6	逆变器类型	系统调用算法匹配合适的逆变器类型
7	装机容量	该逆变器下分配的组件容量（单位kW）
8	容配比	该逆变器的实际容配比
9	mppt个数	展示该逆变器使用的mmpt个数
10	串并联组合	展示该逆变器下不同数量串线的个数
10	组件型号	展示该逆变器下的组件型号

桥架布置

桥架布置分为手动布置和自动布置
桥架布置参数如下：

参数名称	说明
桥架填充率	电缆在桥架中的最大填充率（单位：%）
桥架尺寸	选择可以使用的桥架尺寸
桥架类型	交流桥架首选的类型：托盘式、梯式、槽式
桥架材质	交直流桥架的材质选择：镀锌铝镁、热浸锌钢、铝合金
绘制方式	自动绘制、手动绘制两个选项

桥架类型和桥架材质在设备布置中已进行选择，在桥架布置中仅展示用户选择结果；

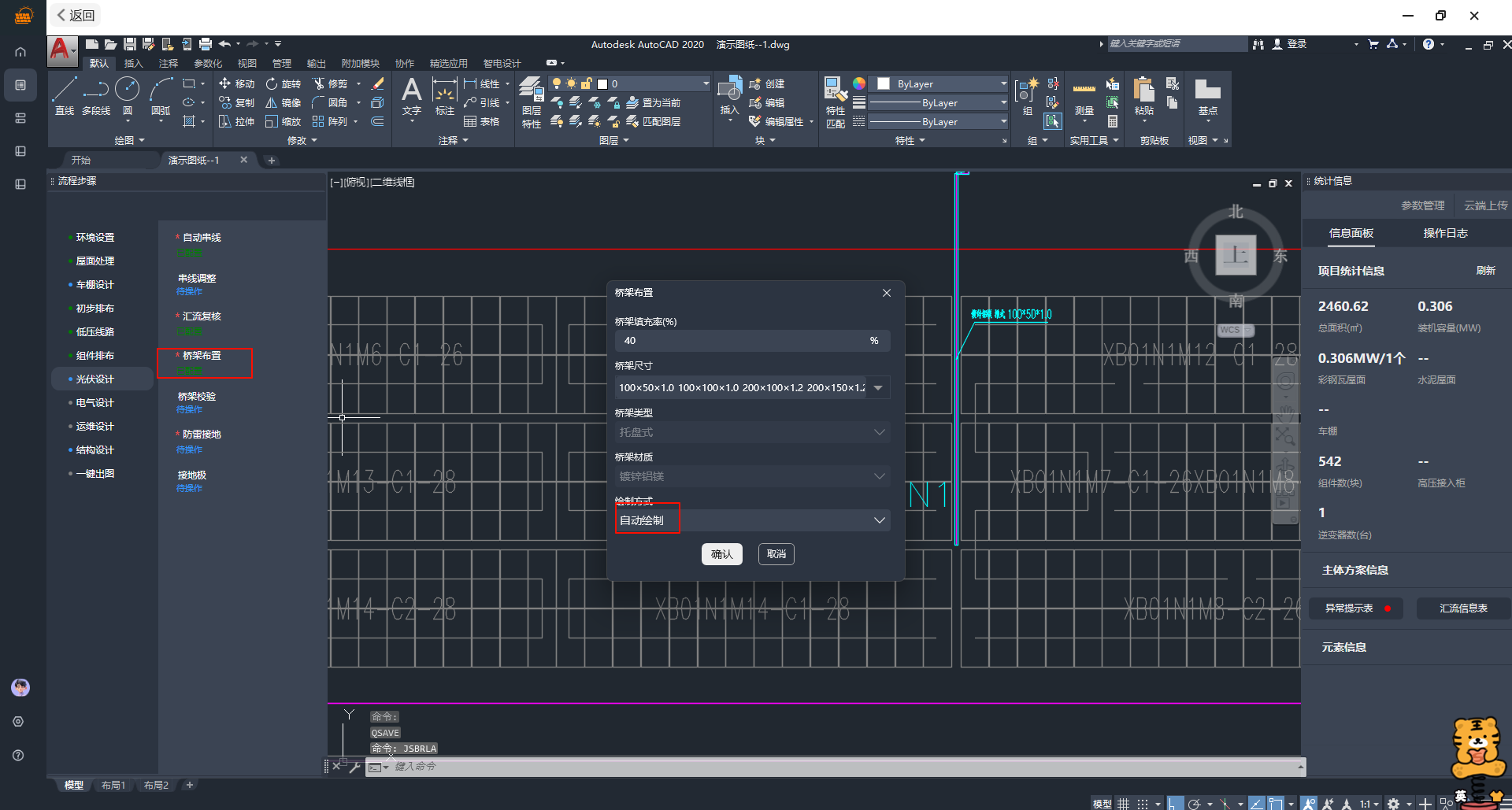

自动布置，点击确定，系统自动绘制直流桥架路径，自动对桥架型号选型
手动布置，下拉框选择手动布置，点击确定，手动绘制直流桥架,路径需连接逆变器和对应汇流区

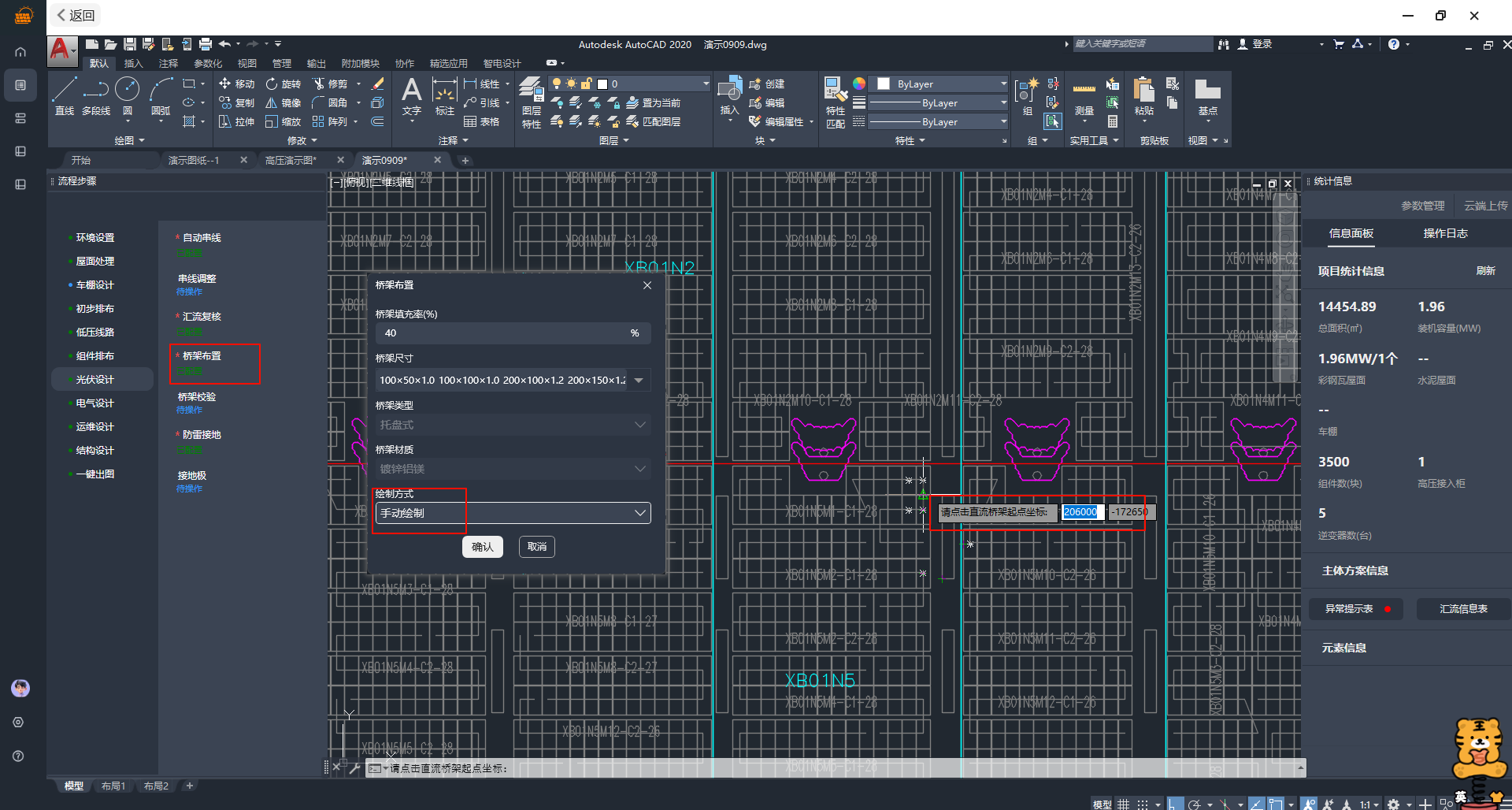

手动布置效果如下图所示：

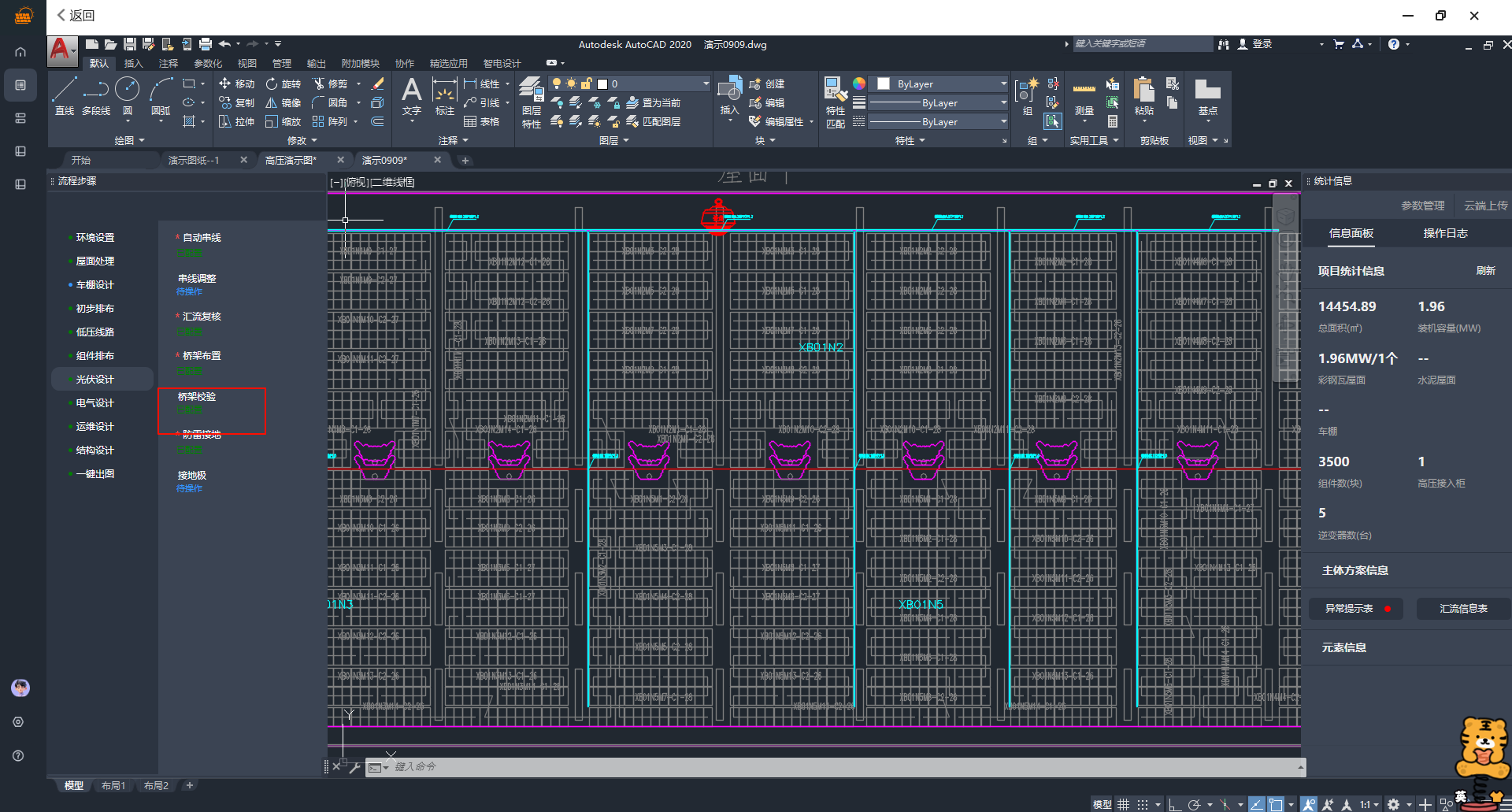

桥架校验

桥架校验用于校验手动绘制的直流桥架路径，以及桥架的规格型号，计算线缆型号及压降
点击桥架校验后，框选需要校验的屋顶，系统自动对该屋顶进行校验
未进行手动桥架的步骤，该步骤可跳过

防雷接地

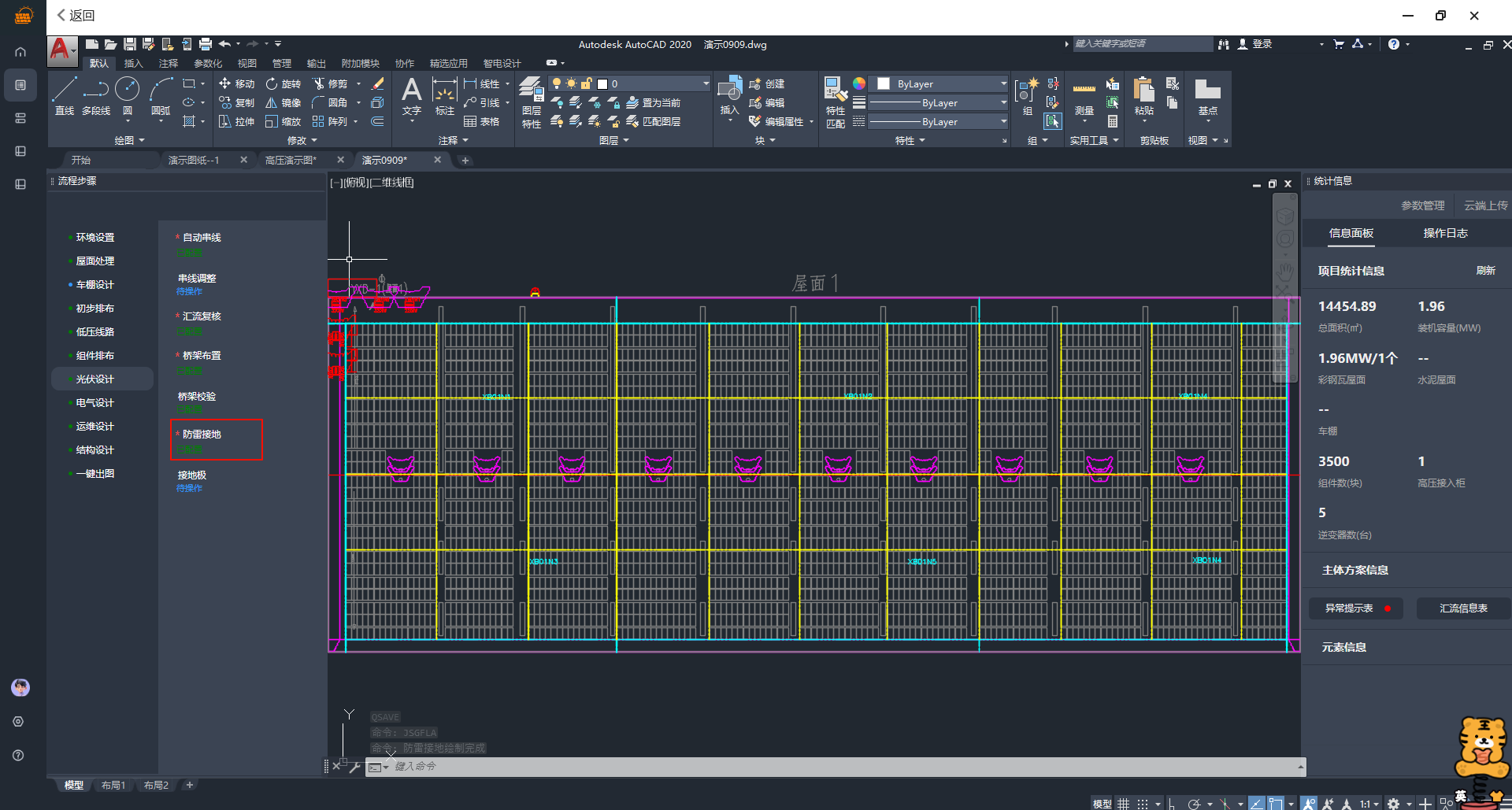

点击防雷接地按钮，系统自动绘制防雷接地结果

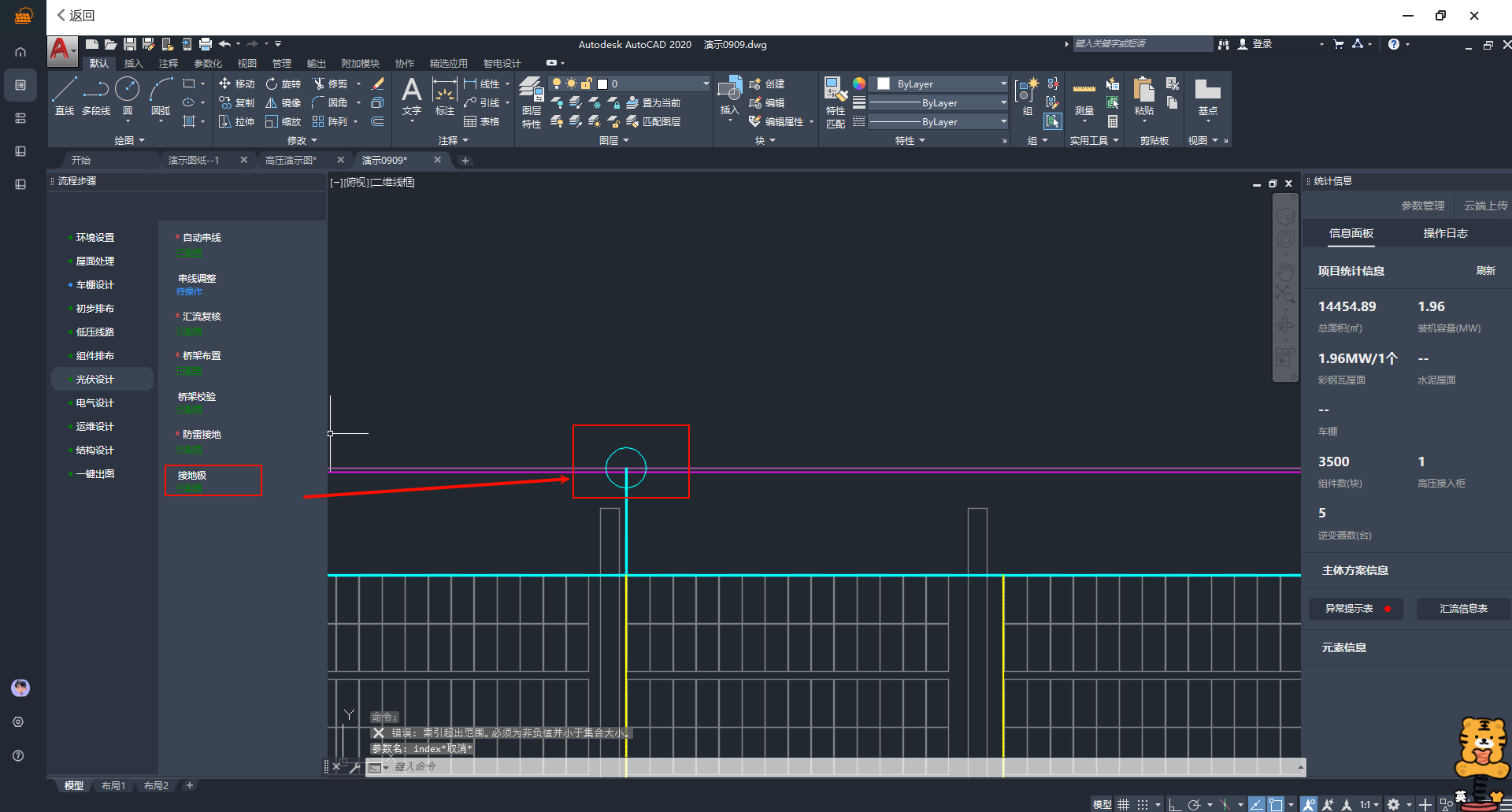

接地极

点击接地极按钮，在屋顶轮廓上放置接地极
车棚上不可放置

电气设计

预制舱式开关站

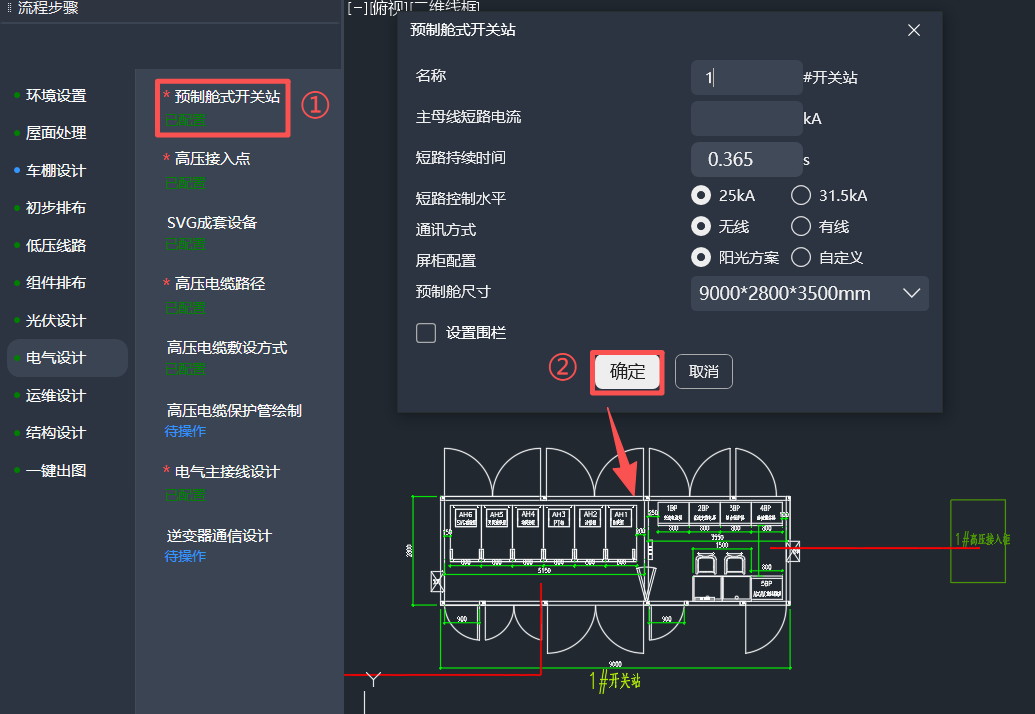

输入预制舱开关站相应参数，点击放置，在图中合适位置放置开关站
放置以后，其位置支持移动，通过CAD自带移动命令可移动到指定位置

参数名称	说明
名称	预制舱开关站命名，支持用户自定义命名，默认按照1#，2#，3#开关站生成
主母线短路电流	用于校验电缆、CT等动稳定和热稳定性，由用户自定义输入，也可不输入
短路持续时间	保护装置在短路发生后，迅速切断故障电流防止设备过热损坏或引发危险所必需的最长时间，支持用户自定义，默认值0.365s
短路控制水平	设备能安全切断而不损坏的最大故障电流值，短路控制水平25kA和31.5kA用户自定义，二者选其一
通讯方式	支持两种通讯方式，有线和无线
屏柜配置	支持选择阳光方案和自定义方案，自定义方案中预制舱尺寸和屏柜配置由用户自定义
预制舱尺寸	阳光方案共四种预制舱尺寸可选，其中无线方案默认900028003500mm，有线方案默认1060028003500mm
设置围栏	预制舱围栏可设置也可不设置，若需设置则勾选设置围栏，并输入围栏与预制舱距离，默认围栏外扩1.3m

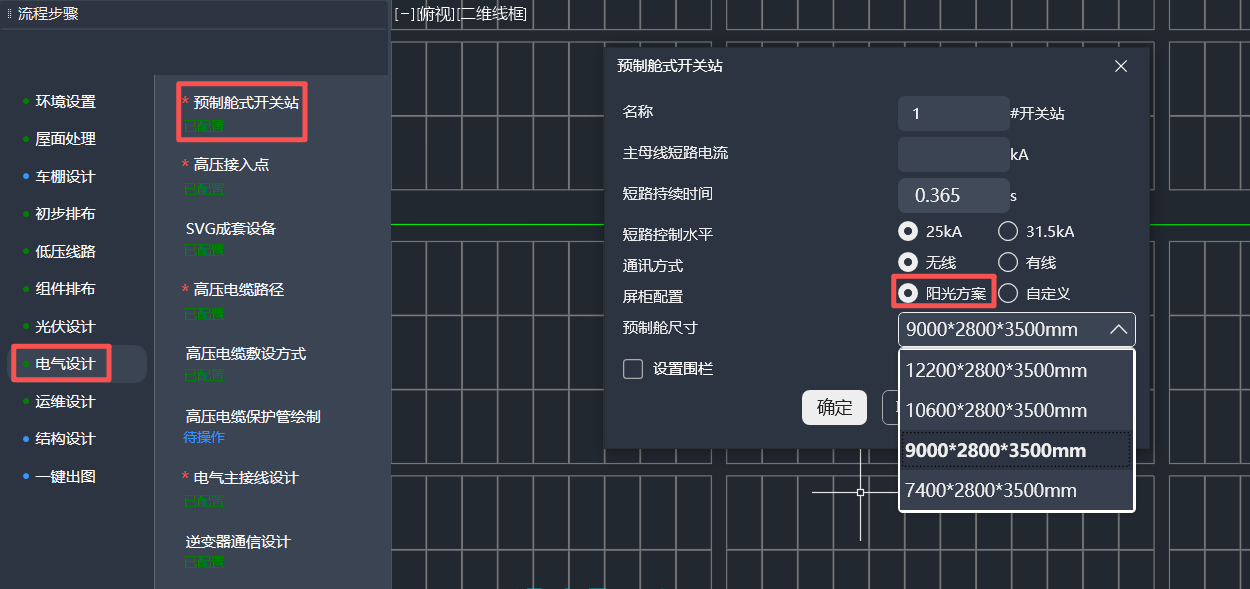

阳光方案，点击阳光方案，系统自动推荐四种预制舱尺寸共用户选择
阳光方案模式入下图所示：

自定义，点击自定义，系统弹出自定义屏柜配置弹窗，由用户输入一、二次舱尺寸，一次屏柜配置，二次屏柜配置等

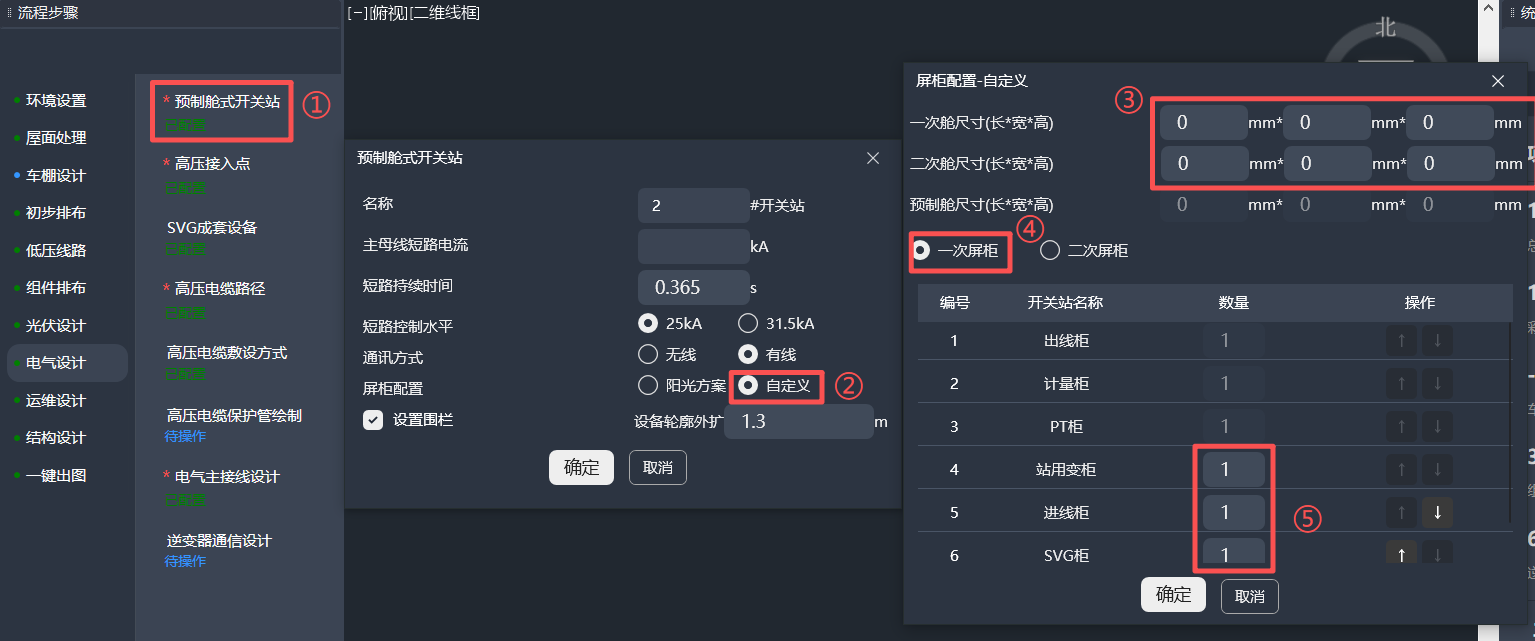

自定义模式如下图所示：

一次屏柜配置如下图所示：

注意：

一次屏柜中站用变柜、出线柜、SVG柜数量可根据项目需要进行修改，其中**出线柜**数量须与箱变到预制舱集电线路进线路数保持一致
上图 ③步骤中箭头可用于调整屏柜间相对位置

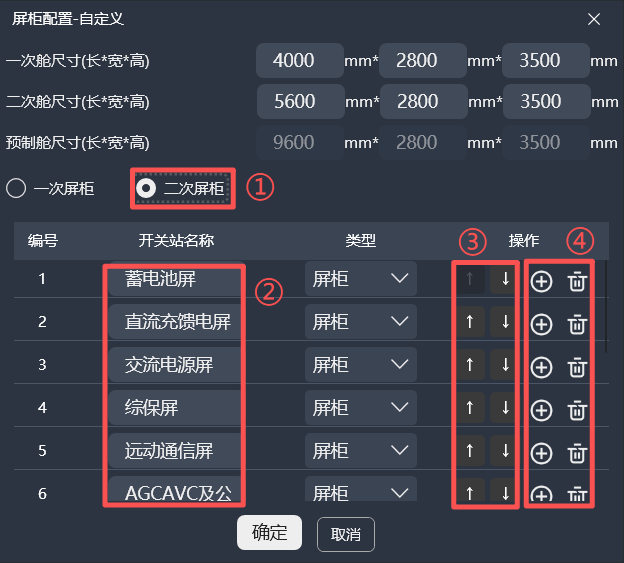

二次屏柜配置如下图所示：

注意：

二次屏柜中屏柜名称可由用户根据项目自定义修改
上图 ③步骤中箭头可用于调整屏柜间相对位置
二次屏柜支持用户新增以及删除

高压接入点

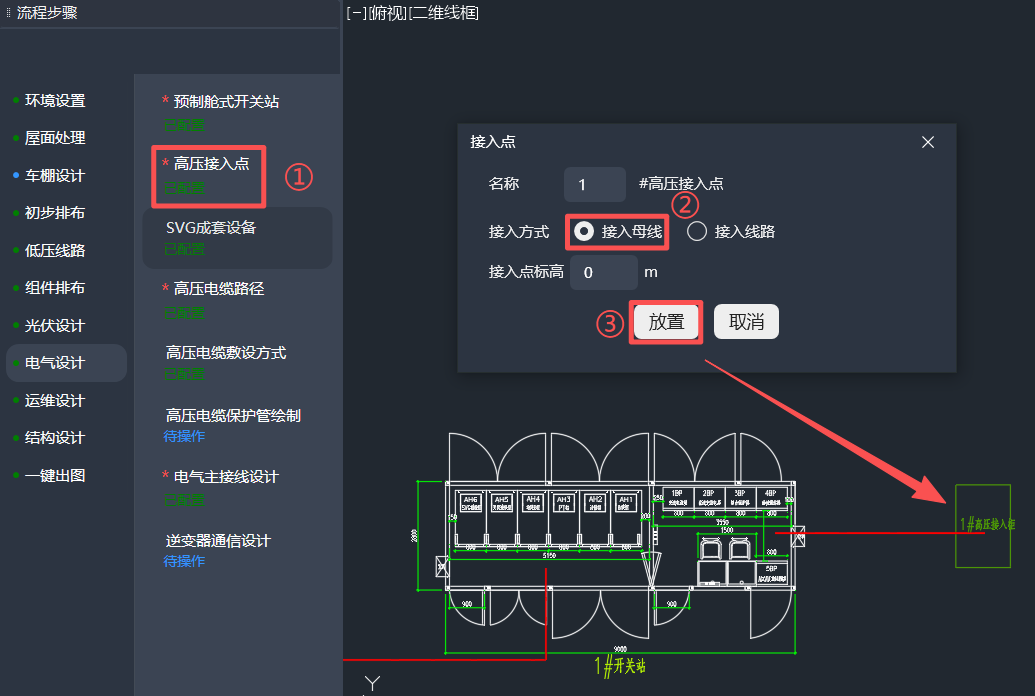

点击高压接入点，输入接入点名称，根据项目情况选择接入母线或接入线路
根据项目情况输入接入点高度

参数名称	说明
名称	高压接入点命名，支持用户自定义命名，默认按照1#，2#，3#高压接入点生成
接入方式	支持接入母线以及接入线路两种方式，接入母线即为通过接入柜接入配高高压配电室母线，接入线路即为全额上网模式下接入高压电线杆
接入点标高	即接入柜或电线杆接入点距离地面高度

SVG成套设备

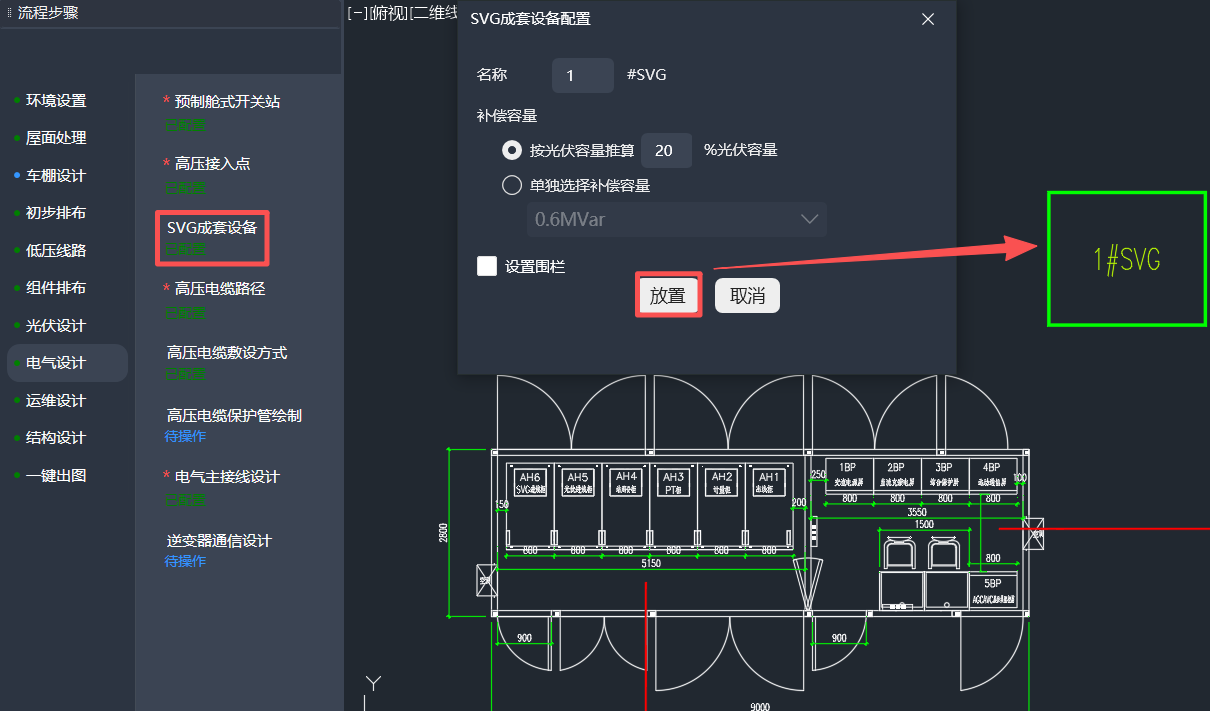

点击SVG成套设备，输入相应参数，点击放置，在图中合适位置放置开关站
放置以后，其位置支持移动，通过CAD自带移动命令可移动到指定位置

参数名称	说明
名称	SVG设备命名，支持用户自定义命名，默认按照1#，2#，3#SVG生成
补偿容量	支持三种补偿容量模式，第一种按接入光伏容量百分比计算，百分比值由用户输入，默认20%，第二种为4种补偿容量用户选择，第三种为自定义输入补偿容量
设置围栏	围栏可设置也可不设置，若需设置则勾选设置围栏，并输入围栏与SVG设备距离，默认围栏外扩1.3m

高压电缆路径

高压电缆路径为箱变与箱变间连线、箱变与开关站间连线、SVG与开关站间连线，开关站与高压接入点间连线

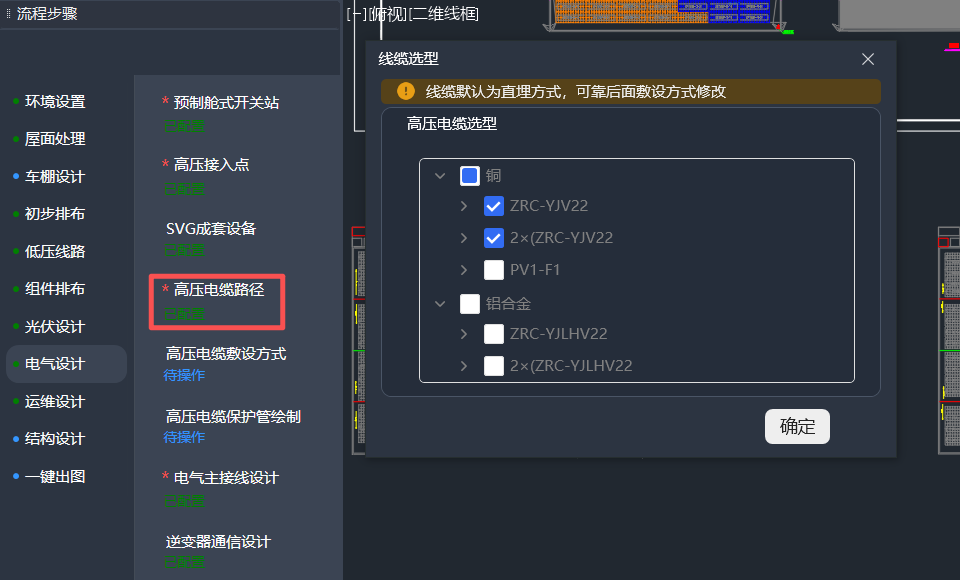

绘制前选择电缆的类型、型号，可多选，系统自动计算合理的电缆型号

高压电缆敷设方式

高压电缆敷设方式为高压电缆路段敷设方式，系统自动统计敷设长度
敷设方式包含直埋敷设、破路敷设（混凝土）、破路敷设（沥青）、已有电缆沟敷设、顶（拉）管敷设、桥架敷设

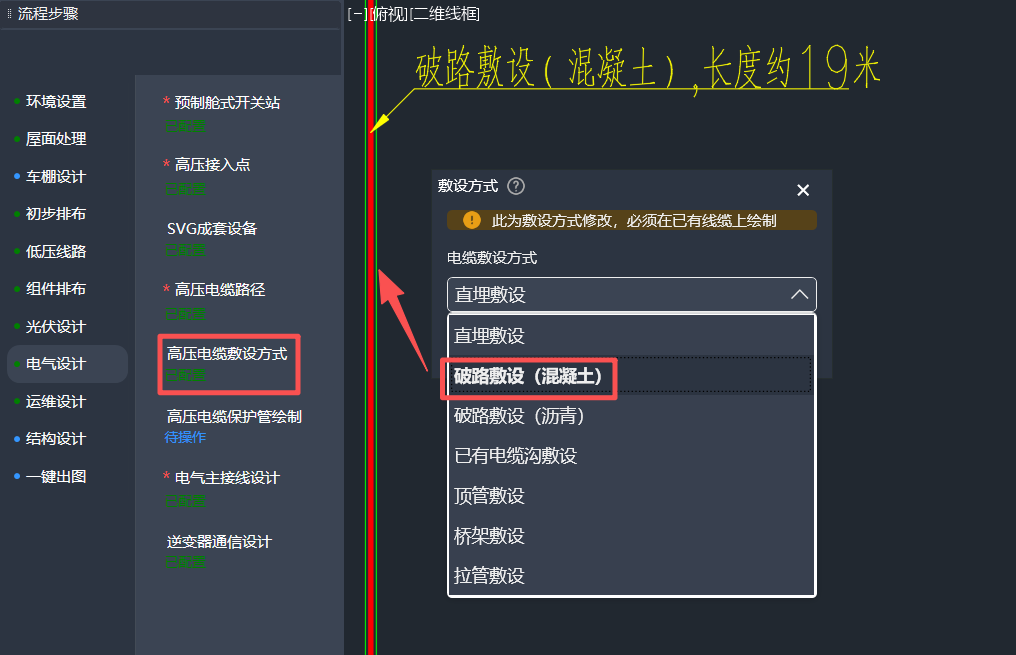

下拉框选择敷设方式在已绘制的高压电缆上标注敷设方式的起点终点
绘制线缆默认为直埋敷设

“桥架敷设” 只适用于屋顶外部高压线缆的敷设
桥架离地高度用于：屋面外交流桥架跨越障碍物时，可设置该值，该值可为负数，标注后软件自动计算落差高度并统计桥架及线缆长度
单位为米（m）

高压电缆保护管绘制

绘保护管为绘制高压电缆的保护管
点击绘保护管按钮，出现光标，绘制相应路径后，系统自动统计保护管长度

电气主接线设计

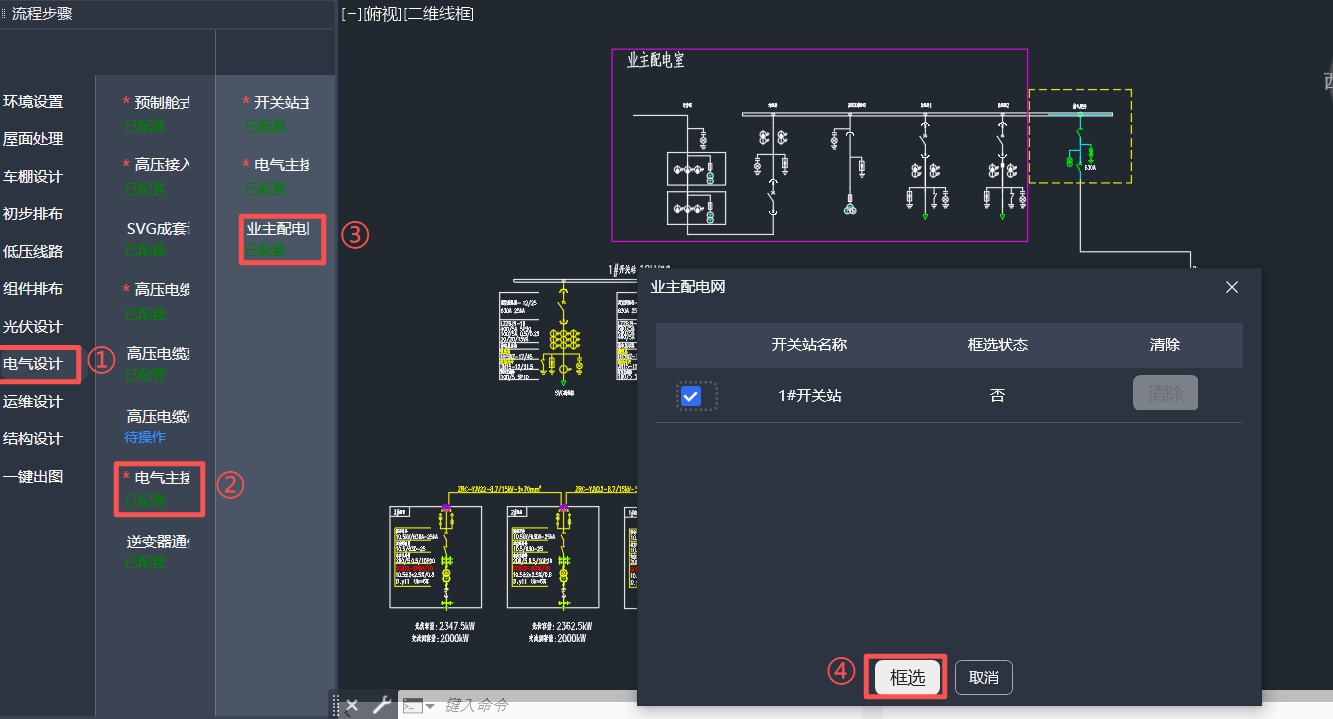

电气主接线设计中包含开关站主接线、电气主接线和业主配电网三部分设计

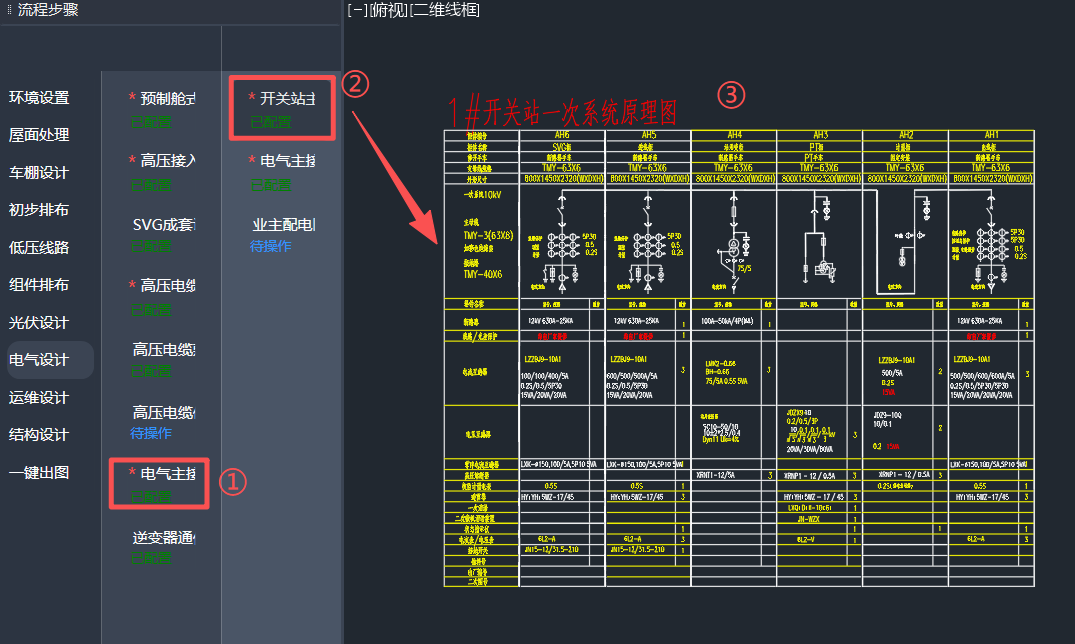

开关站主接线，根据预制舱式开关站布置中配置的一次屏柜数量，以及箱变、开关站、SVG和高压接入点间连接关系，自动生成开关站主接线，并自动计算各屏柜中CT等电器设备型号

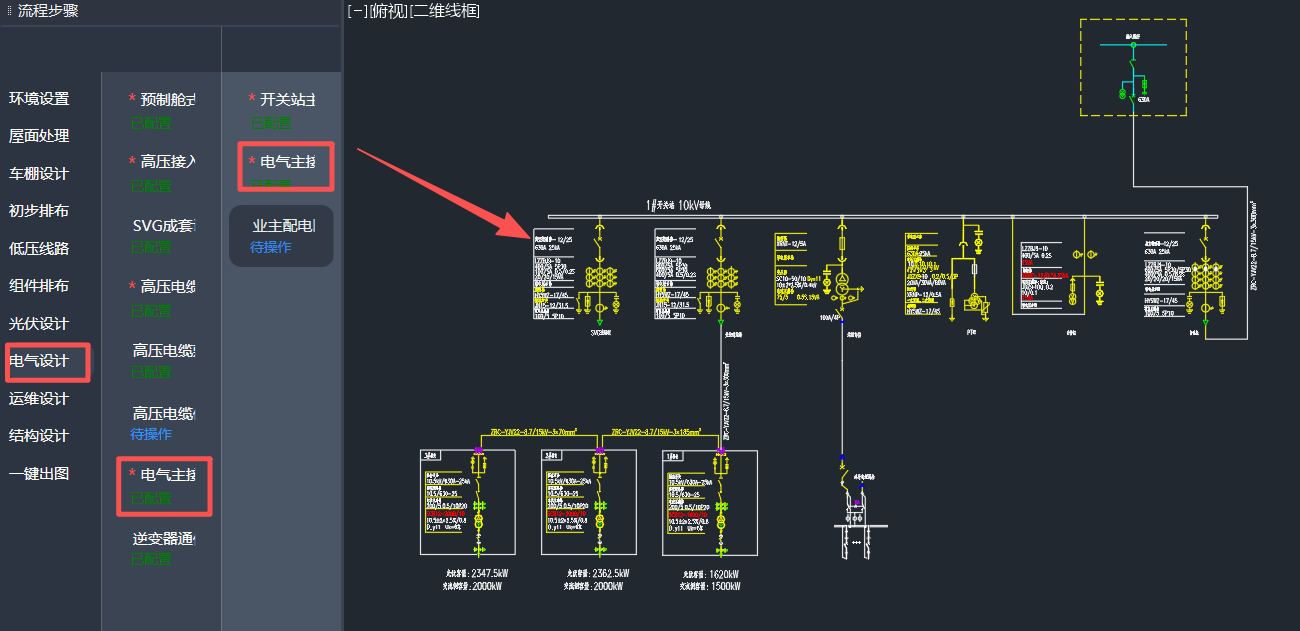

电气主接线，根据预制舱式开关站布置中配置的一次屏柜数量，以及箱变、开关站、SVG和高压接入点间连接关系，自动生成高压一次电气主接线图，并自动计算高压电缆选型以及动稳定性和热稳定性校验；

业主配电网，根据预制舱式开关站布置中配置的一次屏柜数量，以及箱变、开关站、SVG和高压接入点间连接关系，自动生成高压一次电气主接线图，并自动计算高压电缆选型以及动稳定性和热稳定性校验；

逆变器通讯设计

逆变器通讯设计为非必走设计，用户可根据设计需要选择跳过此步骤

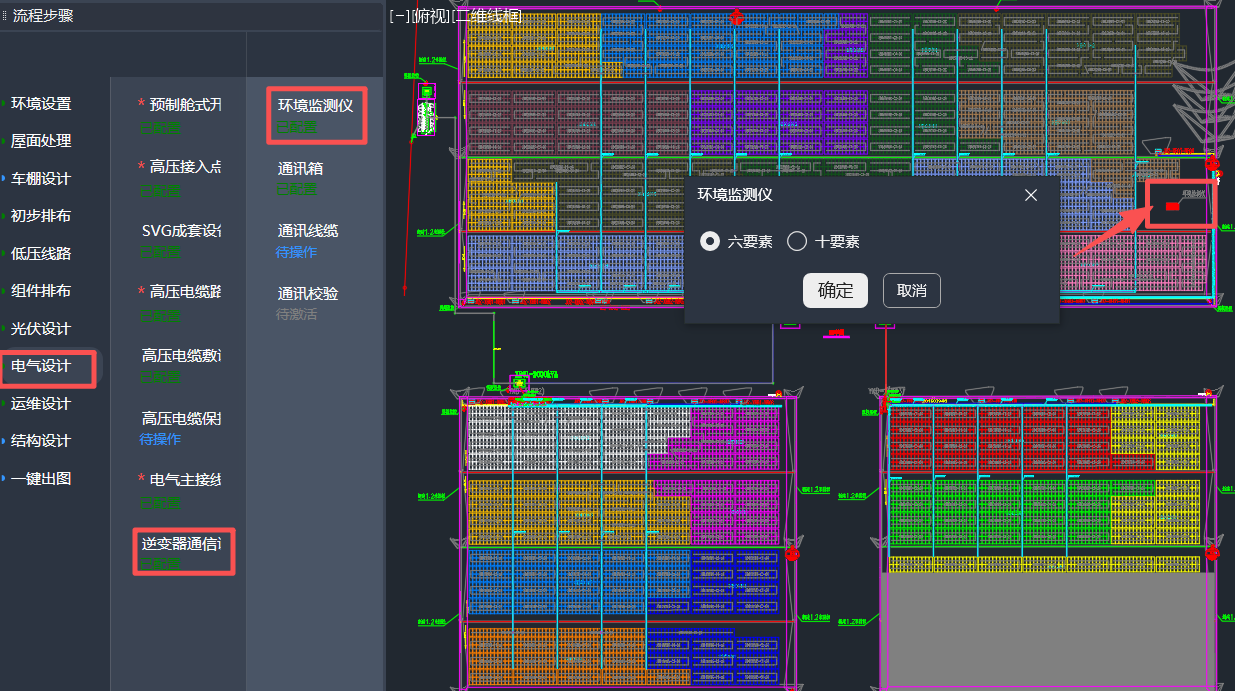

环境监测仪，点击环境监测仪，放置在总平图的彩钢瓦屋顶上，一个项目仅支持一个环境监测仪，环境监测仪分为十要素和六要素两种

通讯箱

通讯箱用于逆变器和环境监测仪之间的通讯
通讯箱自动生成在箱变内，高压场景支持EMU200A

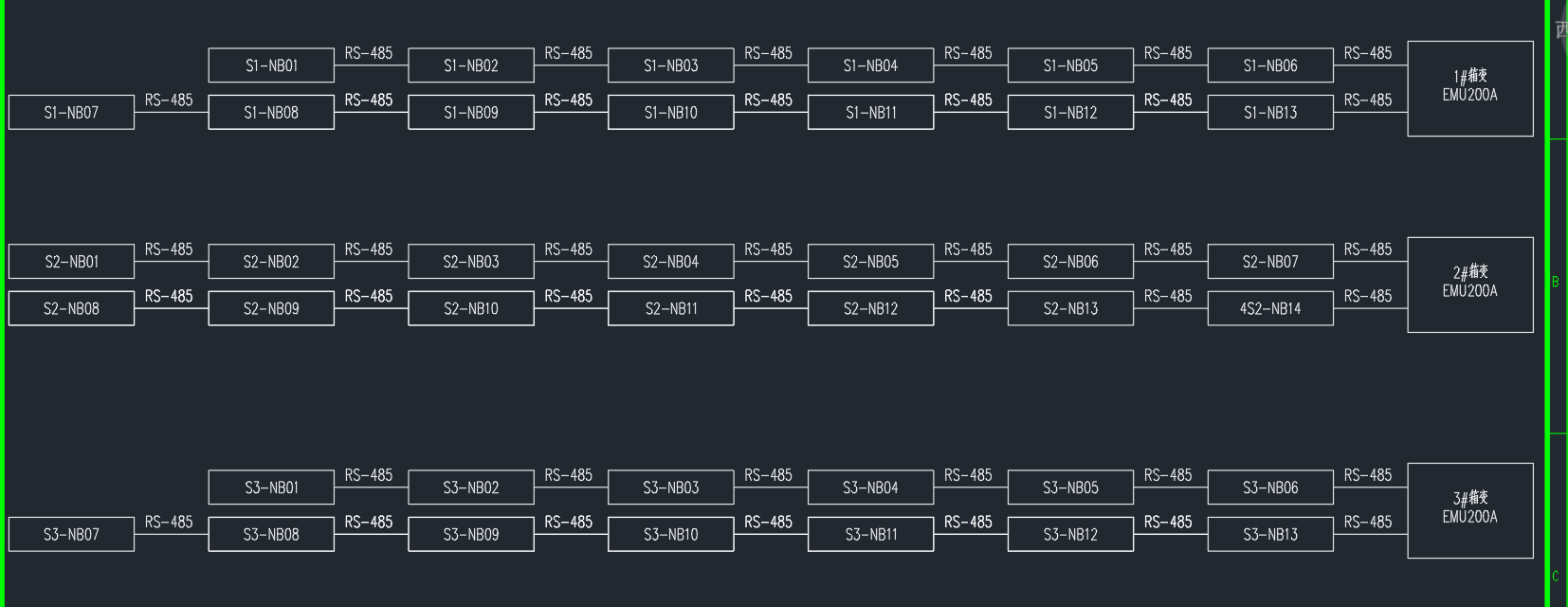

逆变器与EMU200A拓扑关系按实际逆变器位置展示

运维设计

水清洗设计

水清洗设计为屋顶的清洗单元的设计，包括水泵扬程、水管路径、喷头布置等，软件均内置寻优算法，给出最优设计结果，输出水工图纸与清单
水清洗弹框参数释义如下：

参数名称	说明
屋面场景	选择彩钢瓦
绘制方式	推荐水泵系统放置：系统自动在左下角放置水管上墙点手动放置水泵系统：用户手动点击屋面轮廓线,标识水管上墙点上墙点位置影响水管与喷头的生成路径
水清洗类型	选择普通水清洗
增压设备	水泵为移动式水泵，多个屋面可共用一台水泵，可根据现场实际情况进行输入
喷头半径	单个喷头喷洒的水清洗覆盖半径

结构设计

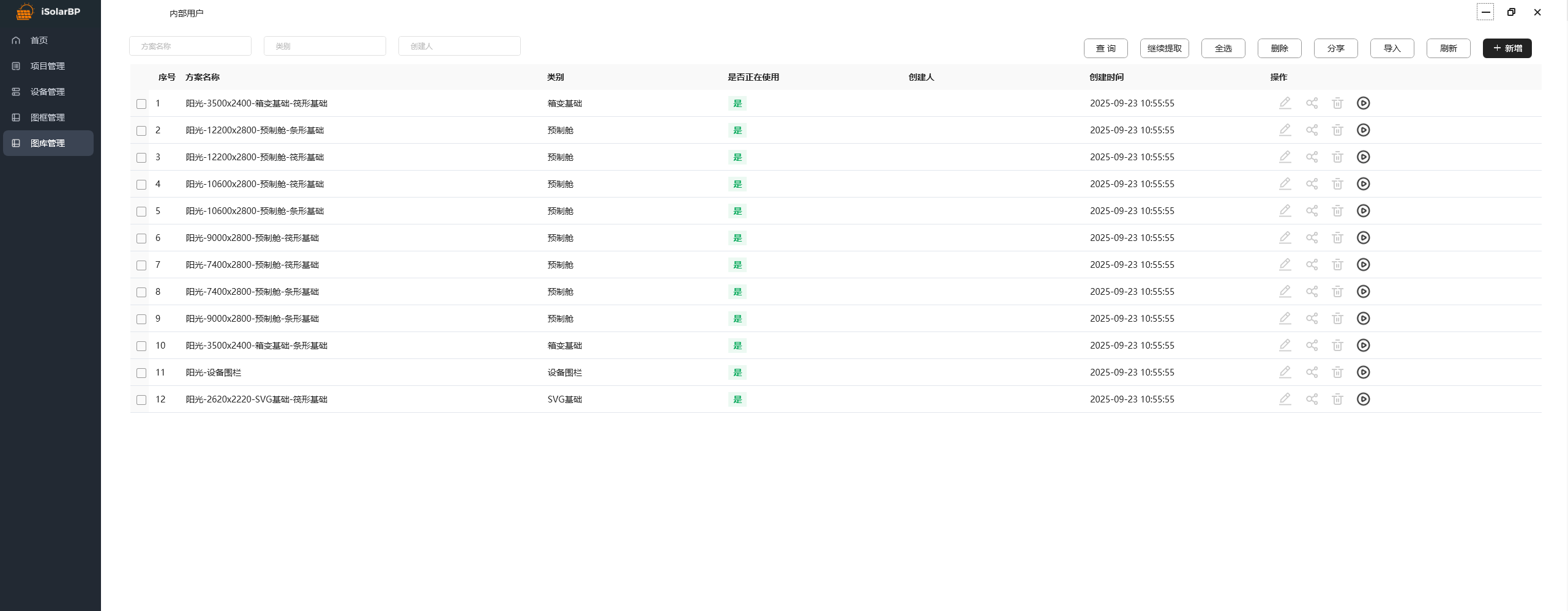

图库管理

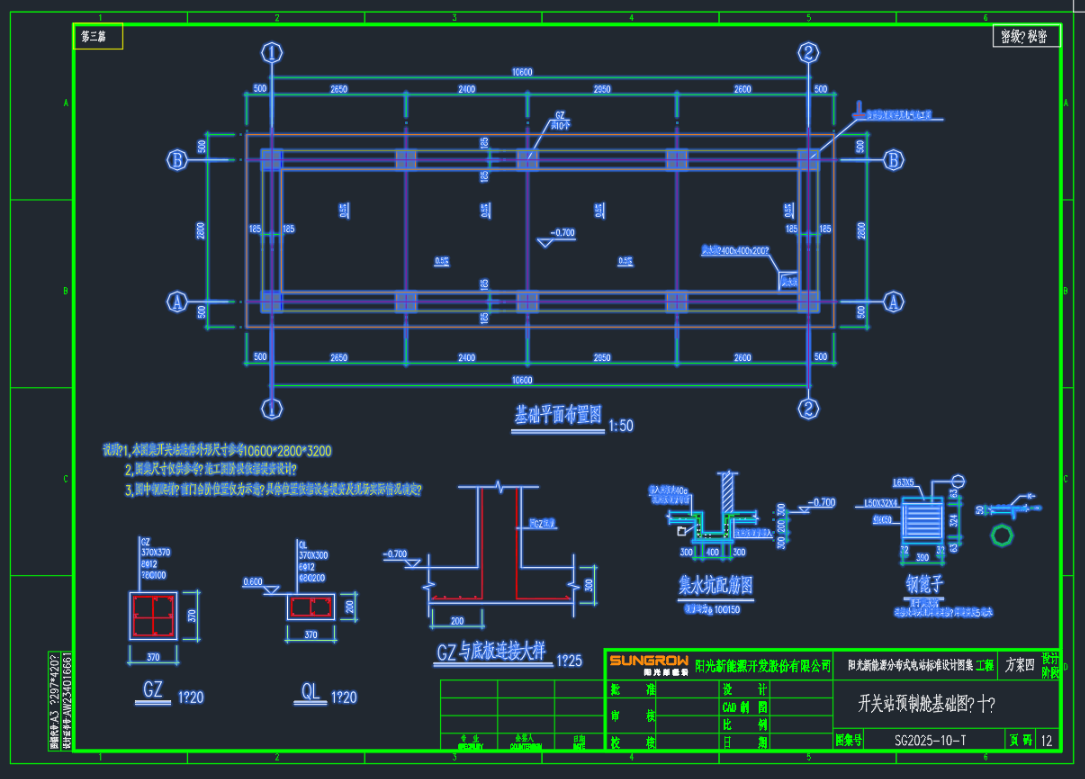

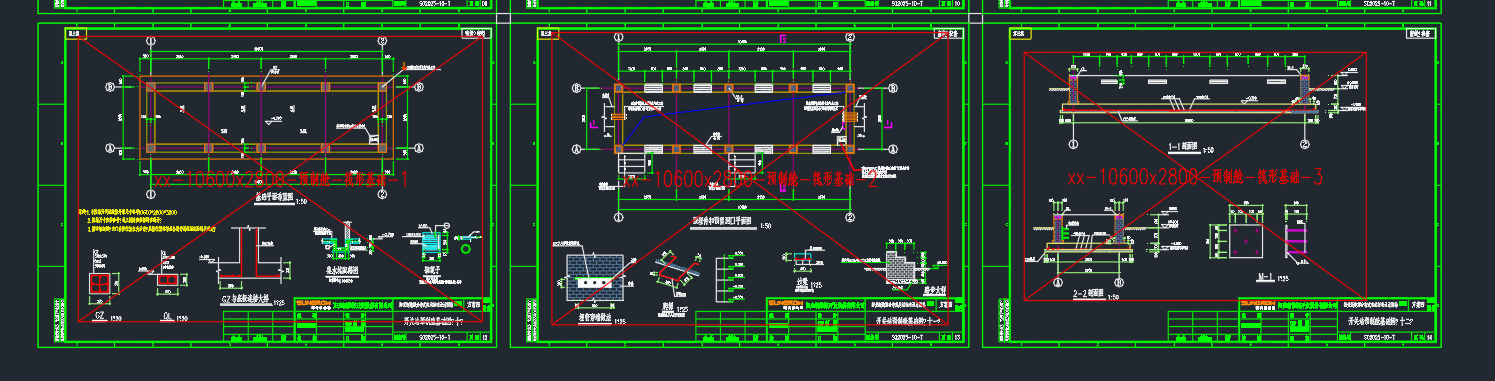

高压场景结构设计相较于低压场景，额外增加预制舱、箱变、SVG等高压设备基础，由于高压设备尺寸不一，且资方、业主要求不一，很难形成典设方案，因此结构设计提供高压设备图库管理功能，支持用户自定义上传图纸
软件内置了阳光高压方案下的各设备常见基础尺寸，以及条形基础、筏形基础两种类型

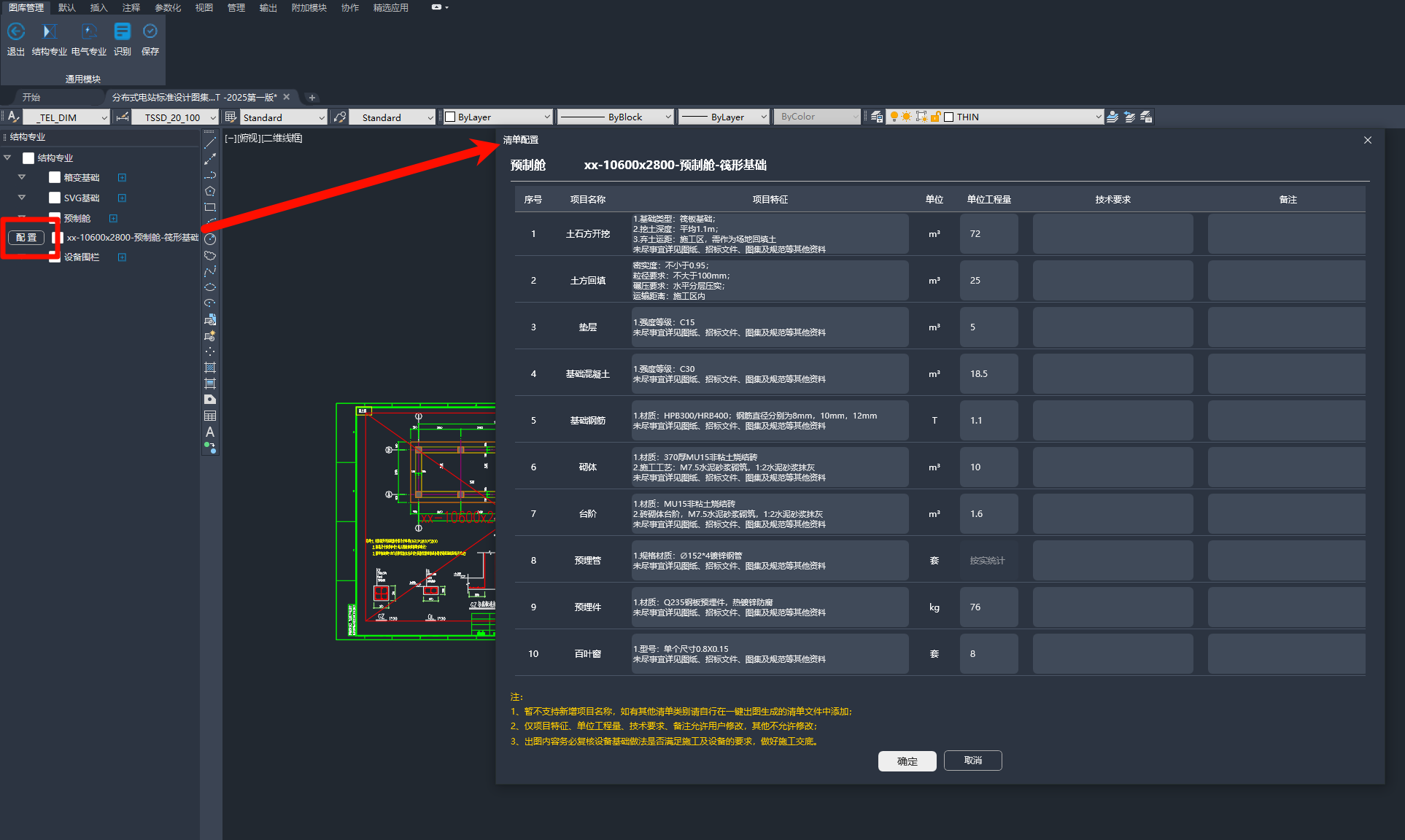

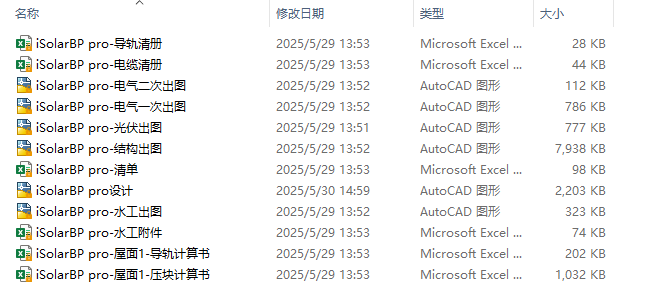

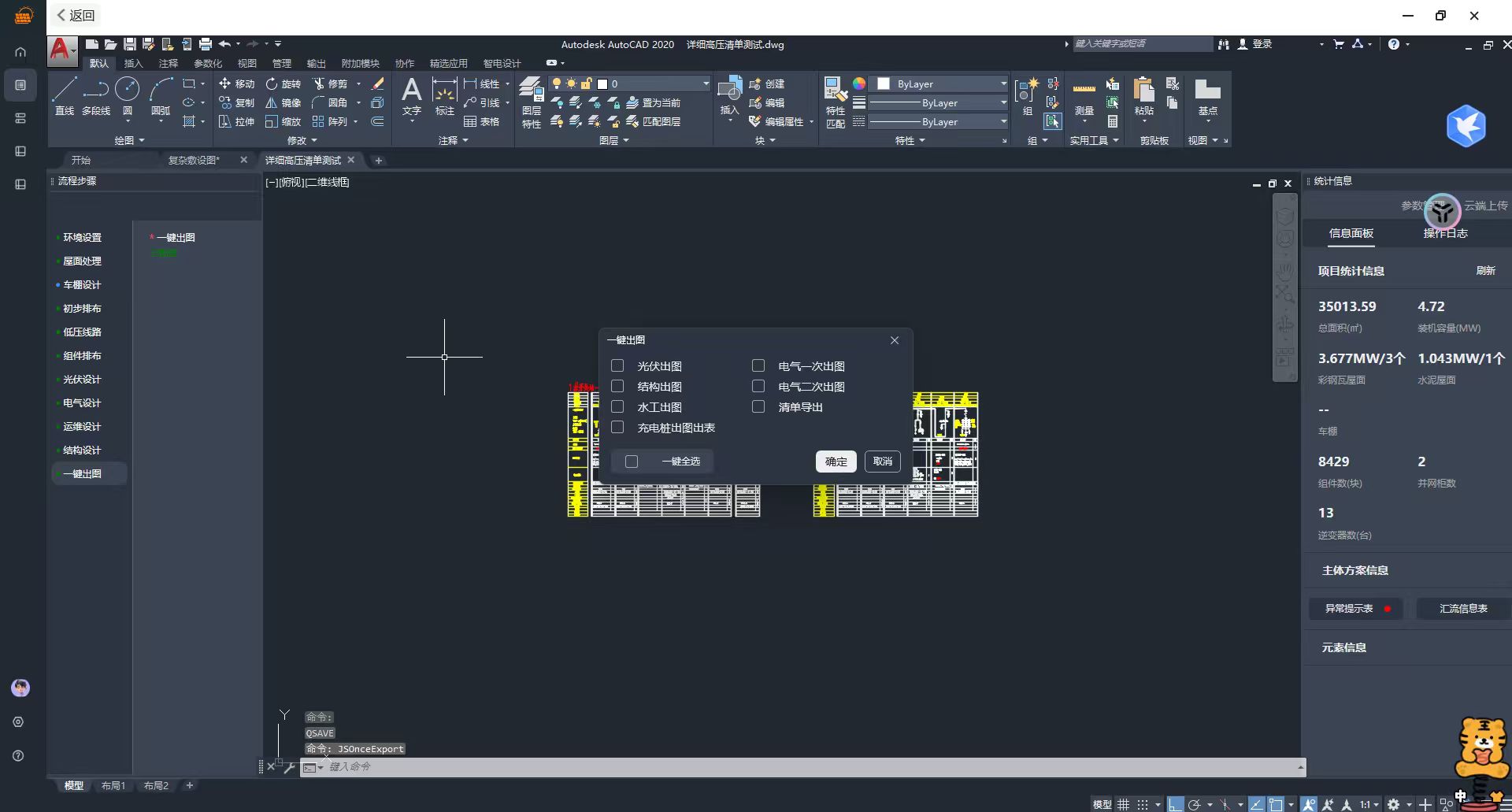

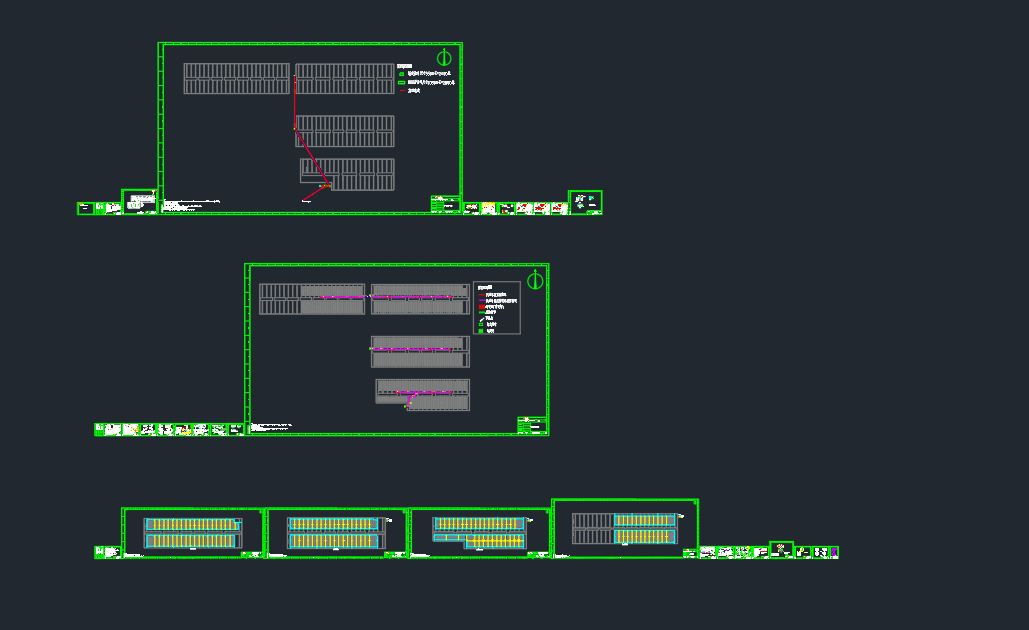

如规格符合要求，点击右侧应用按钮，设计完成后即可输出图纸与清单

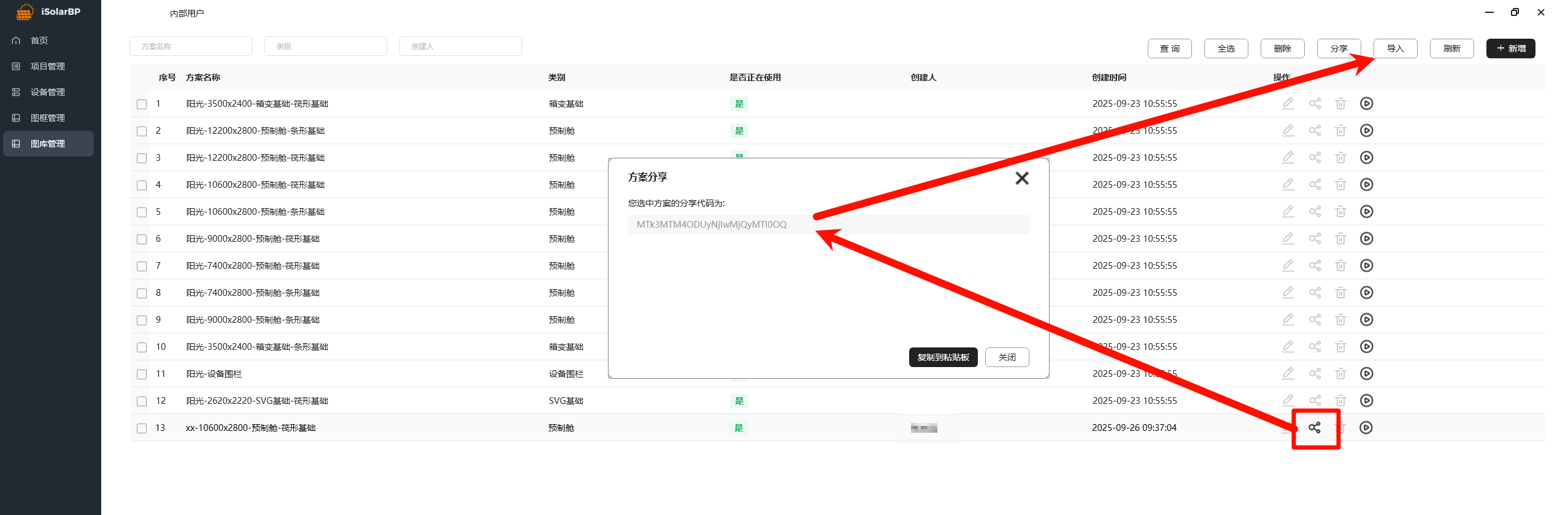

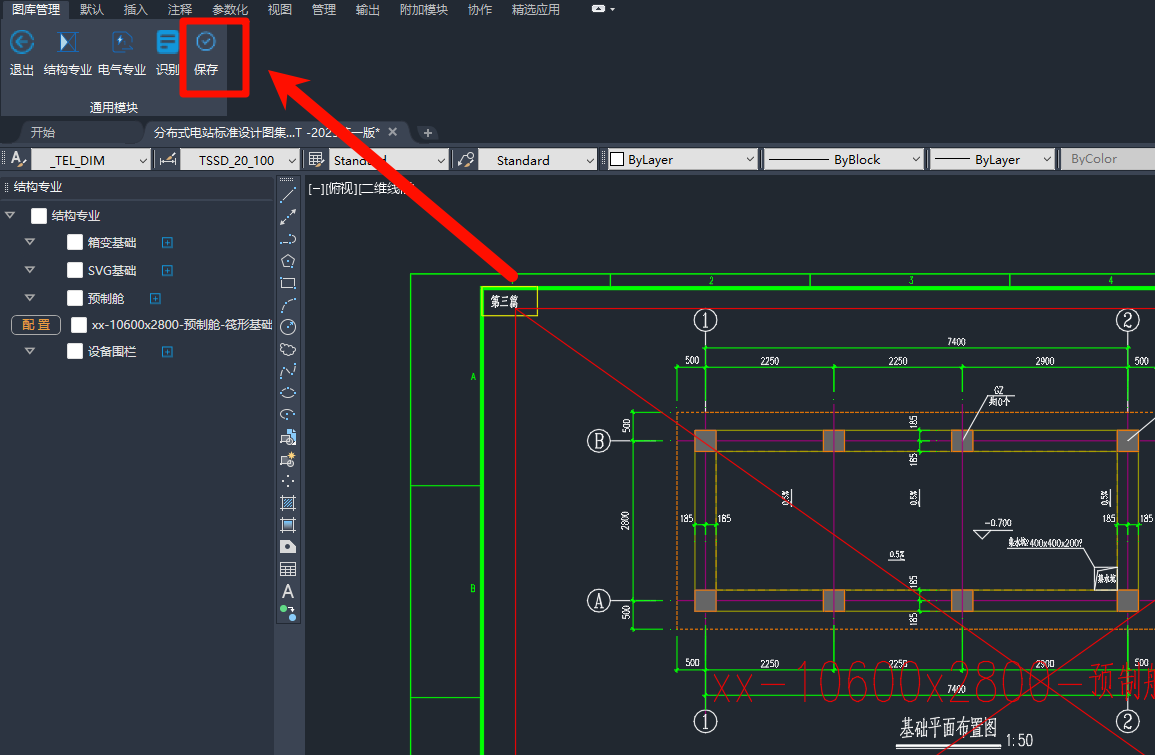

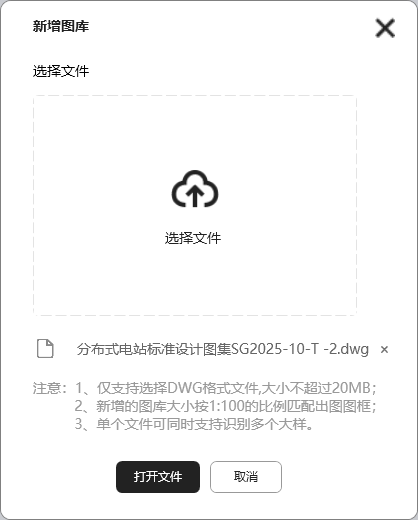

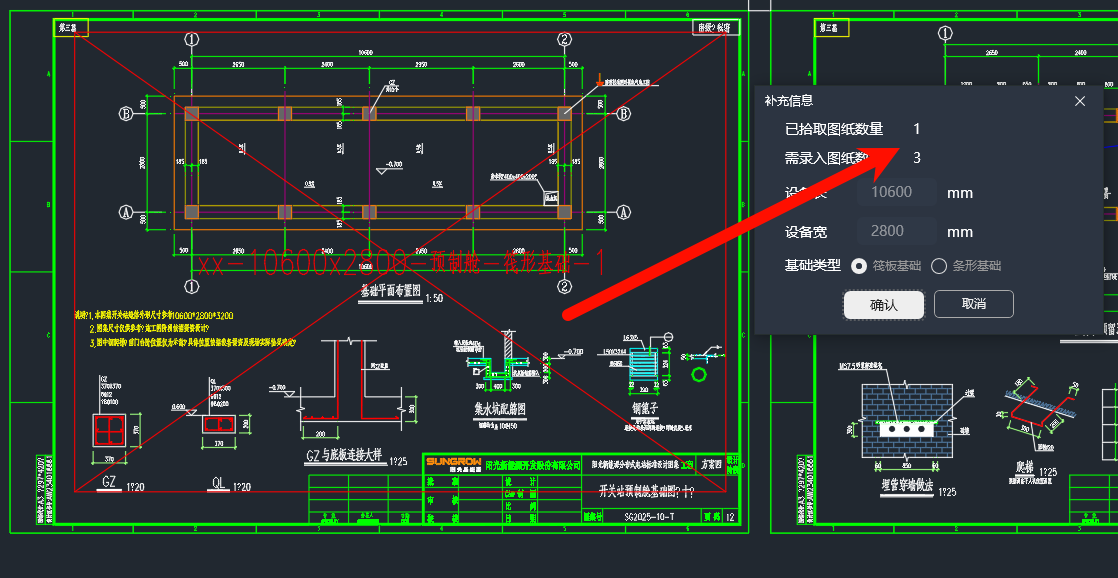

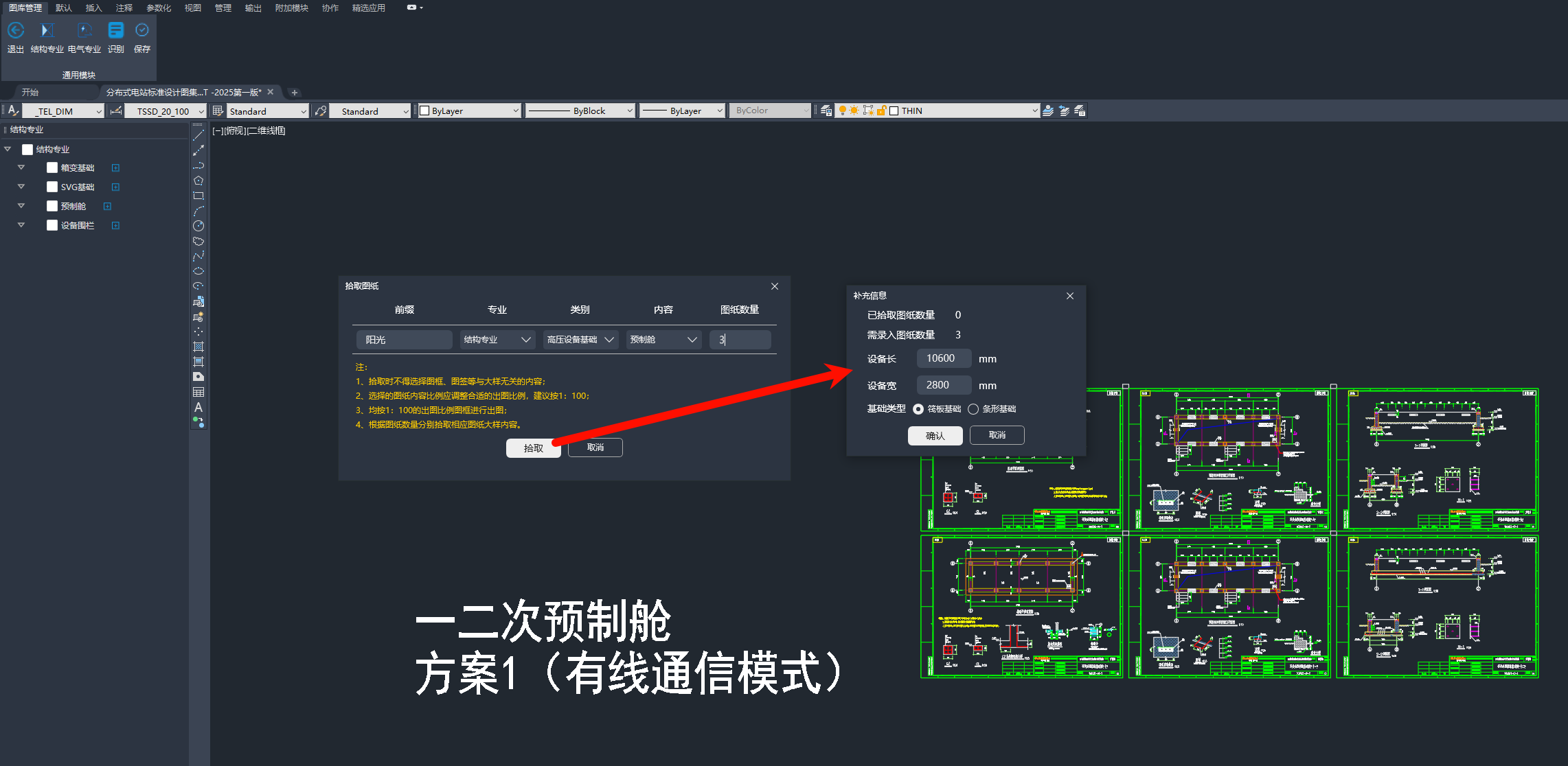

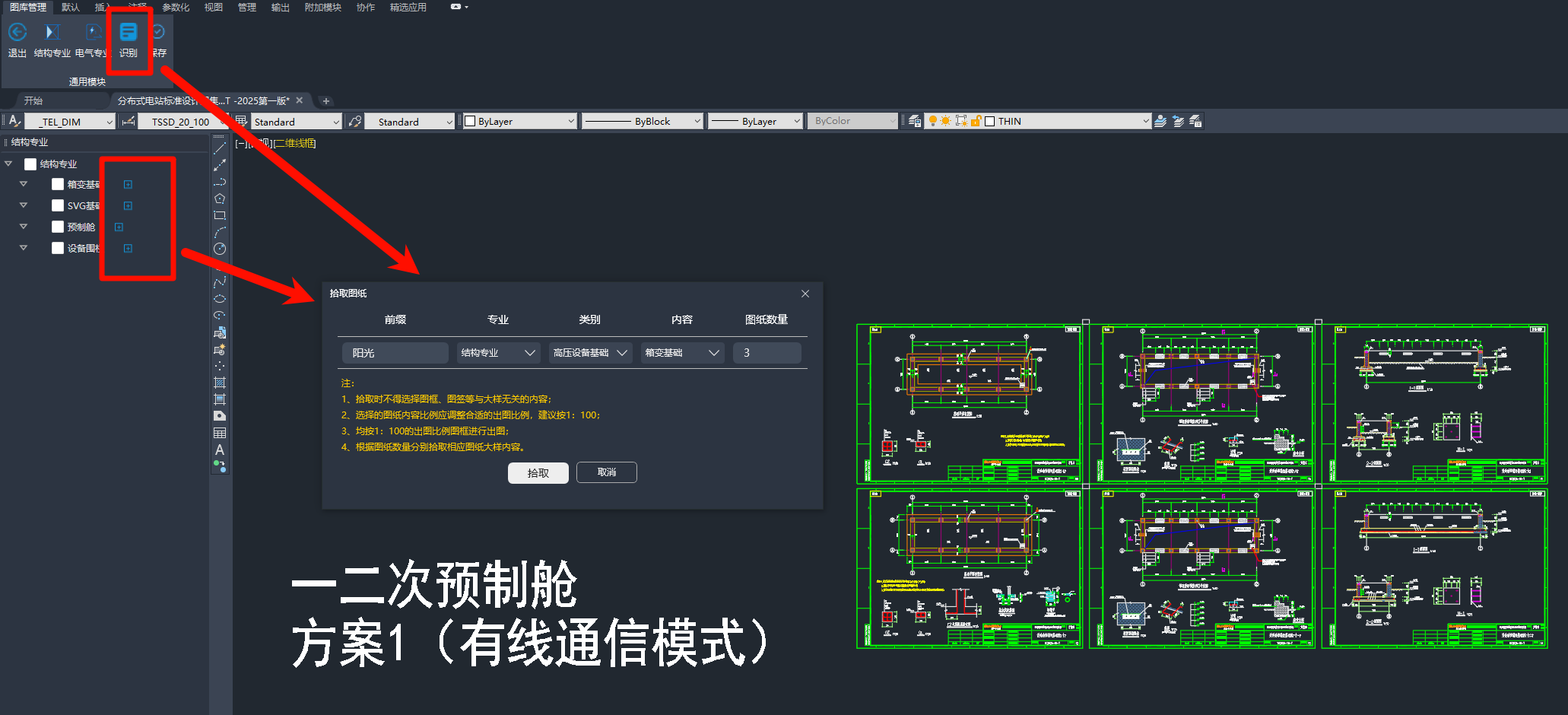

如已有图纸，可点击右上角新增按钮—上传图纸，进行软件编辑界面
